M5 Podkładki sprężyste DIN 127 B A4 Black Oxide - 100 szt.
Podkładki sprężyste jednozwojowe M5 DIN 127 B, stal nierdzewna A4, Black Oxide, proste końce. d1 min. 5,1 mm; d2 maks. 9,2 mm; grubość materiału s = 1,2 mm; wysokość całkowita h maks. 2,8 mm. Pełne opakowanie 100 sztuk; masa katalogowa ilości 0,040 kg. Termin realizacji: 7–14 dni.

Podkładki sprężyste M5 DIN 127 B — A4 Black Oxide

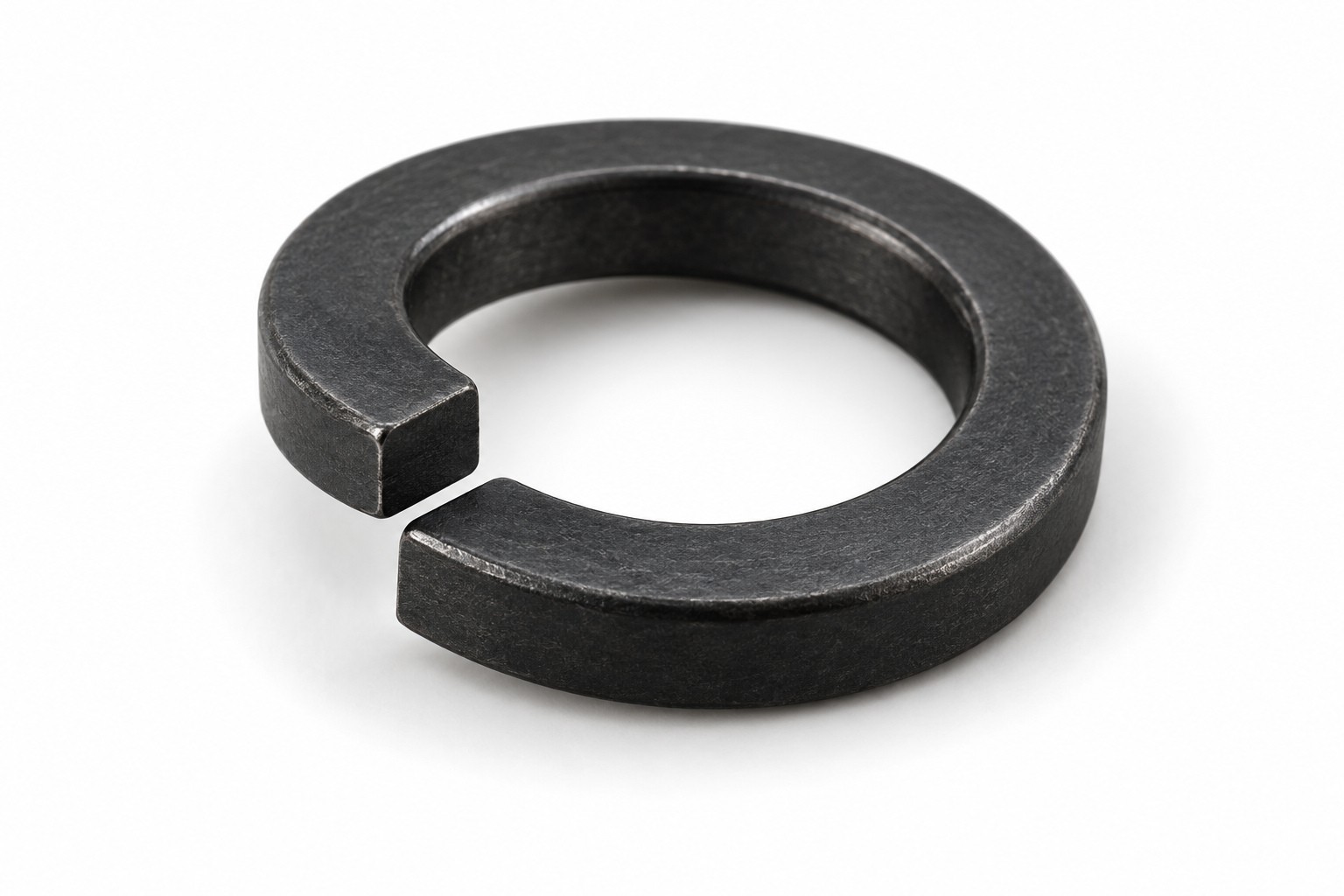

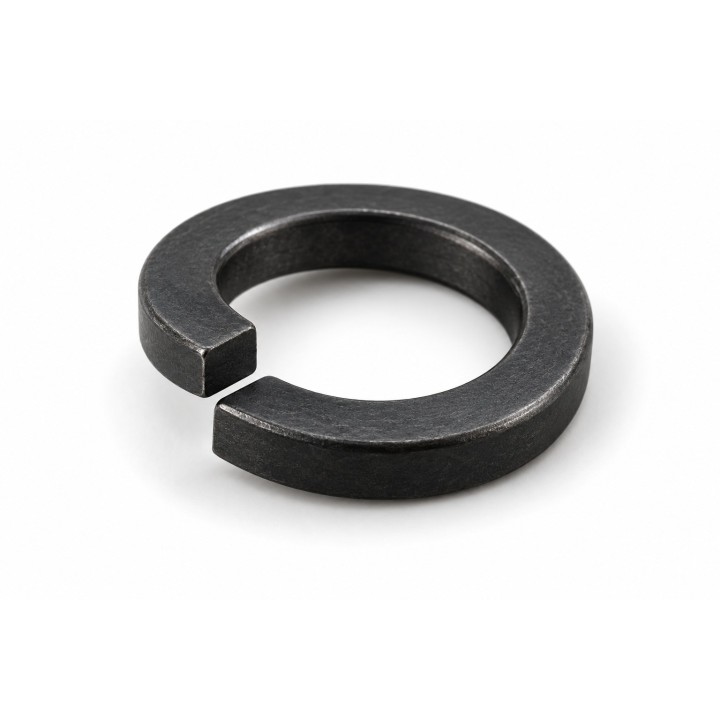

Jednozwojowe podkładki sprężyste w postaci przeciętego pierścienia z osiowo przesuniętymi końcami. Wykonanie B ma proste końce. Materiał: stal nierdzewna A4; wykończenie Black Oxide.
Wymiary i dobór
Rozmiar nominalny M5. Średnica wewnętrzna d1 min. 5,1 mm, średnica zewnętrzna d2 maks. 9,2 mm, grubość materiału s = 1,2 mm i wysokość całkowita h maks. 2,8 mm. Grubość s dotyczy przekroju materiału, natomiast h obejmuje osiowe wyniesienie pierścienia. Dobierz podkładkę do wymiarów i warunków konkretnego połączenia.

Parametry techniczne
| Norma DIN | 127 B |
|---|---|
| Rodzaj produktu | Podkładka sprężysta jednozwojowa |
| Rozmiar nominalny | M5 |
| Wykonanie końców | Proste (typ B) |
| Średnica wewnętrzna d1 min. [mm] | 5,1 |
| Średnica zewnętrzna d2 maks. [mm] | 9,2 |
| Grubość materiału s [mm] | 1,2 |
| Wysokość całkowita h maks. [mm] | 2,8 |
| Materiał | Stal nierdzewna A4 |
| Wykończenie | Black Oxide |
| Liczba sztuk w opakowaniu | 100 |
| Masa opakowania [kg] | 0,040 |
| EAN | 4022697856827 |

Zakres dostawy i masa

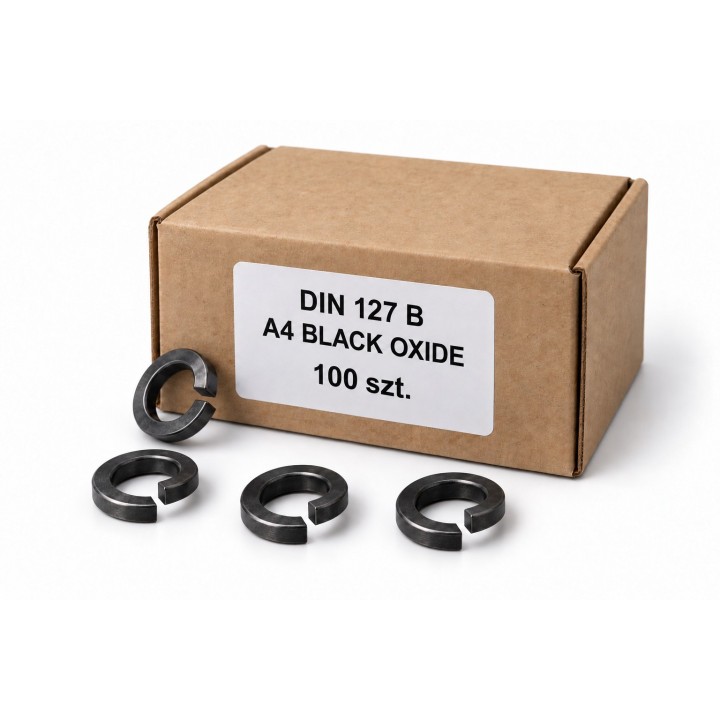

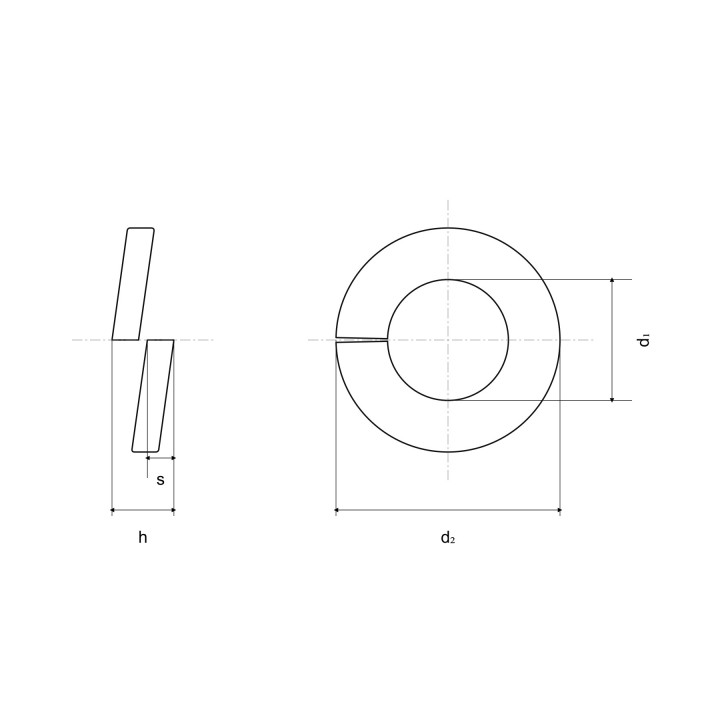

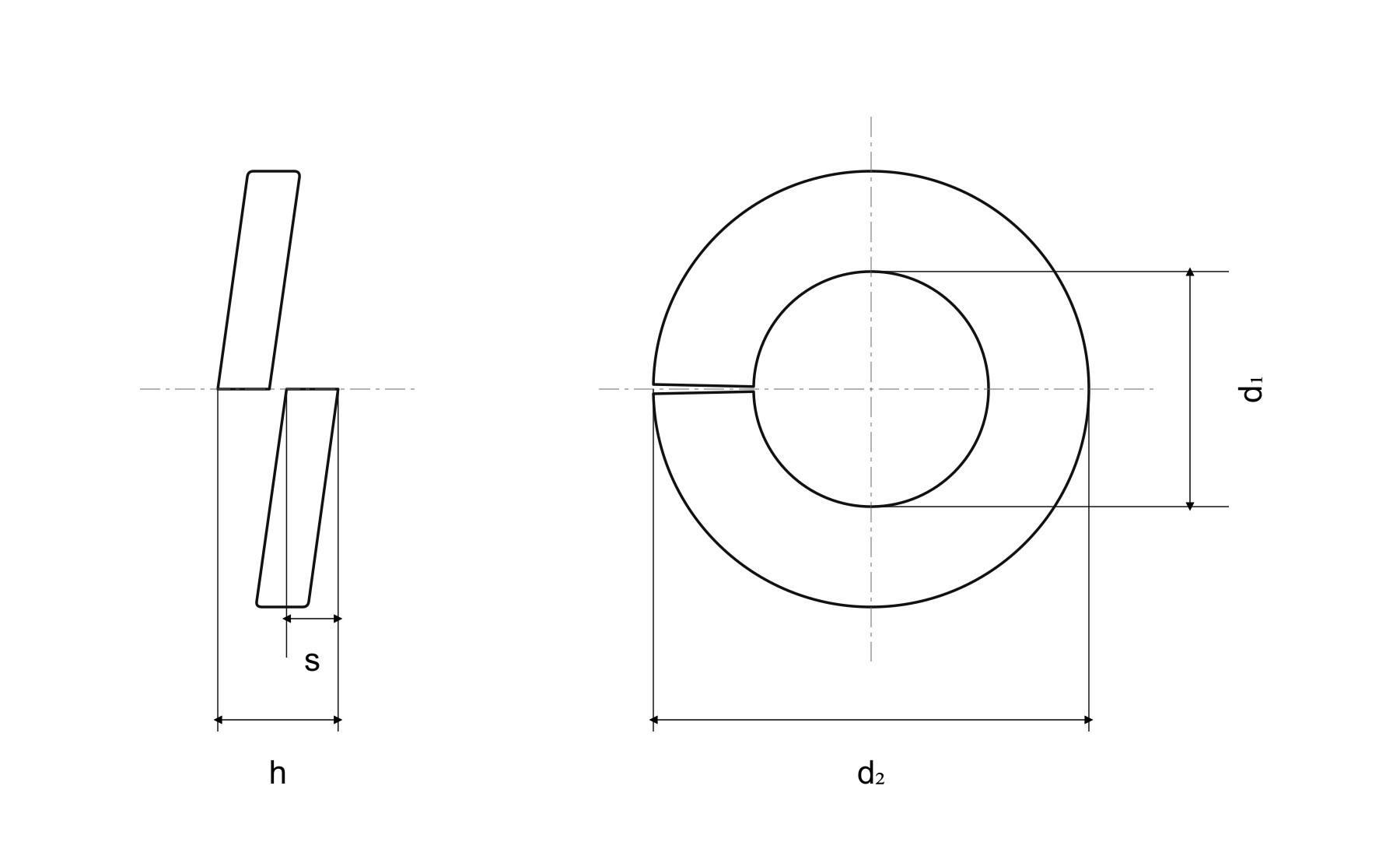

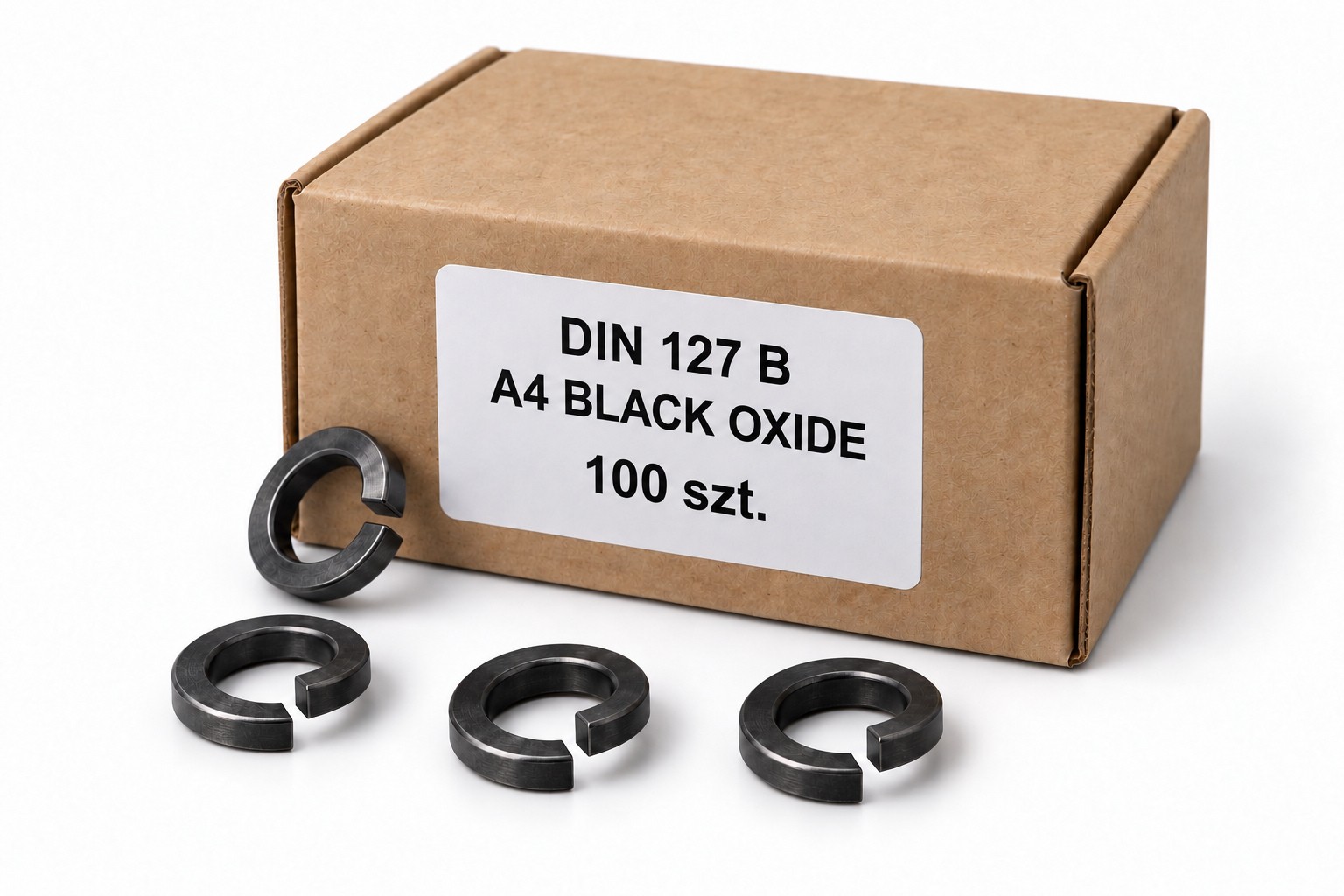

Cena i jednostka zakupu dotyczą jednego pełnego opakowania 100 sztuk. Masa katalogowa sprzedawanej ilości wynosi 0,040 kg: 0,4 g/szt. × 100 sztuk, zaokrąglona do pełnego grama. Nie jest to wynik pomiaru własnego ani potwierdzona masa brutto kartonika. Grafiki są własnymi wspólnymi ilustracjami katalogowymi rodziny; dokładne potwierdzone wymiary tego wariantu określają jego parametry i opis. Schemat przedstawia geometrię i odnośniki wymiarowe poglądowo; nie stanowi dokumentacji produkcyjnej.
Najczęstsze pytania
Ile podkładek obejmuje podana cena?
Jedno pełne opakowanie 100 sztuk podkładek M5.
Jak wykonane są końce podkładki typu B?
Końce są proste, z osiowym przesunięciem wynikającym z jednozwojowej geometrii pierścienia.
Czym różnią się wymiary s i h?
s = 1,2 mm oznacza grubość materiału. h maks. 2,8 mm określa wysokość całkowitą podkładki.
Jaki jest termin realizacji?
Termin realizacji wynosi 7–14 dni.
-
IndeksN-127B-A4-BO-M5-Q100
-
Waga0,04 kg
-
EAN134022697856827
-
Liczba sztuk w opakowaniu100
-
MateriałStal nierdzewna A4
-
WykończenieBlack Oxide
-
Rodzaj produktuPodkładka sprężysta jednozwojowa
-
Masa opakowania [kg]0,040
-
Rozmiar nominalnyM5
-
EAN4022697856827
-
Norma DIN127 B
-
Wykonanie końcówProste (typ B)
-
Średnica wewnętrzna d1 min. [mm]5,1
-
Średnica zewnętrzna d2 maks. [mm]9,2
-
Grubość materiału s [mm]1,2
-
Wysokość całkowita h maks. [mm]2,8
