M5 Nakrętki kłowe AN 90 stal ocynkowana 5000 szt.
Nakrętki kłowe AN 90 M5, stal z białą powłoką cynkową. Cztery kły, wysokość całkowita h = 8 mm, trzpień d2 = 6,2 mm, kołnierz d3 = 17 mm i g = 1,1 mm. Cena za opakowanie 5000 sztuk. Masa katalogowa pełnej paczki 12,90 kg.

Nakrętki kłowe AN 90 M5 — stal ocynkowana, 5000 sztuk

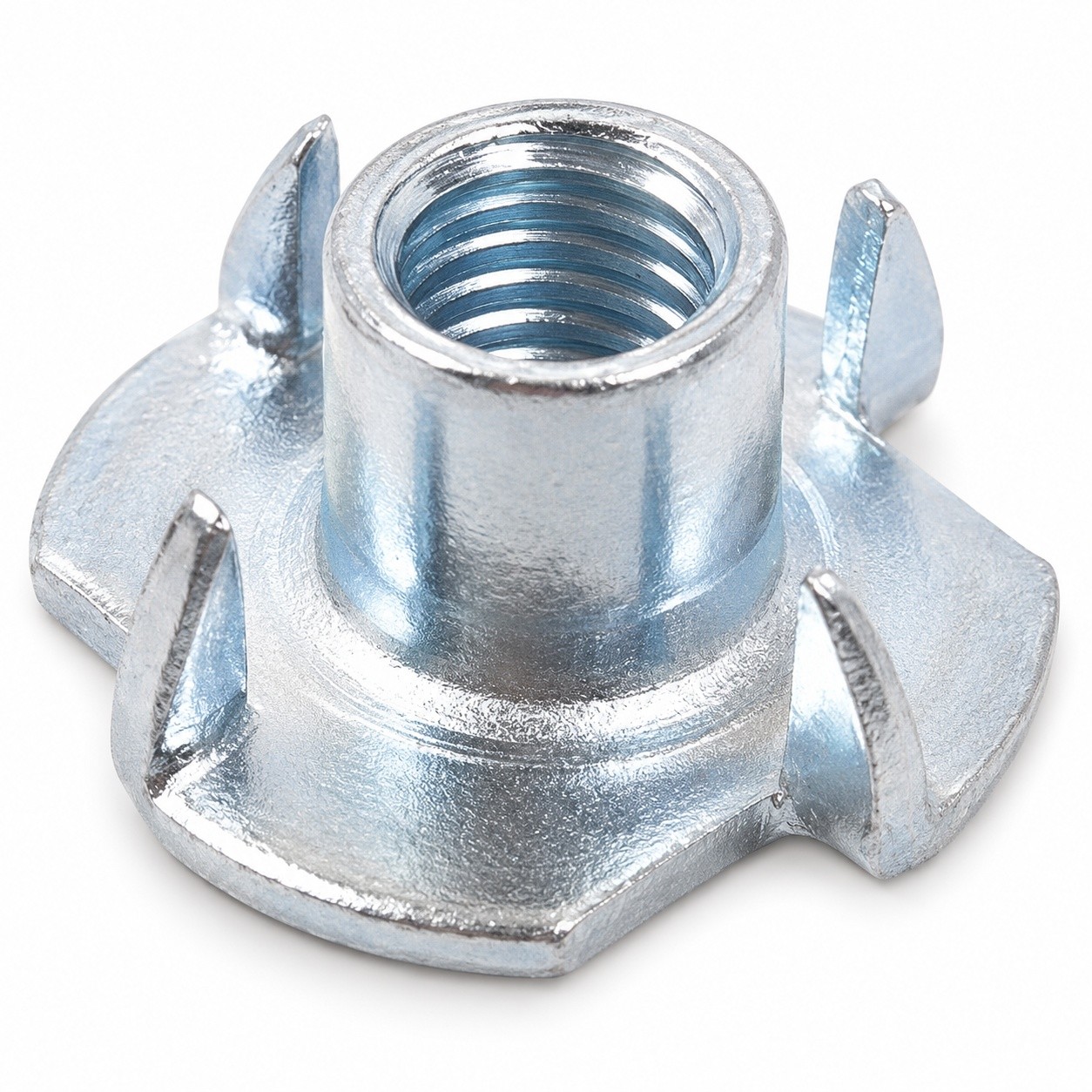

Nakrętka z gwintowanym trzpieniem cylindrycznym, szerokim kołnierzem i czterema kłami. Kły są skierowane na tę samą stronę kołnierza co trzpień. Umożliwia osadzenie gwintu w drewnie i materiałach drewnopochodnych; dobór połączenia należy dopasować do materiału i jego grubości.
Parametry techniczne
- Oznaczenie katalogowe: AN 90
- Rodzaj nakrętki: Kłowa
- Gwint wewnętrzny d1: M5
- Wysokość całkowita h: 8 mm (łącznie z kołnierzem)
- Średnica trzpienia d2: 6,2 mm
- Średnica kołnierza d3: 17 mm
- Grubość kołnierza g: 1,1 mm
- Liczba kłów: 4
- Materiał: Stal
- Powłoka: Ocynk biały
- Ilość w opakowaniu: 5000 szt.
- Jednostka sprzedaży: opakowanie
- Masa katalogowa pełnego opakowania: 12,90 kg

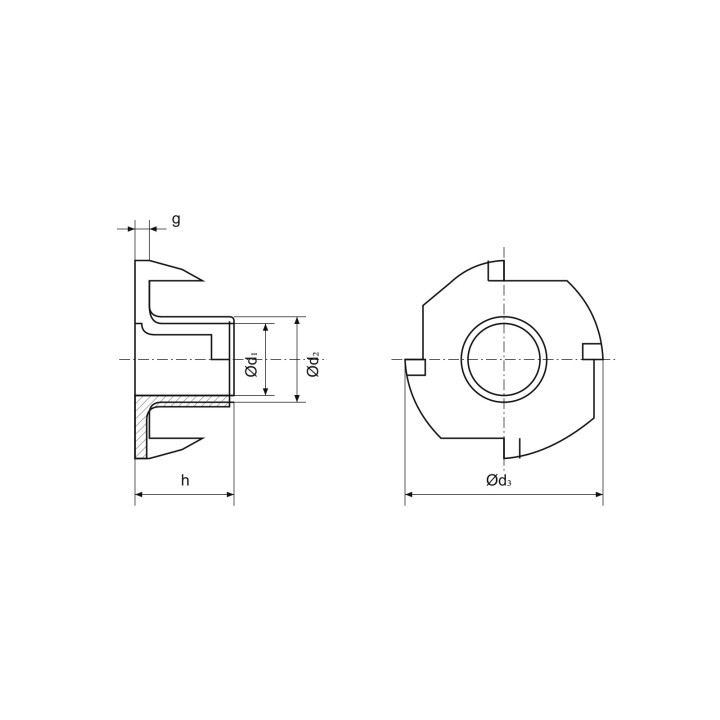

Wysokość h = 8 mm obejmuje kołnierz. Grubość kołnierza g = 1,1 mm jest częścią tego wymiaru. d2 = 6,2 mm oznacza zewnętrzną średnicę trzpienia, a d3 = 17 mm zewnętrzny obrys kołnierza.

Materiał i montaż
Stal z białą powłoką cynkową. Korpus z gwintem M5 wprowadza się do przygotowanego otworu, a cztery kły osadza w materiale przy kołnierzu. Przed użyciem należy sprawdzić dobranie otworu i sposób osadzania na właściwym materiale. Średnica trzpienia nie wyznacza samodzielnie średnicy wiercenia.

Zakres dostawy
Cena obejmuje 5000 nakrętek AN 90 M5.
Masa katalogowa dokładnie tego pełnego opakowania 5000 sztuk wynosi 12,90 kg. Dotyczy całej paczki, nie pojedynczej nakrętki.

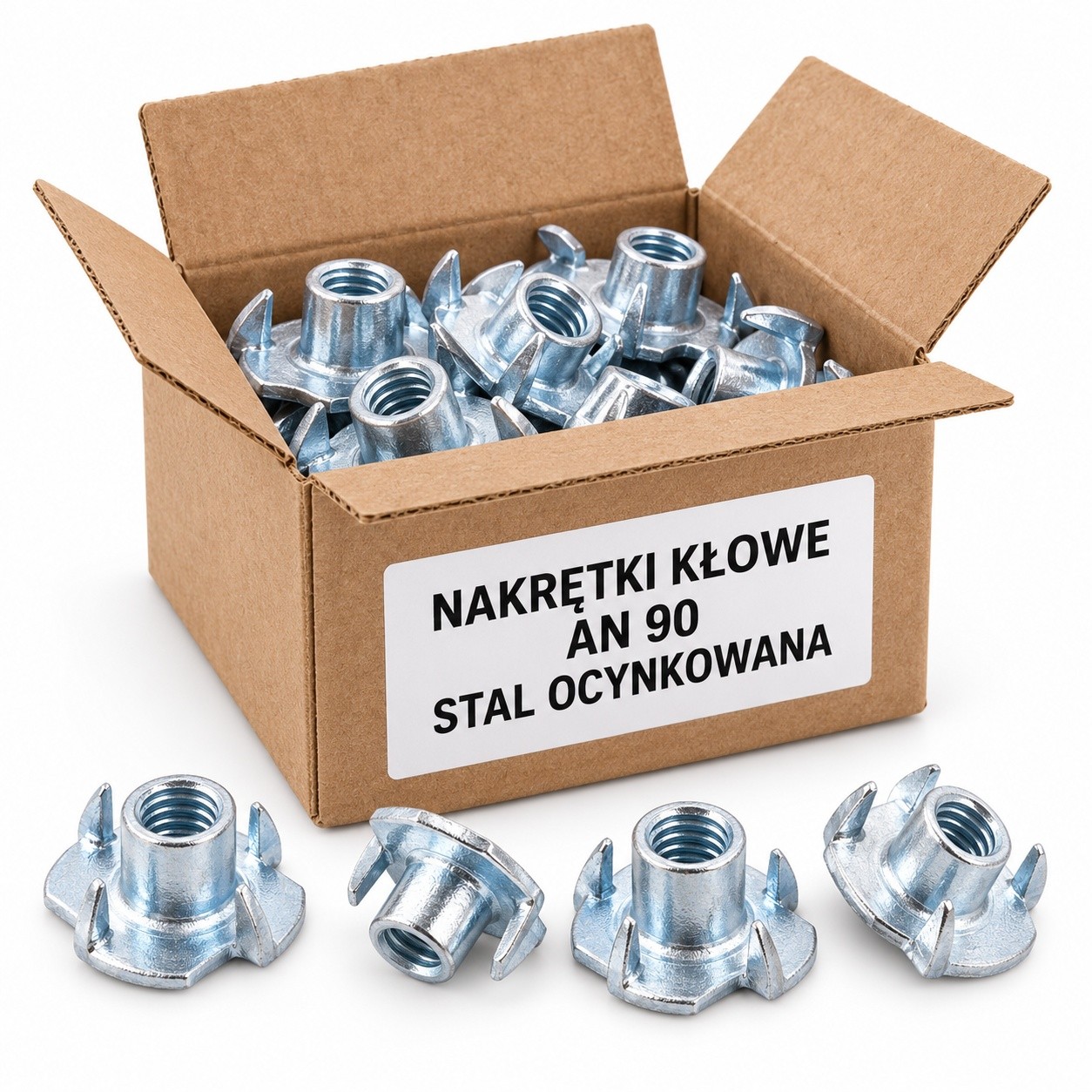

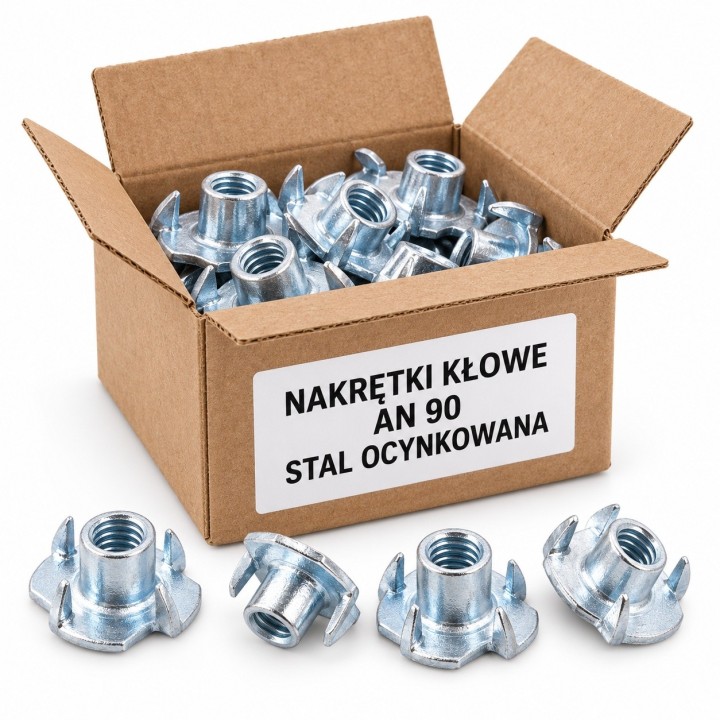

Własne ilustracje przedstawiają rodzinę produktu, nie liczbę sztuk w dostawie ani proporcjonalne zdjęcie każdego rozmiaru. Schemat zawiera wspólne odnośniki wymiarowe, a dokładne wartości tego wariantu podano w parametrach. Schemat katalogowy nie jest dokumentacją produkcyjną.
Najczęstsze pytania
Ile sztuk obejmuje cena?
Opakowanie 5000 nakrętek kłowych AN 90 M5.
Czy wysokość 8 mm obejmuje kołnierz?
Tak. Wymiar h jest całkowity i obejmuje grubość kołnierza g = 1,1 mm.
Jak rozmieszczone są kły?
Cztery kły są zagięte na stronę kołnierza, po której znajduje się trzpień gwintowany.
Czy d2 = 6,2 mm jest średnicą otworu montażowego?
Nie. To średnica zewnętrzna trzpienia. Otwór należy dobrać do materiału i sposobu osadzania.
-
Jednostka sprzedażyopakowanie
-
MateriałStal
-
PowłokaOcynk biały
-
Ilość w opakowaniu5000 szt.
-
Oznaczenie katalogoweAN 90
-
Masa katalogowa pełnego opakowania12,90 kg
-
Rodzaj nakrętkiKłowa
-
Gwint wewnętrzny d1M5
-
Wysokość całkowita h8 mm (łącznie z kołnierzem)
-
Średnica trzpienia d26,2 mm
-
Średnica kołnierza d317 mm
-
Grubość kołnierza g1,1 mm
-
Liczba kłów4
