Koło pasowe SPA 224/4 pod Taper Lock 3020 — Hubber

Koło pasowe SPA 224/4 pod Taper Lock 3020 — Hubber

Oferta obejmuje samo koło pasowe. Tuleja nie jest dołączona i jest sprzedawana osobno.

Żeliwne koło Hubber SPA 224/4 z czterema rowkami do przekładni pasowej. Montaż na wale wymaga osobno dobranej tulei Taper Lock 3020. Typ tulei nie oznacza średnicy wału.

Wymiary i parametry

Dobór i zastosowanie

Sprawdź profil i dopuszczalną minimalną średnicę koła dla używanego pasa, przełożenie, prędkość i obciążenie napędu. Tuleję 3020 dobierz jednocześnie do gniazda koła i średnicy wału. Koło i tuleję zamawia się jako dwa osobne produkty. NERON w Pile pomaga w doborze części do napędów przemysłowych.

Wskazówki montażu tulei Taper Lock 3020

1. Przed pracą zatrzymaj napęd, odłącz zasilanie i zabezpiecz maszynę przed uruchomieniem.
2. Sprawdź zgodność typu 3020, otworu tulei ze średnicą wału i wymagań połączenia wpustowego. Oczyść powierzchnie współpracujące; nie montuj na uszkodzonym wale.
3. Osadź tuleję i koło oraz zamontuj śruby w otworach montażowych w kolejności wskazanej w instrukcji dostarczonej z tuleją Hubber.
4. Użyj klucza dynamometrycznego i momentu określonego przez producenta konkretnej tulei. Jeżeli nie masz tej wartości, uzyskaj ją przed montażem; nie dokręcaj na wyczucie.
5. Sprawdź ustawienie kół, napięcie pasa i zabezpieczenia zgodnie z dokumentacją maszyny. Demontaż wykonuj według instrukcji tulei, bez przypadkowych uderzeń i nadmiernej siły.

To skrócone wskazówki doboru i montażu, nie zamiennik instrukcji producenta. Dobór i wskazówki montażowe Hubber — materiał dostawcy.

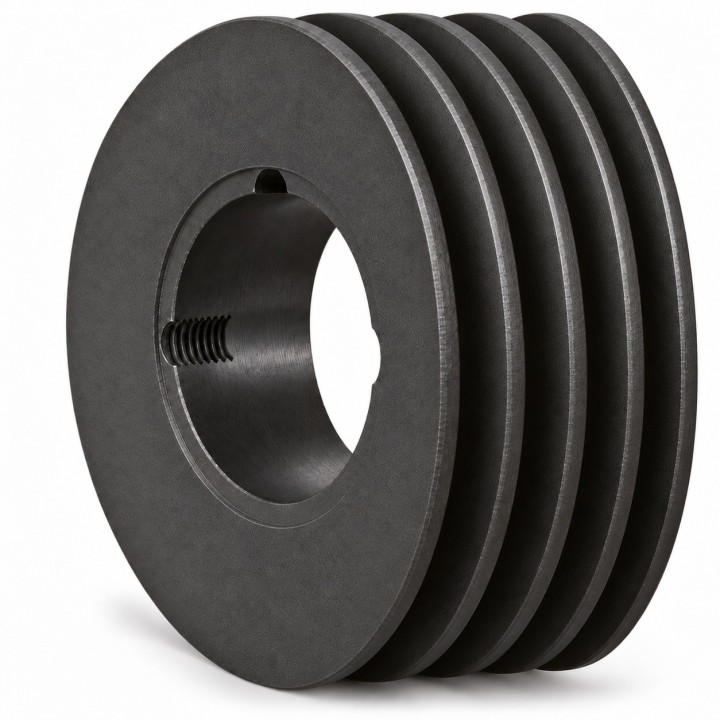

Grafika jest wspólną autorską wizualizacją poglądową czterorowkowego pełnego koła z pustym gniazdem, bez tulei. Wymiary konkretnego wariantu określa tabela, nie proporcje grafiki.
