Koło pasowe SPA 106/4 pod Taper Lock 2012 — Hubber
Oferta obejmuje samo koło pasowe. Tuleja nie jest dołączona i jest sprzedawana osobno.
Żeliwne koło Hubber SPA 106/4 z czterema rowkami do przekładni pasowej. Montaż na wale wymaga osobno dobranej tulei Taper Lock 2012. Typ tulei nie oznacza średnicy wału.
Dobierz tuleję Taper Lock do tego koła
Wymagany typ: 2012. Dobierz otwór do wału. Wybrane tuleje Hubber kupujesz osobno; kafelek otwiera kartę produktu, nie dodaje go automatycznie do koszyka.
Cena i dostępność tulei są na jej karcie. To trzy wybrane otwory, nie pełny zakres typu 2012. Kategoria całej serii może zawierać różne marki.
Wymiary i parametry
| Producent | Hubber |
|---|
| Oznaczenie | TB SPA 106/4 |
|---|
| Profil koła | SPA |
|---|
| Liczba rowków | 4 |
|---|
| Średnica normatywna D | 106 mm |
|---|
| Średnica zewnętrzna Da | 111,6 mm |
|---|
| Szerokość koła B | 65 mm |
|---|
| Typ tulei | Taper Lock 2012 — osobno |
|---|
| Materiał | Żeliwo |
|---|
| Profile pasów podane przez dostawcę | A, HA, AX, SPA, XPA |
|---|
| Wykonanie | Koło pełne |
|---|
| Indeks OEM | AT01064 |
|---|
| Masa samego koła | 2,000 kg |
|---|
Dobór i zastosowanie
Sprawdź profil i dopuszczalną minimalną średnicę koła dla używanego pasa, przełożenie, prędkość i obciążenie napędu. Tuleję 2012 dobierz jednocześnie do gniazda koła i średnicy wału. Koło i tuleję zamawia się jako dwa osobne produkty. NERON w Pile pomaga w doborze części do napędów przemysłowych.
Wskazówki montażu tulei Taper Lock 2012
- Przed pracą zatrzymaj napęd, odłącz zasilanie i zabezpiecz maszynę przed uruchomieniem.
- Sprawdź zgodność typu 2012, otworu tulei ze średnicą wału i wymagań połączenia wpustowego. Oczyść powierzchnie współpracujące; nie montuj na uszkodzonym wale.
- Osadź tuleję i koło oraz zamontuj śruby w otworach montażowych w kolejności wskazanej w instrukcji dostarczonej z tuleją Hubber.
- Użyj klucza dynamometrycznego i momentu określonego przez producenta konkretnej tulei. Jeżeli nie masz tej wartości, uzyskaj ją przed montażem; nie dokręcaj na wyczucie.
- Sprawdź ustawienie kół, napięcie pasa i zabezpieczenia zgodnie z dokumentacją maszyny. Demontaż wykonuj według instrukcji tulei, bez przypadkowych uderzeń i nadmiernej siły.
To skrócone wskazówki doboru i montażu, nie zamiennik instrukcji producenta. Dobór i wskazówki montażowe Hubber — materiał dostawcy.

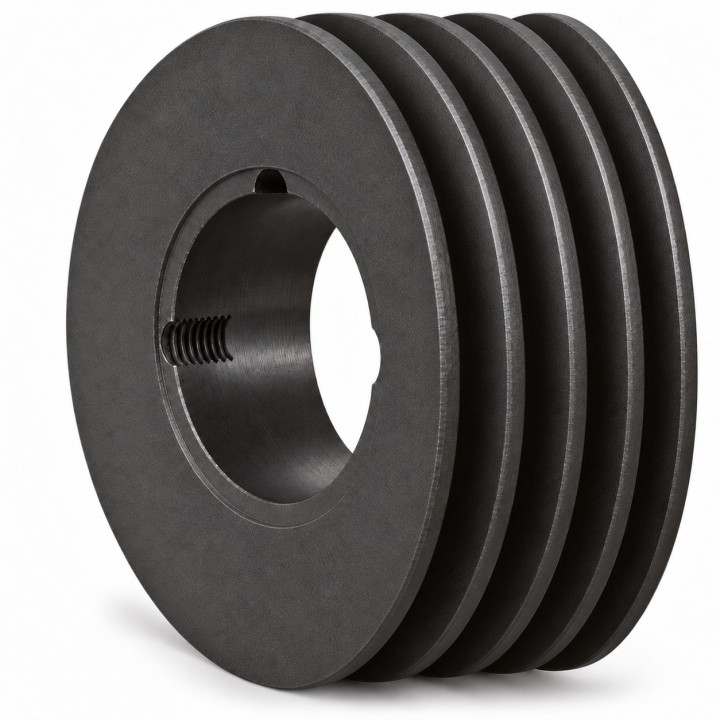

Grafika jest wspólną autorską wizualizacją poglądową czterorowkowego pełnego koła z pustym gniazdem, bez tulei. Wymiary konkretnego wariantu określa tabela, nie proporcje grafiki.
