M4x11 Nitonakrętki AN 322 sześciokątne ocynk kołnierz walcowy 500 szt.

Nitonakrętki AN 322 M4x11 — stal ocynkowana, 500 sztuk

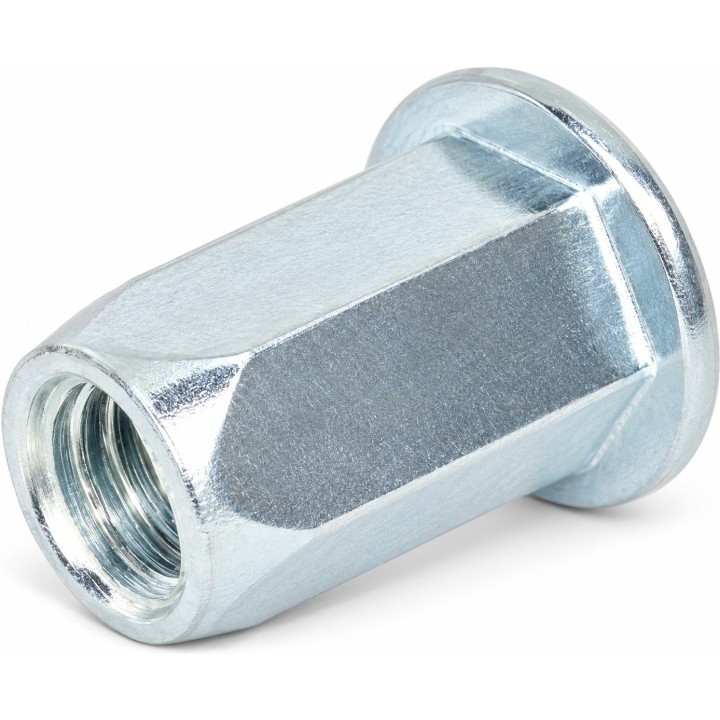

Przelotowe nitonakrętki z pełnym sześciokątnym trzpieniem o gładkich powierzchniach płaskich i okrągłym, płaskim kołnierzem walcowym. Do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. Sześciokątny korpus współpracuje z otworem sześciokątnym, ograniczając obracanie się elementu.

Parametry przed osadzeniem

• Oznaczenie katalogowe: AN 322
• Rodzaj nitonakrętki: Przelotowa
• Kształt korpusu: Sześciokątny
• Powierzchnia korpusu: Gładkie powierzchnie płaskie
• Rodzaj kołnierza: Walcowy (płaski, okrągły)
• Gwint wewnętrzny d: M4
• Rodzaj gwintu: Metryczny ISO
• Tolerancja gwintu: 6H według ISO 965
• Wymiar pod klucz s1: 6 mm
• Średnica kołnierza d2: 9 mm
• Wysokość kołnierza k: 1 mm
• Długość nominalna l: 11 mm (łącznie z kołnierzem)
• Zakres zacisku g: 0,25–2,00 mm
• Kształt otworu montażowego: Sześciokątny
• Wymiar otworu pod klucz wg karty: 6,1 mm
• Materiał: Stal niestopowa (węglowa), EN 10025
• Powłoka: Ocynk galwaniczny biały
• Oznaczenie powłoki: A2K
• Grubość powłoki wg karty: 5 µm
• Pasywacja wg karty: Cr3+
• Norma powłoki: ISO 4042
• Tolerancje wymiarowe: Do potwierdzenia
• Stan montażowy: Przed osadzeniem

Długość l = 11 mm obejmuje kołnierz i jest mierzona od jego czoła do przeciwnego końca. Nie dodaje się do niej wysokości k = 1 mm.

Materiał i wykonanie

Stal niestopowa (węglowa) EN 10025, gwint metryczny ISO o tolerancji 6H według ISO 965. Powłoka: biały cynk galwaniczny A2K, 5 µm, pasywacja Cr3+, ISO 4042. Są to wymagania katalogowe, a nie świadectwo badania partii. Tolerancje pozostałych wymiarów wymagają potwierdzenia. Nie przypisano niepodanego dokładnego gatunku stali, twardości, siły osadzania, momentu ani nośności.

Dobór i montaż

Zakres zacisku 0,25–2,00 mm. Otwór montażowy jest sześciokątny o wymiarze pod klucz 6,1 mm. Nie jest to średnica otworu okrągłego. Wymiar korpusu pod klucz s1 wynosi 6 mm. Zakres zacisku i otwór są danymi producenta; dobór i parametry osadzania należy potwierdzić próbami na docelowym materiale. Podczas osadzania odkształcana część korpusu zaciska materiał. Wykonanie przelotowe nie stanowi zamknięcia szczelnego.

Zakres dostawy i masa

Cena dotyczy opakowania 500 sztuk AN 322 M4x11. Masa katalogowa całego właściwego opakowania wynosi 0,68 kg. Nie jest to własny pomiar NERON ani wyliczenie z zaokrąglonej masy jednej sztuki.

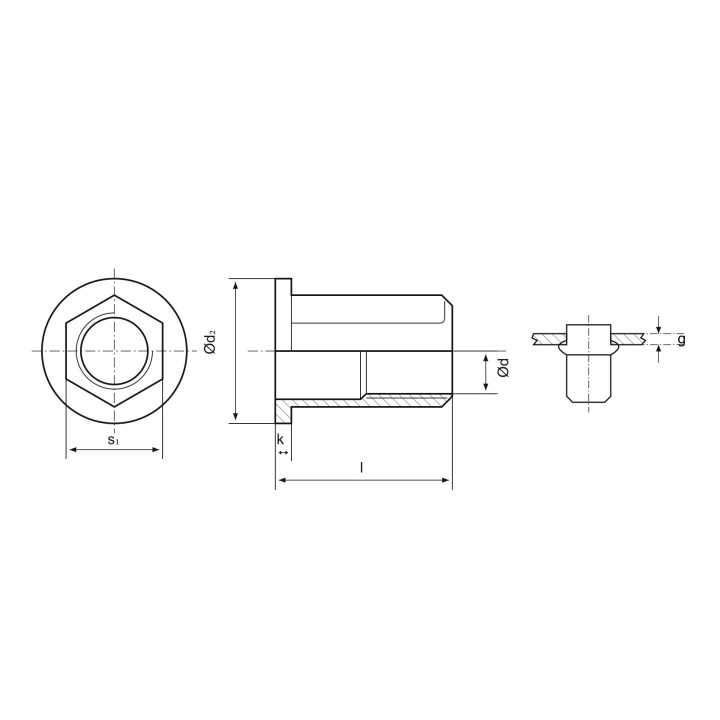

Własne grafiki produktu i opakowania są ilustracjami rodziny; nie dokumentują dokładnej liczby sztuk ani kartonu dostawy. Schemat rodziny pokazuje odnośniki wymiarowe wspólne dla wariantów AN 322; właściwe wartości podaje tabela parametrów. Gwint i przekrój przedstawiono umownie. Schemat nie jest dokumentacją produkcyjną.

Najczęstsze pytania

Ile sztuk obejmuje cena?

500 sztuk.

Czy długość obejmuje kołnierz?

Tak, l = 11 mm obejmuje kołnierz.

Jaki kształt mają korpus i kołnierz?

Korpus sześciokątny, s1 = 6 mm. Kołnierz okrągły walcowy i płaski, d2 = 9 mm, k = 1 mm.

Jaki otwór i zakres zacisku przewiduje dokumentacja?

Otwór sześciokątny pod klucz 6,1 mm; zakres zacisku 0,25–2,00 mm. Dobór i parametry osadzania należy sprawdzić próbami.
