M10x26 Nitonakrętki AN 315 ocynk 100 szt.

Nitonakrętki AN 315 M10x26 — stal ocynkowana, 100 sztuk

Przelotowa nitonakrętka z cylindrycznym korpusem radełkowanym wzdłużnie i kołnierzem walcowym (płaskim). Do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. Radełkowanie ogranicza obracanie elementu w otworze.

Parametry przed osadzeniem

• Oznaczenie katalogowe: AN 315
• Rodzaj nitonakrętki: Przelotowa
• Kształt korpusu: Cylindryczny
• Powierzchnia korpusu: Radełkowana wzdłużnie
• Rodzaj kołnierza: Walcowy (płaski)
• Kąt kołnierza: Nie dotyczy — kołnierz walcowy
• Gwint wewnętrzny d: M10
• Rodzaj gwintu: Metryczny ISO
• Tolerancja gwintu: Do potwierdzenia
• Średnica korpusu d1: 13 mm
• Średnica kołnierza d2: 19 mm
• Wysokość kołnierza k: 2 mm
• Długość nominalna l: 26 mm (bez kołnierza)
• Zakres zacisku g: 3,00–6,00 mm
• Otwór montażowy wg karty: 13,0–13,1 mm
• Materiał: Stal niestopowa (węglowa)
• Powłoka: Ocynk galwaniczny biały
• Oznaczenie powłoki: A2K
• Grubość powłoki wg karty: 5 µm
• Pasywacja wg karty: Cr3+
• Norma powłoki: ISO 4042
• Tolerancje wymiarowe: Do potwierdzenia
• Stan montażowy: Przed osadzeniem

Długość nominalna l = 26 mm jest mierzona bez kołnierza. Wysokość kołnierza k = 2 mm jest osobnym wymiarem.

Materiał i wykonanie

Wymiary dotyczą właściwego materiału i wariantu rodziny AN 315. Materiał: Stal niestopowa (węglowa). Wykonanie ocynkowane na biało. Pasywacja Cr3+; oznaczenie A2K, grubość 5 µm, ISO 4042. Tolerancja gwintu wymaga potwierdzenia. Pozostałych tolerancji ani niepodanej twardości, siły osadzania czy nośności nie przypisano. Dane katalogowe nie są świadectwem badania partii.

Dobór i montaż

Zakres zacisku g: 3,00–6,00 mm. Otwór montażowy według właściwej dokumentacji: 13,0–13,1 mm. Dobór elementu i parametrów osadzania należy sprawdzić na docelowym materiale. Kołnierz płaski opiera się o powierzchnię materiału. Wykonanie przelotowe nie stanowi zamknięcia szczelnego.

Zakres dostawy i masa

Cena dotyczy opakowania 100 sztuk. Masa katalogowa całego właściwego opakowania wynosi 1,26 kg. Nie jest to własny pomiar NERON ani wyliczenie z zaokrąglonej masy jednej sztuki.

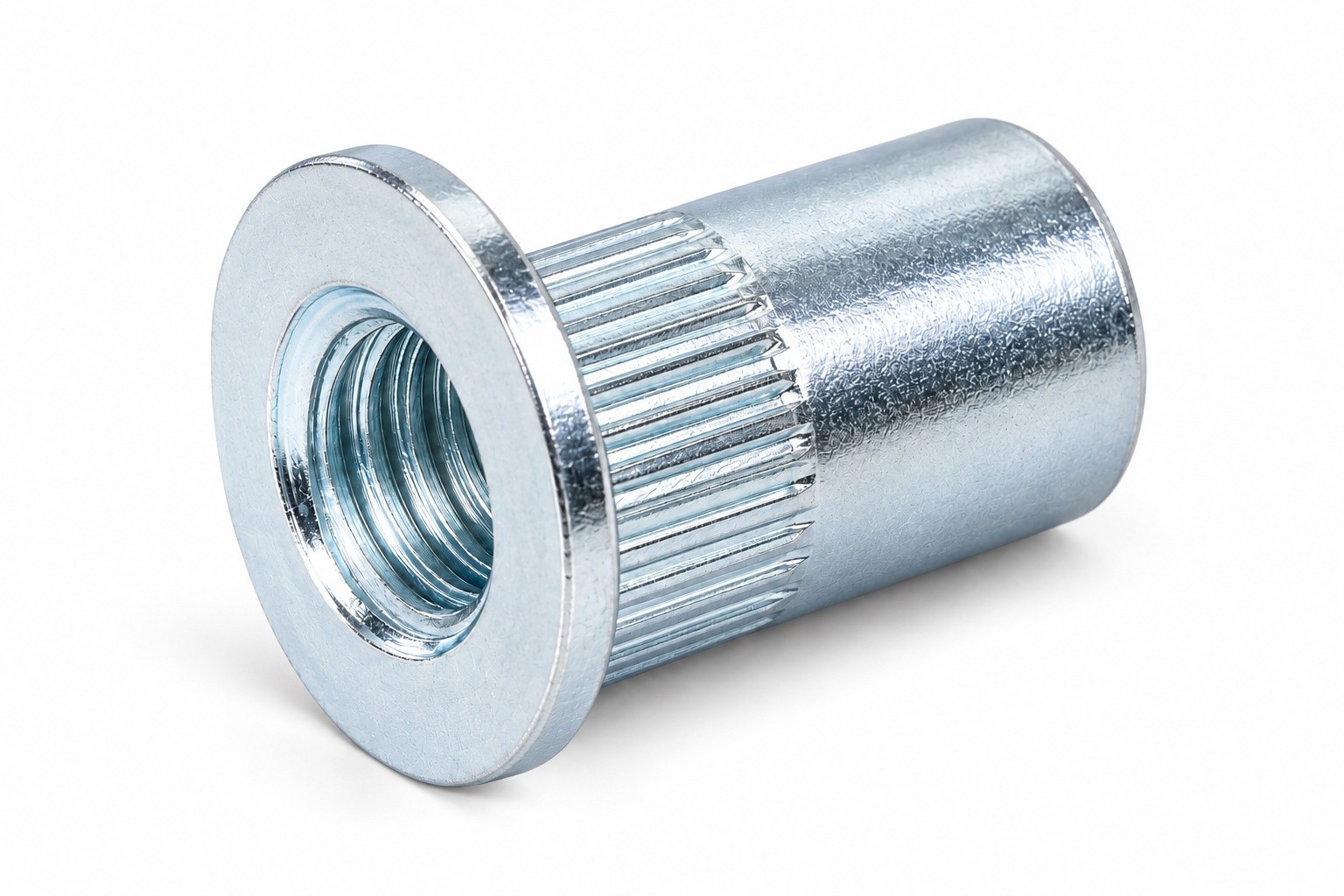

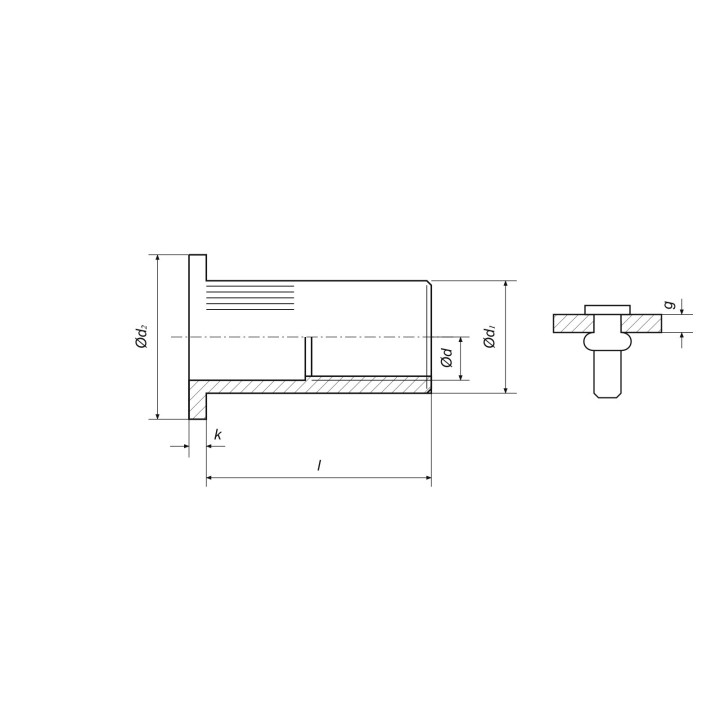

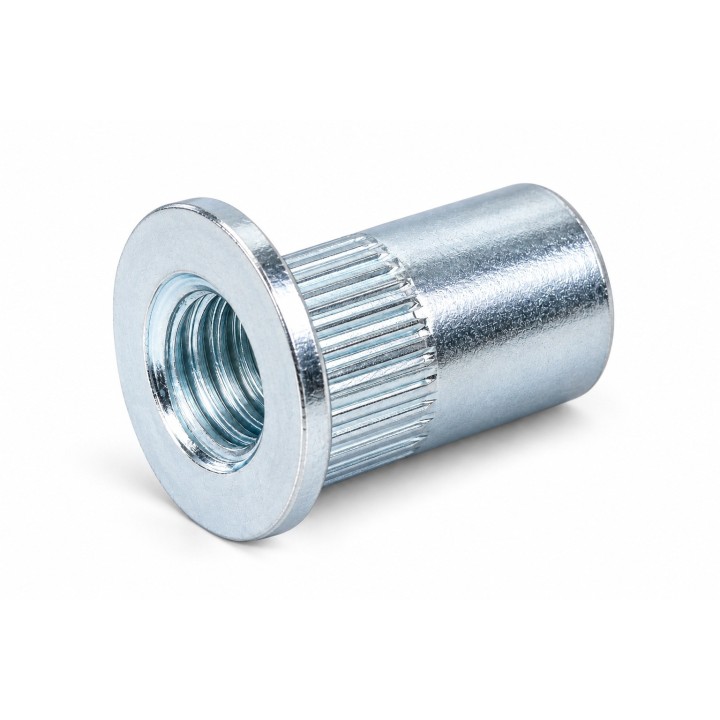

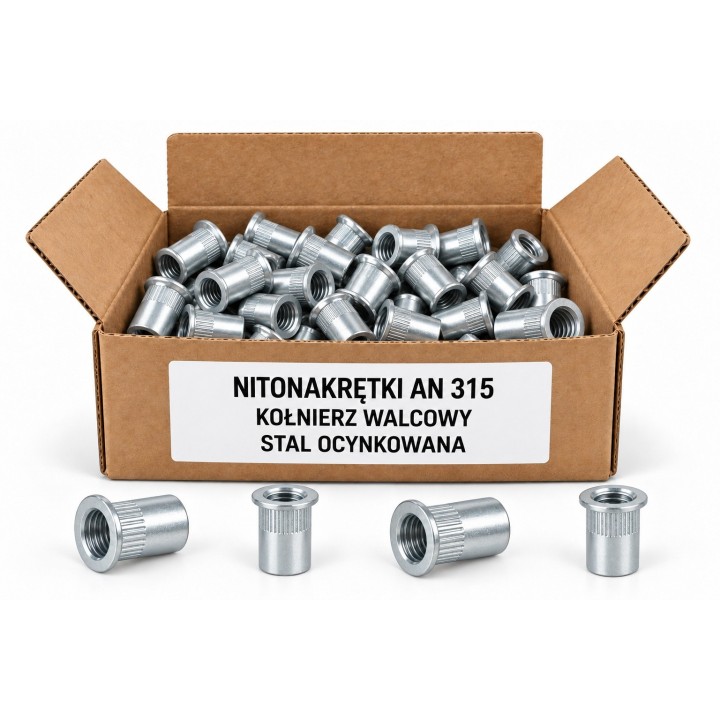

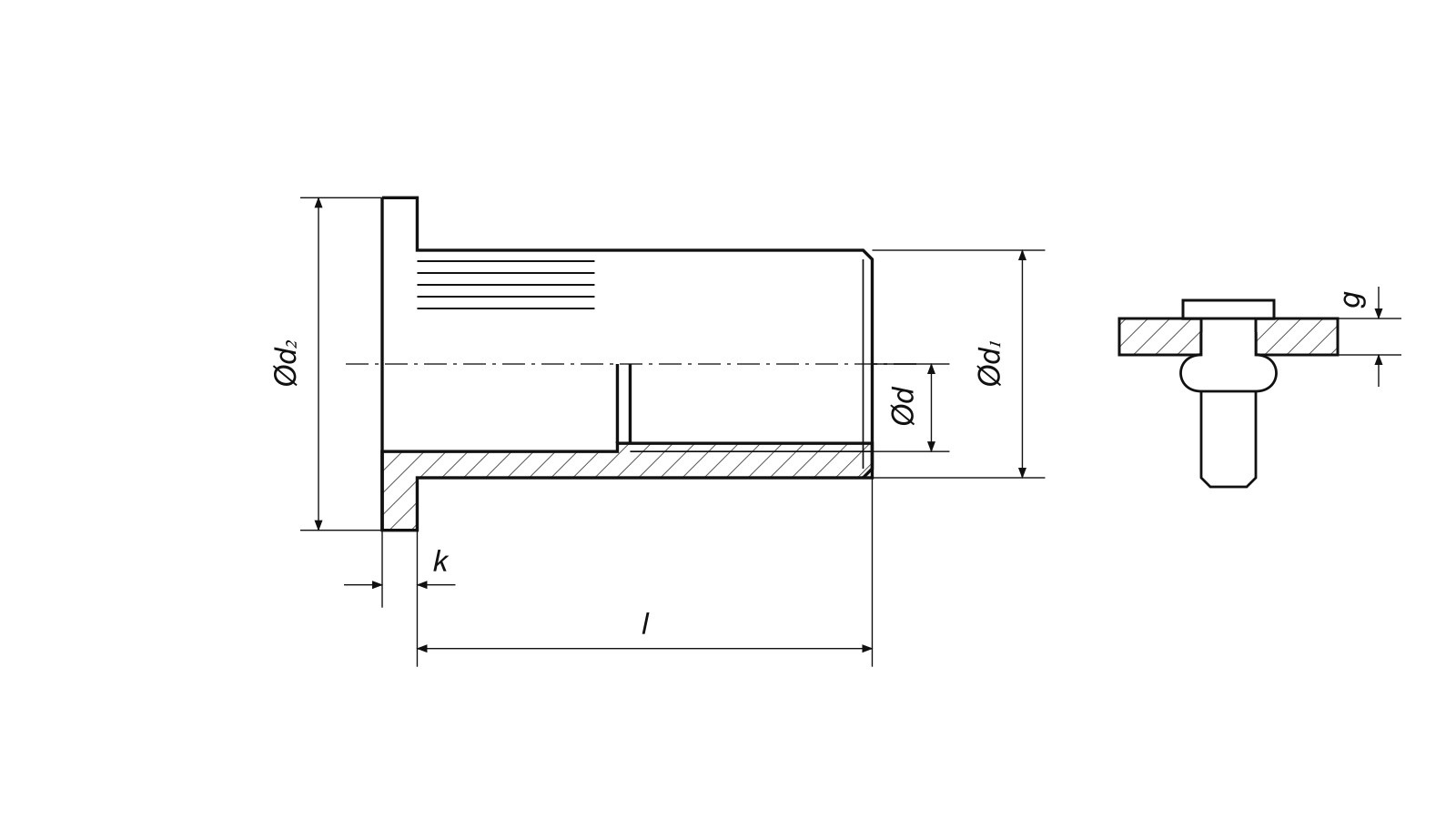

Fotografie są ilustracjami rodziny i opakowania poglądowego; nie dokumentują dokładnej liczby sztuk ani kartonu dostawy. Właściwy wariant i ilość określają parametry. Gwint i długość radełkowania na schemacie są umowne. Schemat nie jest dokumentacją produkcyjną.

Najczęstsze pytania

Ile sztuk obejmuje cena?

100 sztuk.

Jak mierzona jest długość?

Długość l wynosi 26 mm bez kołnierza.

Jaki kołnierz ma ten wariant?

Walcowy (płaski), średnica 19 mm i wysokość 2 mm.

Jaki otwór i zakres zacisku przewiduje dokumentacja?

Otwór 13,0–13,1 mm, zakres zacisku 3,00–6,00 mm. Dobór i osadzanie należy potwierdzić próbami.
