M3x9 Nitonakrętki AN 320 ocynk 500 szt.

Nitonakrętki AN 320 M3x9 — stal ocynkowana, 500 sztuk

Przelotowa nitonakrętka z cylindrycznym korpusem radełkowanym wzdłużnie i kołnierzem stożkowym zredukowanym. Do osadzania gwintu wewnętrznego w cienkich elementach przy użyciu narzędzia do nitonakrętek. Radełkowanie ogranicza obracanie elementu w otworze.

Parametry przed osadzeniem

• Oznaczenie katalogowe: AN 320
• Rodzaj nitonakrętki: Przelotowa
• Kształt korpusu: Cylindryczny
• Powierzchnia korpusu: Radełkowana wzdłużnie
• Rodzaj kołnierza: Stożkowy zredukowany
• Kąt kołnierza: 120°
• Gwint wewnętrzny d: M3
• Rodzaj gwintu: Metryczny ISO
• Tolerancja gwintu: 6H według ISO 965
• Średnica korpusu d1: 5 mm
• Średnica kołnierza d2: 6 mm
• Wysokość kołnierza k: 0,5 mm
• Długość nominalna l: 9 mm (łącznie z kołnierzem)
• Zakres zacisku g: 0,50–1,50 mm
• Otwór montażowy wg karty: 5,1 mm
• Materiał: Stal niestopowa (węglowa), EN 10025
• Powłoka: Ocynk galwaniczny biały
• Oznaczenie powłoki: A2K
• Grubość powłoki wg karty: 5 µm
• Pasywacja wg karty: Cr3+
• Norma powłoki: ISO 4042
• Tolerancje wymiarowe: Do potwierdzenia
• Stan montażowy: Przed osadzeniem

Długość nominalna l = 9 mm jest mierzona łącznie z kołnierzem. Wysokość kołnierza k = 0,5 mm jest osobnym wymiarem.

Materiał i wykonanie

Wymiary dotyczą właściwego materiału i wariantu rodziny AN 320. Materiał: Stal niestopowa (węglowa), EN 10025. Wykonanie ocynkowane na biało. Pasywacja Cr3+; oznaczenie A2K, grubość 5 µm, ISO 4042. Tolerancja gwintu: 6H według ISO 965. Pozostałych tolerancji ani niepodanej twardości, siły osadzania czy nośności nie przypisano. Dane katalogowe nie są świadectwem badania partii.

Dobór i montaż

Zakres zacisku g: 0,50–1,50 mm. Otwór montażowy według właściwej dokumentacji: 5,1 mm. Dobór elementu i parametrów osadzania należy sprawdzić na docelowym materiale. Przygotowanie miejsca pod kołnierz należy dobrać do geometrii 120° i docelowego materiału. Wykonanie przelotowe nie stanowi zamknięcia szczelnego.

Zakres dostawy i masa

Cena dotyczy opakowania 500 sztuk. Masa katalogowa całego właściwego opakowania wynosi 0,36 kg. Nie jest to własny pomiar NERON ani wyliczenie z zaokrąglonej masy jednej sztuki.

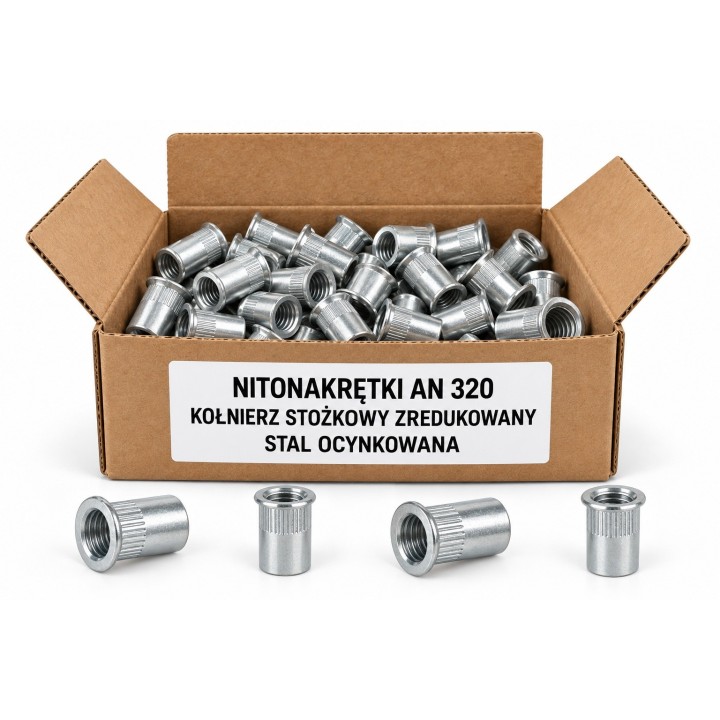

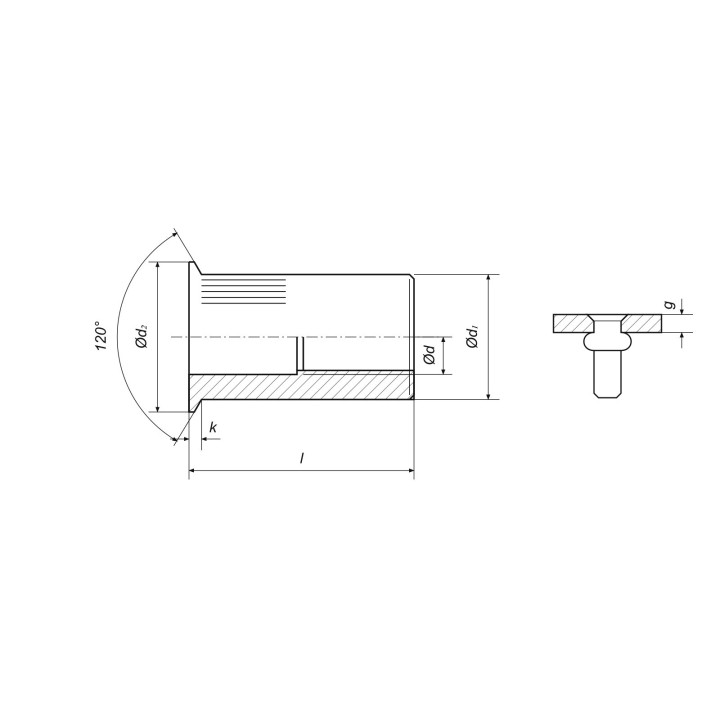

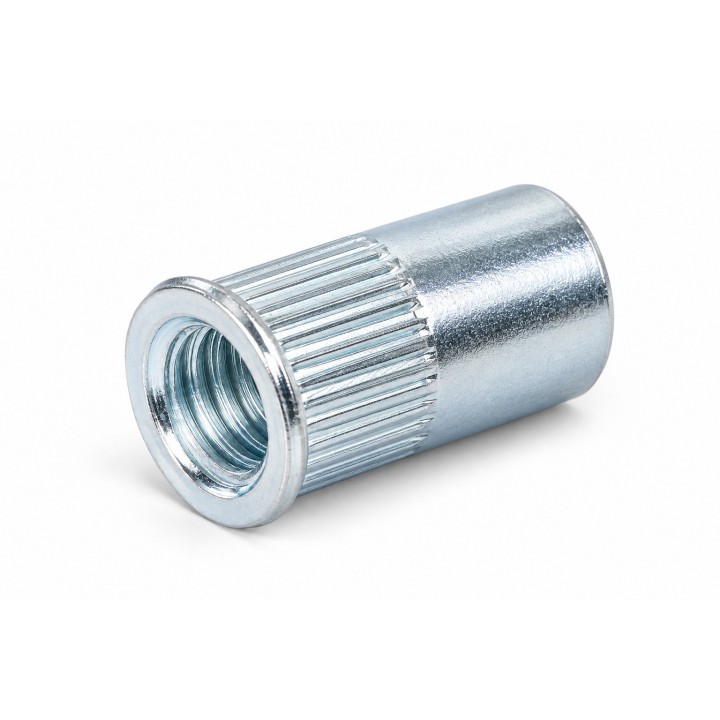

Fotografie są ilustracjami rodziny i opakowania poglądowego; nie dokumentują dokładnej liczby sztuk ani kartonu dostawy. Właściwy wariant i ilość określają parametry. Gwint i długość radełkowania na schemacie są umowne. Schemat nie jest dokumentacją produkcyjną.

Najczęstsze pytania

Ile sztuk obejmuje cena?

500 sztuk.

Jak mierzona jest długość?

Długość l wynosi 9 mm łącznie z kołnierzem.

Jaki kołnierz ma ten wariant?

Stożkowy zredukowany 120°, średnica 6 mm i wysokość 0,5 mm.

Jaki otwór i zakres zacisku przewiduje dokumentacja?

Otwór 5,1 mm, zakres zacisku 0,50–1,50 mm. Dobór i osadzanie należy potwierdzić próbami.
