4x8 Nity pełne aluminiowe z łbem kulistym DIN 660 2000 szt.

Nity pełne aluminiowe DIN 660 — 4 × 8 mm, łeb kulisty, 2000 sztuk

Nit pełny aluminiowy bez pokrycia, z fabrycznym łbem kulistym i pełnym trzpieniem cylindrycznym. Połączenie wykonuje się przez zakucie wolnego końca trzpienia. Rozmiar 4 × 8 mm oznacza nominalną średnicę trzpienia 4 mm i długość 8 mm mierzoną pod łbem. Karta techniczna wskazuje DIN 660 i odniesienie PN 82952.

Wymiary i parametry nita przed montażem

• Norma: DIN 660
• Odniesienie PN: PN 82952
• Rodzaj nita: Pełny
• Rodzaj łba: Kulisty
• Średnica trzpienia d1: 4 mm
• Odchyłka średnicy d1: ±0,1 mm
• Długość trzpienia l: 8 mm (pod łbem, nominalnie)
• Średnica łba d2: 7 mm
• Tolerancja średnicy łba d2: h15
• Minimalna średnica d3: 3,87 mm
• Wymiar e: maks. 2 mm
• Wysokość łba k: 2,4 mm
• Tolerancja wysokości łba k: js14
• Promień łba r1: około 3,8 mm
• Materiał: Aluminium Al
• Gatunek aluminium wg karty: Al 99,5
• Powłoka: Bez pokrycia
• Minimalna wytrzymałość Rm wg karty: 100 N/mm²
• Norma materiałowa wg karty: DIN 1769-1
• Wymagania ogólne wg karty: DIN 101

Dla wariantu aluminiowego karta podaje Al 99,5, minimalną wytrzymałość Rm 100 N/mm² i normę materiałową DIN 1769-1. Są to wymagania katalogowe karty, a nie wynik badania tej partii, świadectwo materiałowe ani dopuszczalne obciążenie gotowego połączenia.

Wymiary montażowe według karty technicznej

Forma A oznacza kuliste zamknięcie po zakuciu; forma B oznacza stożkowe zamknięcie po zakuciu. Są to dwa sposoby uformowania wolnego końca nita. Nie zmieniają fabrycznego łba kulistego. Wartości s dotyczą osobno każdej formy, a nie wspólnego zakresu grubości.

• Otwór montażowy d7: 4,2 mm
• Tolerancja otworu d7: H12
• Grubość łączonych elementów s — forma A: 3 mm
• Grubość łączonych elementów s — forma B: 5 mm
• Średnica zakuwki d8: 7 mm
• Wysokość zakuwki k1 — forma A: 2,4 mm
• Wysokość zakuwki k2 — forma B: około 1,9 mm
• Głębokość t1 — forma B: 1,8 mm

Dobór nita i sposobu zakuwania wymaga uwzględnienia grubości elementów, przygotowania otworu i zastosowanych narzędzi. Podano oznaczenia tolerancji z karty; nie dodano niepotwierdzonych liczbowych odchyłek długości.

Zakres dostawy i masa

Jednostka sprzedaży: opakowanie — 2000 nitów aluminiowych DIN 660 4 × 8 mm. Cena dotyczy tej ilości.

Orientacyjna masa katalogowa właściwego pełnego opakowania 2000 sztuk: 0,86 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

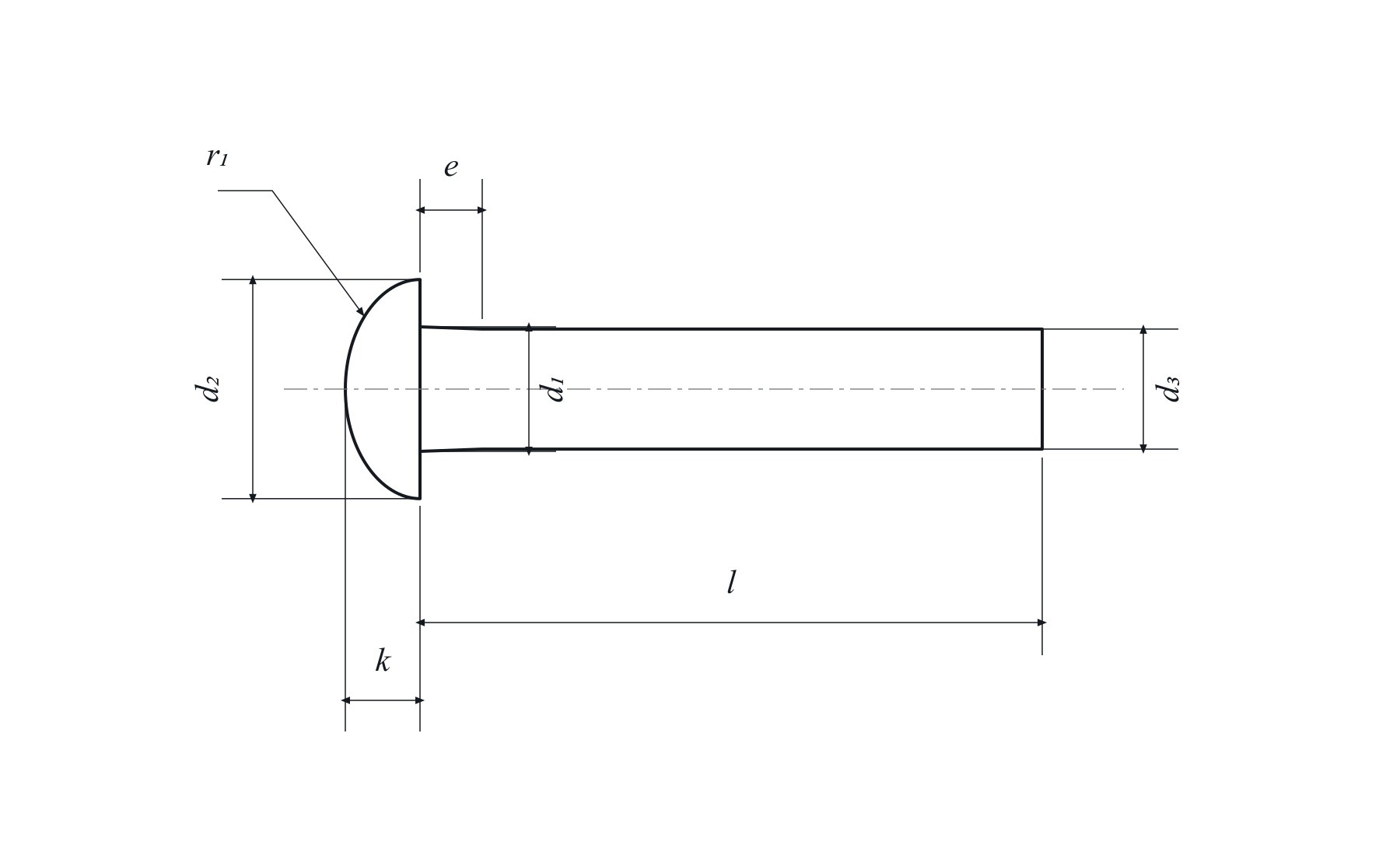

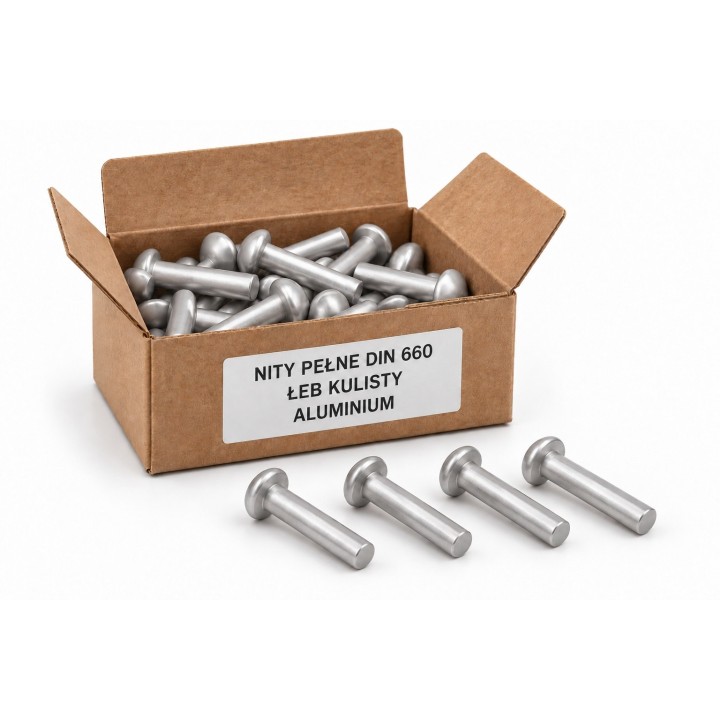

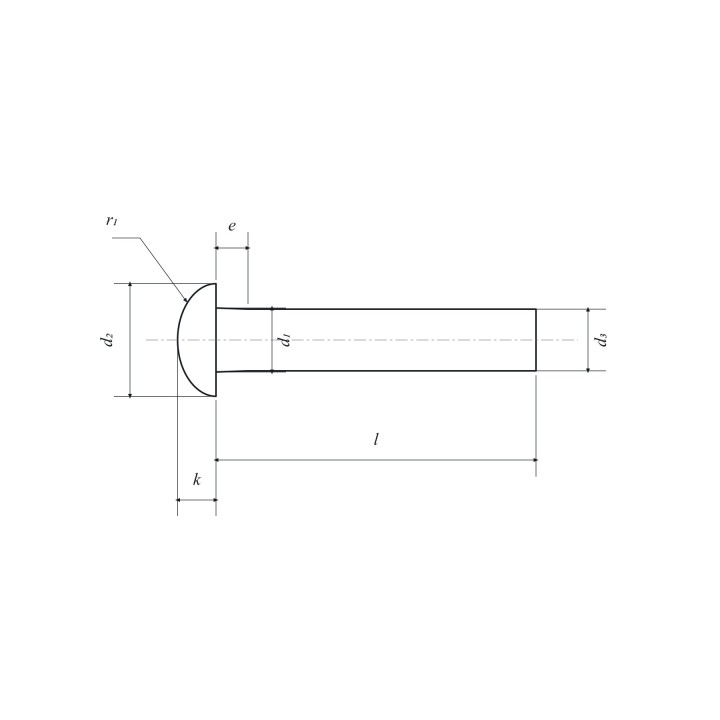

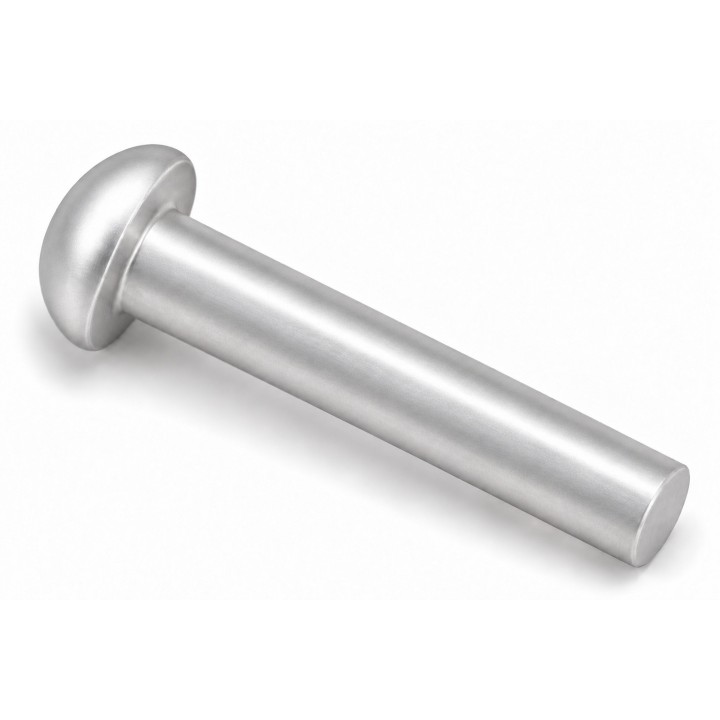

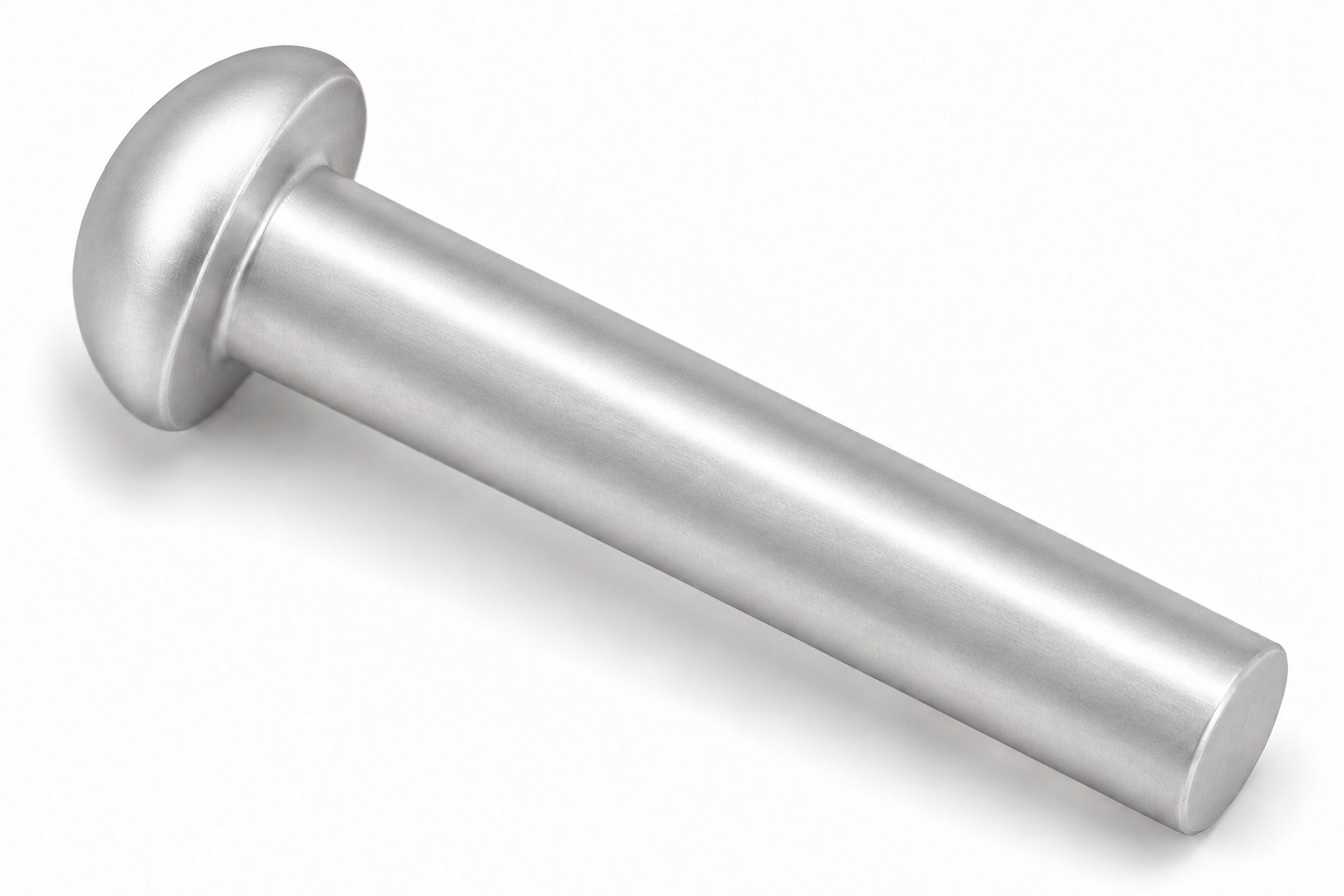

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat pokazuje nit przed montażem i jest ilustracją katalogową, a nie dokumentacją produkcyjną.

Najczęstsze pytania

Ile nitów obejmuje cena?

Cena dotyczy 2000 sztuk.

Czy długość 8 mm obejmuje łeb?

Nie. Nominalna długość 8 mm jest mierzona pod fabrycznym łbem kulistym.

Co oznaczają formy A i B w tabeli montażowej?

Forma A to zamknięcie kuliste po zakuciu, a forma B to zamknięcie stożkowe. Dla tego rozmiaru grubość s — forma A: 3 mm; forma B: 5 mm. Otwór montażowy: 4,2 mm.

Z jakiego materiału wykonano nit?

To wariant aluminiowy bez pokrycia. Karta techniczna dla aluminium podaje Al 99,5 i normę materiałową DIN 1769-1.
