4x16 Nity pełne aluminiowe z łbem kulistym DIN 660 2000 szt.

Nity pełne aluminiowe DIN 660 — 4 × 16 mm, łeb kulisty, 2000 sztuk

Nit pełny aluminiowy bez pokrycia, z fabrycznym łbem kulistym i pełnym trzpieniem cylindrycznym. Połączenie wykonuje się przez zakucie wolnego końca trzpienia. Rozmiar 4 × 16 mm oznacza nominalną średnicę trzpienia 4 mm i długość 16 mm mierzoną pod łbem. Karta techniczna wskazuje DIN 660 i odniesienie PN 82952.

Wymiary i parametry nita przed montażem

• Norma: DIN 660
• Odniesienie PN: PN 82952
• Rodzaj nita: Pełny
• Rodzaj łba: Kulisty
• Średnica trzpienia d1: 4 mm
• Odchyłka średnicy d1: ±0,1 mm
• Długość trzpienia l: 16 mm (pod łbem, nominalnie)
• Średnica łba d2: 7 mm
• Tolerancja średnicy łba d2: h15
• Minimalna średnica d3: 3,87 mm
• Wymiar e: maks. 2 mm
• Wysokość łba k: 2,4 mm
• Tolerancja wysokości łba k: js14
• Promień łba r1: około 3,8 mm
• Materiał: Aluminium Al
• Gatunek aluminium wg karty: Al 99,5
• Powłoka: Bez pokrycia
• Minimalna wytrzymałość Rm wg karty: 100 N/mm²
• Norma materiałowa wg karty: DIN 1769-1
• Wymagania ogólne wg karty: DIN 101

Dla wariantu aluminiowego karta podaje Al 99,5, minimalną wytrzymałość Rm 100 N/mm² i normę materiałową DIN 1769-1. Są to wymagania katalogowe karty, a nie wynik badania tej partii, świadectwo materiałowe ani dopuszczalne obciążenie gotowego połączenia.

Wymiary montażowe według karty technicznej

Forma A oznacza kuliste zamknięcie po zakuciu; forma B oznacza stożkowe zamknięcie po zakuciu. Są to dwa sposoby uformowania wolnego końca nita. Nie zmieniają fabrycznego łba kulistego. Wartości s dotyczą osobno każdej formy, a nie wspólnego zakresu grubości.

• Otwór montażowy d7: 4,2 mm
• Tolerancja otworu d7: H12
• Grubość łączonych elementów s — forma A: 9 mm
• Grubość łączonych elementów s — forma B: 11 mm
• Średnica zakuwki d8: 7 mm
• Wysokość zakuwki k1 — forma A: 2,4 mm
• Wysokość zakuwki k2 — forma B: około 1,9 mm
• Głębokość t1 — forma B: 1,8 mm

Dobór nita i sposobu zakuwania wymaga uwzględnienia grubości elementów, przygotowania otworu i zastosowanych narzędzi. Podano oznaczenia tolerancji z karty; nie dodano niepotwierdzonych liczbowych odchyłek długości.

Zakres dostawy i masa

Jednostka sprzedaży: opakowanie — 2000 nitów aluminiowych DIN 660 4 × 16 mm. Cena dotyczy tej ilości.

Orientacyjna masa katalogowa właściwego pełnego opakowania 2000 sztuk: 1,36 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

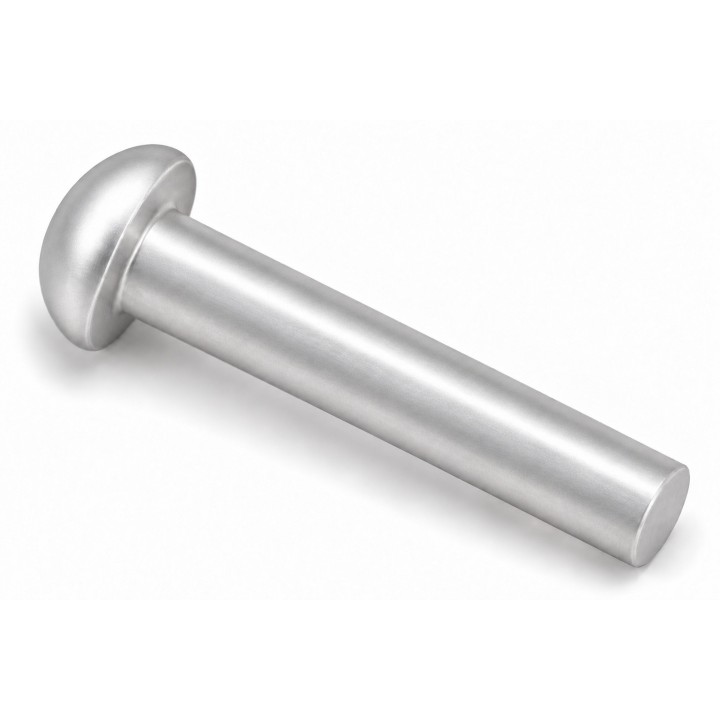

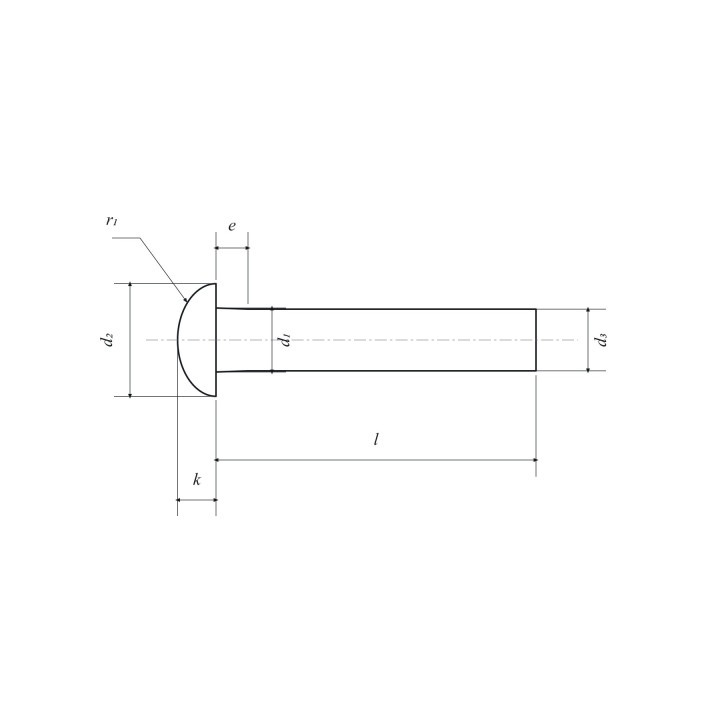

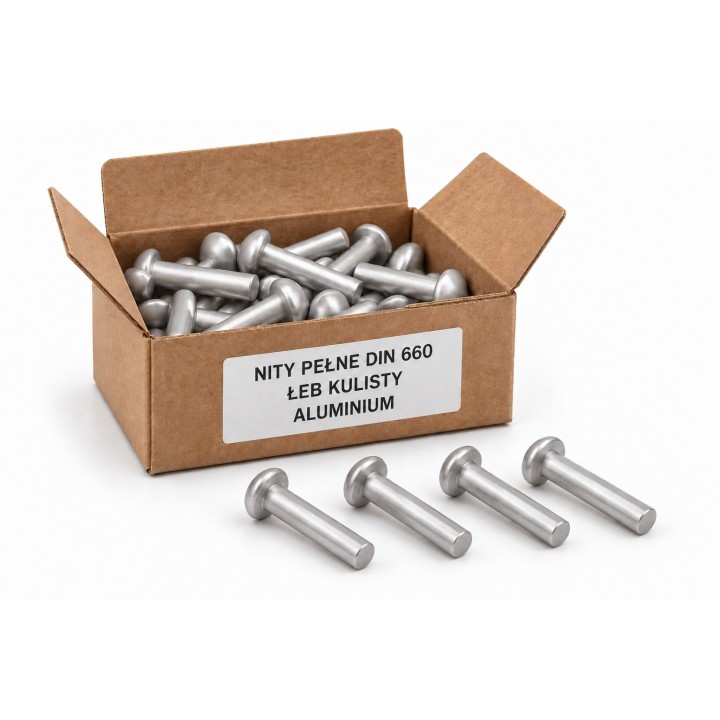

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat pokazuje nit przed montażem i jest ilustracją katalogową, a nie dokumentacją produkcyjną.

Najczęstsze pytania

Ile nitów obejmuje cena?

Cena dotyczy 2000 sztuk.

Czy długość 16 mm obejmuje łeb?

Nie. Nominalna długość 16 mm jest mierzona pod fabrycznym łbem kulistym.

Co oznaczają formy A i B w tabeli montażowej?

Forma A to zamknięcie kuliste po zakuciu, a forma B to zamknięcie stożkowe. Dla tego rozmiaru grubość s — forma A: 9 mm; forma B: 11 mm. Otwór montażowy: 4,2 mm.

Z jakiego materiału wykonano nit?

To wariant aluminiowy bez pokrycia. Karta techniczna dla aluminium podaje Al 99,5 i normę materiałową DIN 1769-1.
