M22x1,5 Korki sześciokątne z kołnierzem DIN 910, stal czarna, 4 szt.

M22x1,5 Korki sześciokątne z kołnierzem DIN 910, stal czarna, 4 szt.
Korki DIN 910 z zewnętrznym łbem sześciokątnym, kołnierzem i gwintem walcowym służą do zaślepiania otworów gwintowanych w korpusach, obudowach i innych elementach maszyn. Kołnierz tworzy powierzchnię docisku dla odpowiednio dobranej uszczelki.
Parametry techniczne
- Norma produktu: DIN 910.
- Gwint d₁: metryczny walcowy M22×1,5.
- Średnica nominalna gwintu: 22 mm.
- Skok gwintu: 1,5 mm.
- Średnica kołnierza d₂: 27 mm, tolerancja h14.
- Grubość kołnierza c: 4 mm, tolerancja 0/+0,5 mm.
- Długość całkowita l: około 26 mm.
- Wysokość łba m: 8 mm, tolerancja ±½ IT15.
- Rozmiar klucza s: 19 mm.
- Materiał: stal.
- Wykończenie: bez powłoki, stal czarna.
- Ilość w opakowaniu: 4 szt.

Montaż i zakres dostawy
Przed montażem należy sprawdzić zgodność gwintu otworu oraz dobrać uszczelkę według DIN 7603. Jej forma i materiał powinny odpowiadać medium, temperaturze i ciśnieniu pracy. Dobór momentu dokręcania oraz warunków pracy należy oprzeć na dokumentacji połączenia. Gwint walcowy tej oferty wymaga właściwego uszczelnienia pod kołnierzem.
Jednostka sprzedaży: 1 całe opakowanie zawierające 4 sztuki korków. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 4 sztuk: 0,30 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

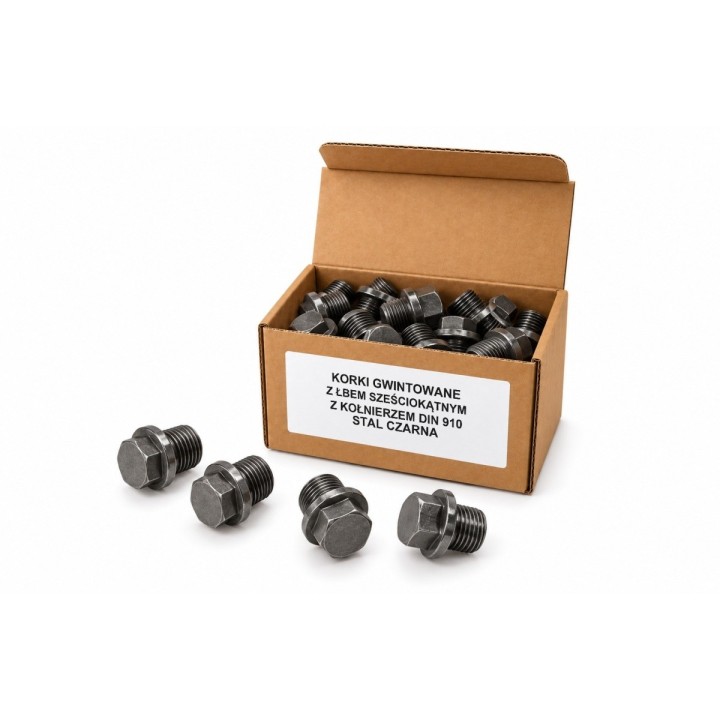

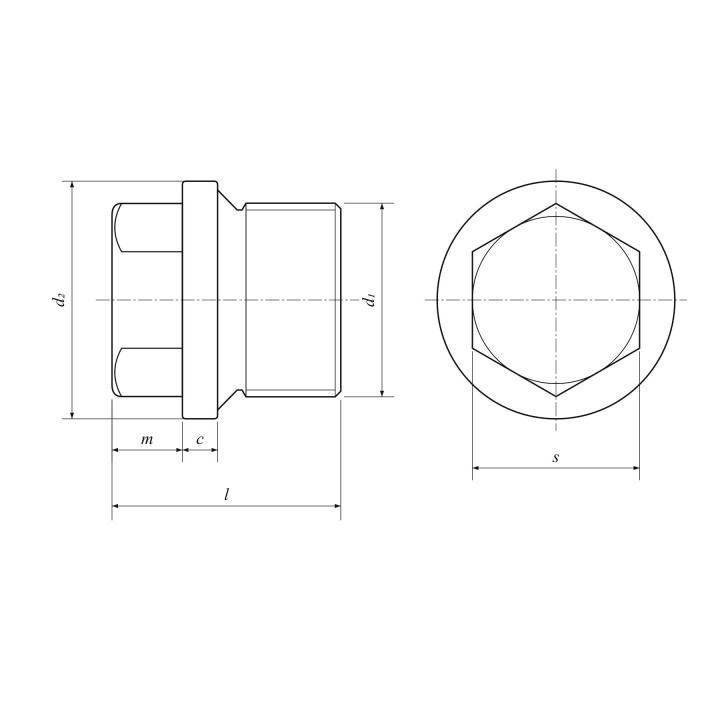

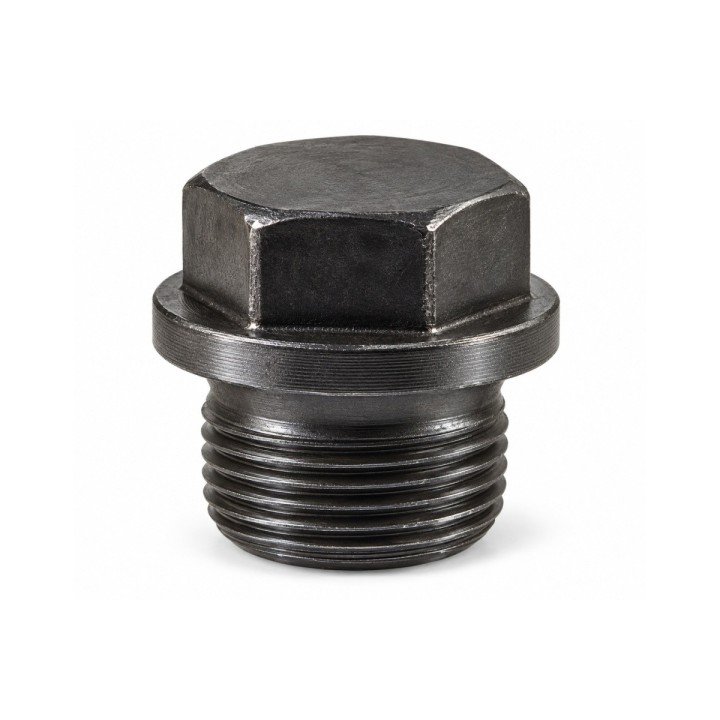

Grafiki przedstawiają konstrukcję rodziny stalowych korków DIN 910. Właściwy gwint, wymiary oraz ilość tej oferty podano powyżej. Rysunek ma charakter poglądowy; nie stanowi dokumentacji produkcyjnej.
-
NormaDIN 910
-
Jednostka sprzedażyopakowanie
-
MateriałStal
-
Rodzaj gwintuMetryczny walcowy
-
GwintM22×1,5
-
PokrycieBez powłoki
-
Ilość w opakowaniu4 szt.
-
Masa opakowania0,30 kg
-
Średnica nominalna gwintu22 mm
-
Skok gwintu1,5 mm
-
Średnica kołnierza d227 mm (h14)
-
Grubość kołnierza c4 mm (0/+0,5 mm)
-
Długość całkowita lokoło 26 mm
-
Wysokość łba m8 mm (±½ IT15)
-
Rozmiar klucza s19 mm
