M12x1,5 Korki gwintowane z kołnierzem DIN 908, stal czarna, 15 szt.

M12x1,5 Korki gwintowane z kołnierzem DIN 908, stal czarna, 15 szt.

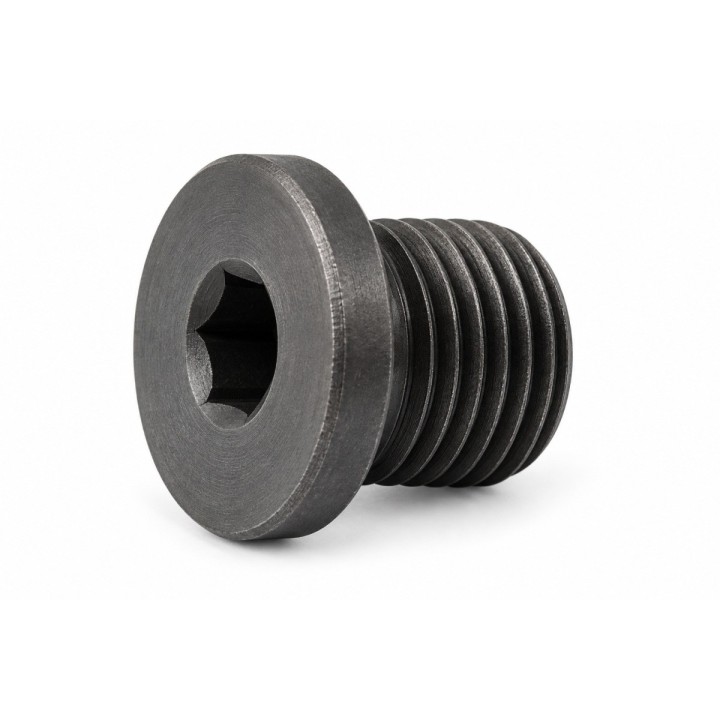

Korki DIN 908 z kołnierzem, gwintem walcowym i wewnętrznym gniazdem sześciokątnym służą do zaślepiania otworów gwintowanych w korpusach, obudowach i innych elementach maszyn. Kołnierz tworzy powierzchnię docisku dla odpowiednio dobranej uszczelki.
Parametry techniczne
- Norma produktu: DIN 908.
- Gwint d₁: metryczny walcowy M12×1,5.
- Średnica nominalna gwintu: 12 mm.
- Skok gwintu: 1,5 mm.
- Średnica kołnierza d₂: 17 mm, tolerancja h14.
- Grubość kołnierza c: 3 mm, tolerancja 0/+0,5 mm.
- Długość i: 12 mm, tolerancja ±0,2 mm.
- Rozmiar gniazda sześciokątnego s: 6 mm, tolerancja D12.
- Minimalna głębokość gniazda t: 7 mm.
- Materiał: stal.
- Wykończenie: bez powłoki, stal czarna.
- Ilość w opakowaniu: 15 szt.

Montaż i zakres dostawy
Przed montażem należy sprawdzić zgodność gwintu otworu oraz dobrać uszczelkę według DIN 7603. Jej forma i materiał powinny odpowiadać medium, temperaturze i ciśnieniu pracy. Dobór momentu dokręcania oraz warunków pracy należy oprzeć na dokumentacji połączenia. Gwint walcowy tej oferty wymaga właściwego uszczelnienia pod kołnierzem.

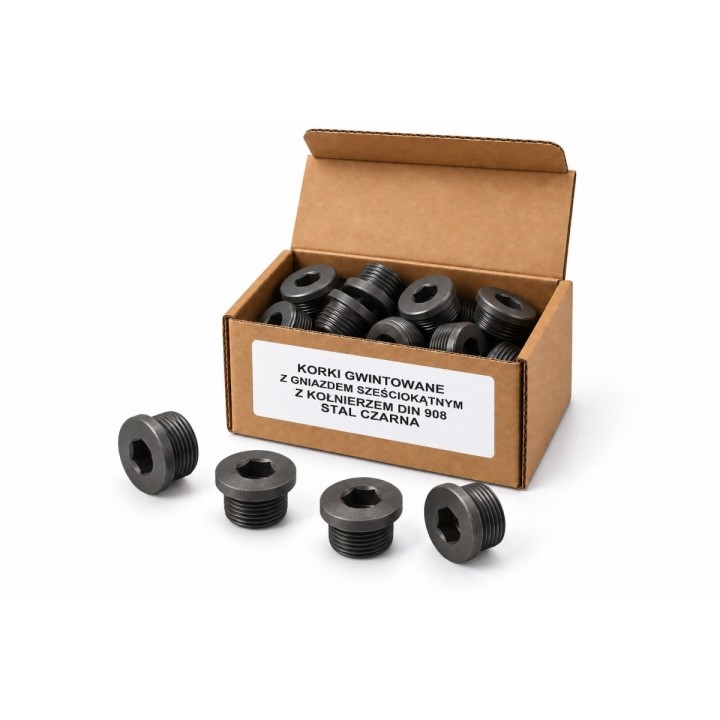

Jednostka sprzedaży: 1 całe opakowanie zawierające 15 sztuk korków. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 15 sztuk: 0,18 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

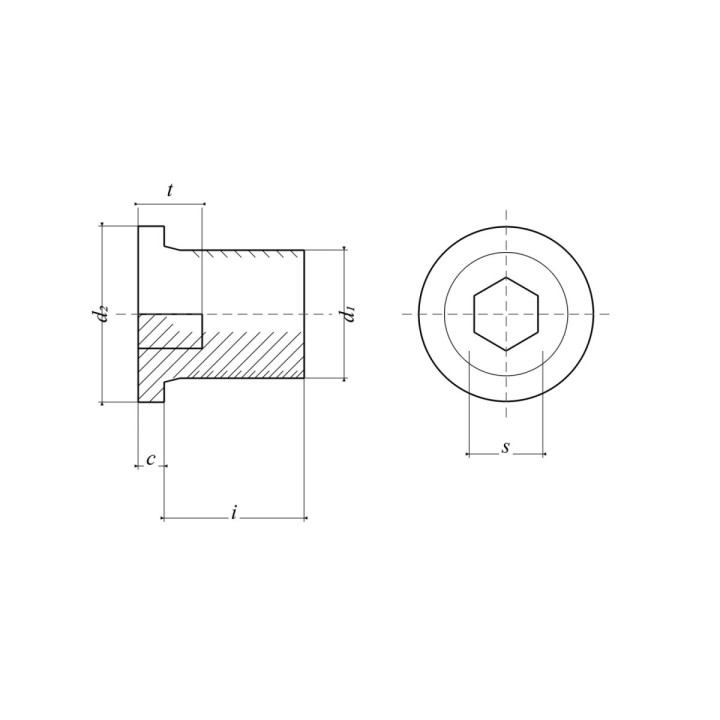

Grafiki przedstawiają konstrukcję rodziny stalowych korków DIN 908. Właściwy gwint, wymiary oraz ilość tej oferty podano powyżej. Rysunek ma charakter poglądowy; nie stanowi dokumentacji produkcyjnej.
-
NormaDIN 908
-
Jednostka sprzedażyopakowanie
-
MateriałStal
-
Rodzaj gwintuMetryczny walcowy
-
GwintM12×1,5
-
PokrycieBez powłoki
-
Ilość w opakowaniu15 szt.
-
Masa opakowania0,18 kg
-
Średnica nominalna gwintu12 mm
-
Skok gwintu1,5 mm
-
Minimalna głębokość gniazda t7 mm
-
Rozmiar gniazda s6 mm (D12)
-
Średnica kołnierza d217 mm (h14)
-
Grubość kołnierza c3 mm (0/+0,5 mm)
-
Długość i12 mm (±0,2 mm)
