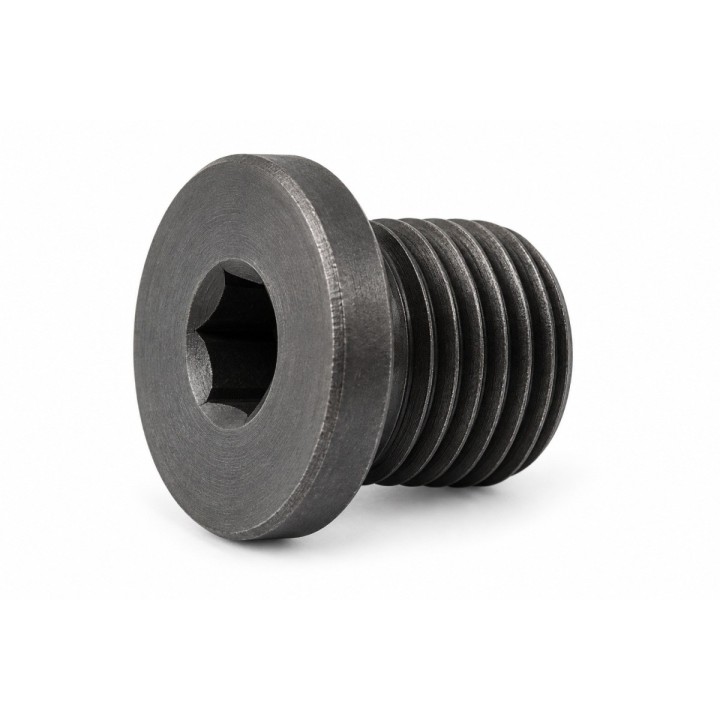

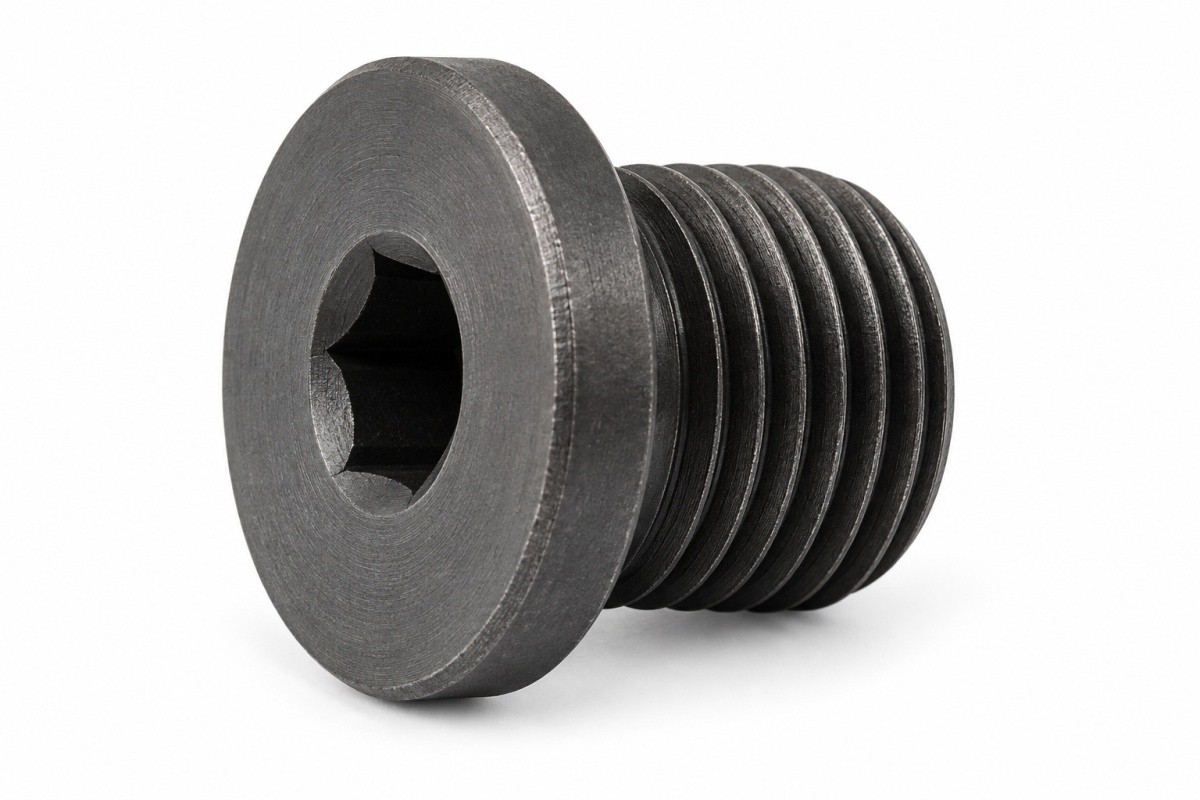

M42x2 Korki gwintowane z kołnierzem DIN 908, stal czarna, 100 szt.

M42x2 Korki gwintowane z kołnierzem DIN 908, stal czarna, 100 szt.
Korki DIN 908 z kołnierzem, gwintem walcowym i wewnętrznym gniazdem sześciokątnym służą do zaślepiania otworów gwintowanych w korpusach, obudowach i innych elementach maszyn. Kołnierz tworzy powierzchnię docisku dla odpowiednio dobranej uszczelki.
Parametry techniczne
- Norma produktu: DIN 908.
- Gwint d₁: metryczny walcowy M42×2.
- Średnica nominalna gwintu: 42 mm.
- Skok gwintu: 2 mm.
- Średnica kołnierza d₂: 49 mm, tolerancja h14.
- Grubość kołnierza c: 5 mm, tolerancja 0/+0,5 mm.
- Długość i: 16 mm, tolerancja ±0,2 mm.
- Rozmiar gniazda sześciokątnego s: 22 mm, tolerancja D12.
- Minimalna głębokość gniazda t: 10,5 mm.
- Materiał: stal.
- Wykończenie: bez powłoki, stal czarna.
- Ilość w opakowaniu: 100 szt.

Montaż i zakres dostawy
Przed montażem należy sprawdzić zgodność gwintu otworu oraz dobrać uszczelkę według DIN 7603. Jej forma i materiał powinny odpowiadać medium, temperaturze i ciśnieniu pracy. Dobór momentu dokręcania oraz warunków pracy należy oprzeć na dokumentacji połączenia. Gwint walcowy tej oferty wymaga właściwego uszczelnienia pod kołnierzem.

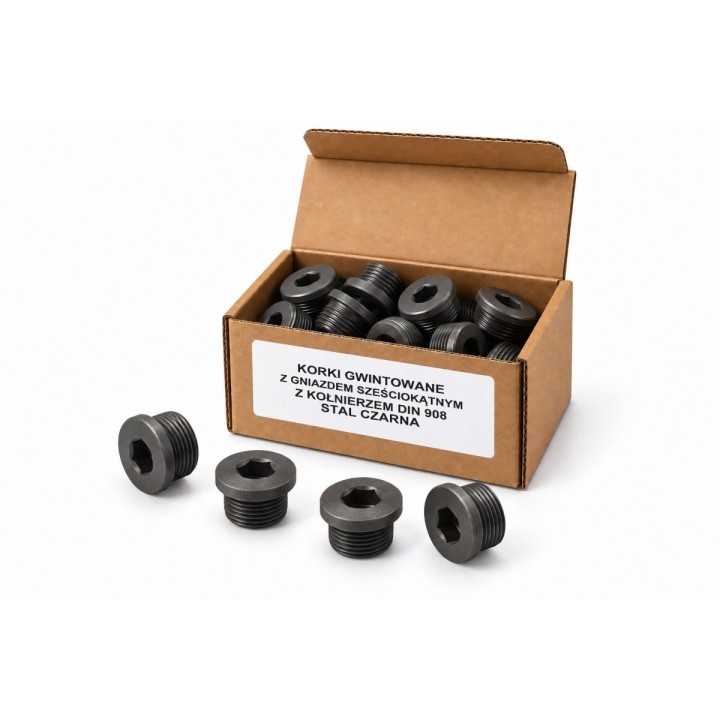

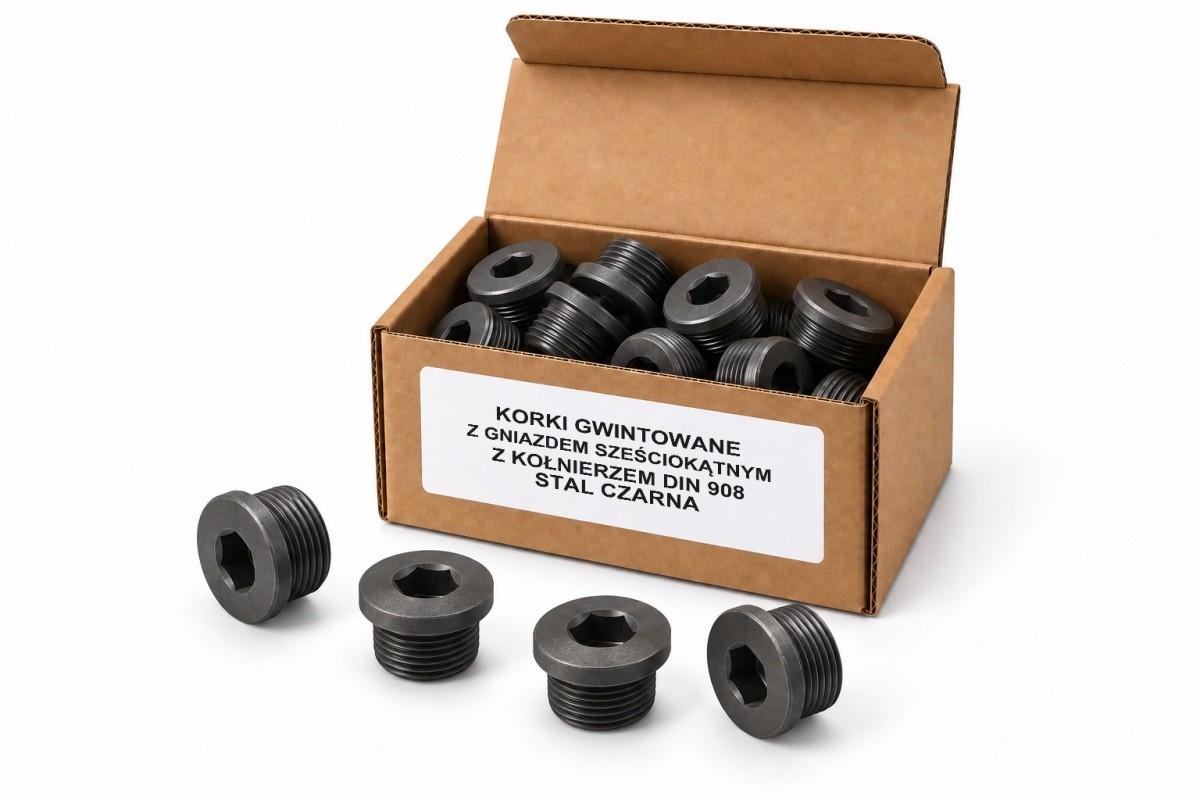

Jednostka sprzedaży: 1 całe opakowanie zawierające 100 sztuk korków. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 100 sztuk: 19,32 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

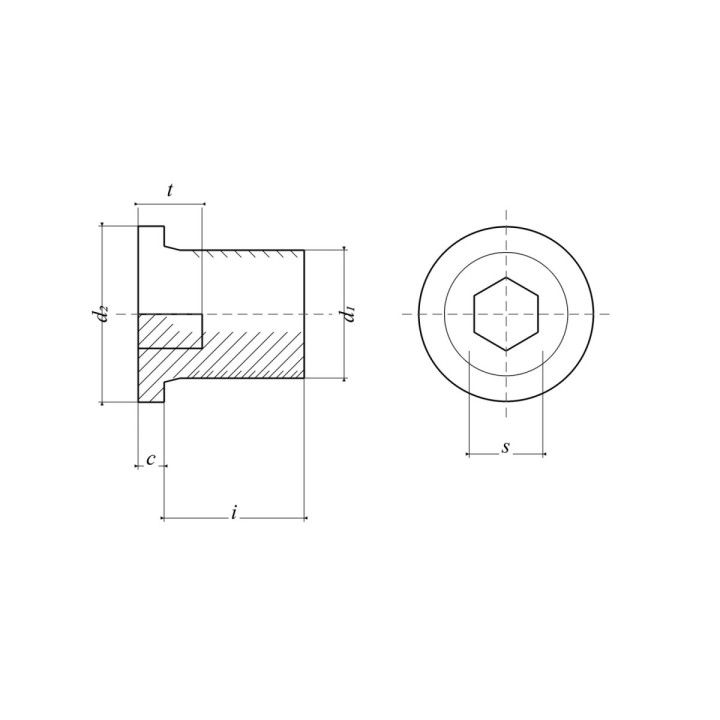

Grafiki przedstawiają konstrukcję rodziny stalowych korków DIN 908. Właściwy gwint, wymiary oraz ilość tej oferty podano powyżej. Rysunek ma charakter poglądowy; nie stanowi dokumentacji produkcyjnej.
-
NormaDIN 908
-
Jednostka sprzedażyopakowanie
-
MateriałStal
-
Rodzaj gwintuMetryczny walcowy
-
GwintM42×2
-
PokrycieBez powłoki
-
Ilość w opakowaniu100 szt.
-
Masa opakowania19,32 kg
-
Średnica nominalna gwintu42 mm
-
Skok gwintu2 mm
-
Minimalna głębokość gniazda t10,5 mm
-
Rozmiar gniazda s22 mm (D12)
-
Średnica kołnierza d249 mm (h14)
-
Grubość kołnierza c5 mm (0/+0,5 mm)
-
Długość i16 mm (±0,2 mm)
