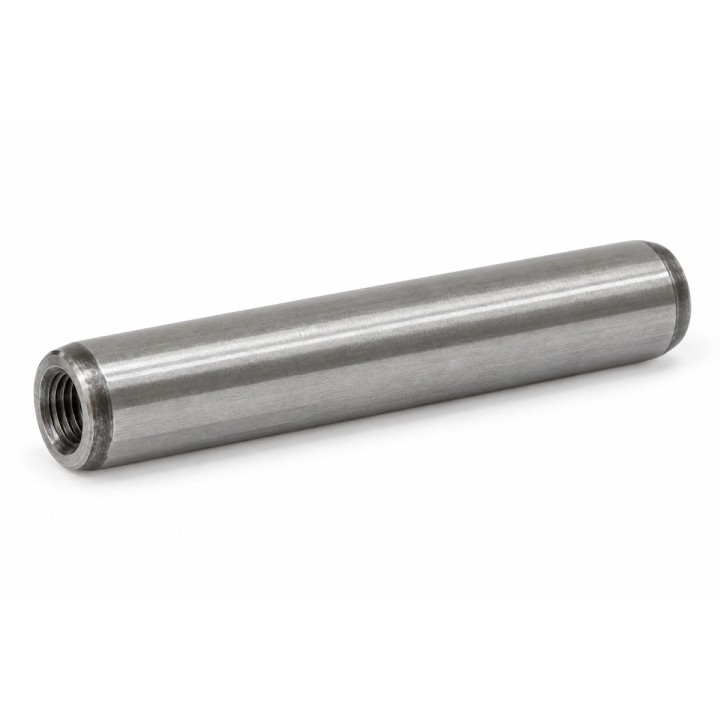

8x70 Kołki z gwintem wewnętrznym DIN 7979D, stal m6, 25 szt.

8x70 Kołki z gwintem wewnętrznym DIN 7979D, stal m6, 25 szt.
Hartowane i szlifowane kołki walcowe służą do ustalania i powtarzalnego pozycjonowania części maszyn, przyrządów oraz oprzyrządowania. Gwint wewnętrzny umożliwia użycie odpowiedniego narzędzia do wyciągania kołka podczas demontażu.
Parametry techniczne
- Norma produktu: DIN 7979D.
- Oznaczenie odniesienia: ~ISO 8735 — odpowiednik przybliżony.
- Rozmiar nominalny: 8×70 mm.
- Średnica d₁: 8 mm, tolerancja m6.
- Długość l: 70 mm.
- Gwint wewnętrzny d₂: M5.
- Wymiar t₁: 8 mm, zgodnie z oznaczeniem na rysunku.
- Materiał: stal hartowana, powierzchnia walcowa szlifowana.
- Twardość: 60 ±2 HRC.
- Wykończenie: bez powłoki.
- Ilość w opakowaniu: 25 szt.

Montaż i zakres dostawy
Kołek należy osadzać osiowo w odpowiednio przygotowanym otworze. Dobór pasowania, otworu oraz narzędzia do demontażu powinien wynikać z dokumentacji konstrukcyjnej połączenia. Gwint wewnętrzny służy do wyciągania; nie jest oznaczeniem średnicy zewnętrznej kołka.

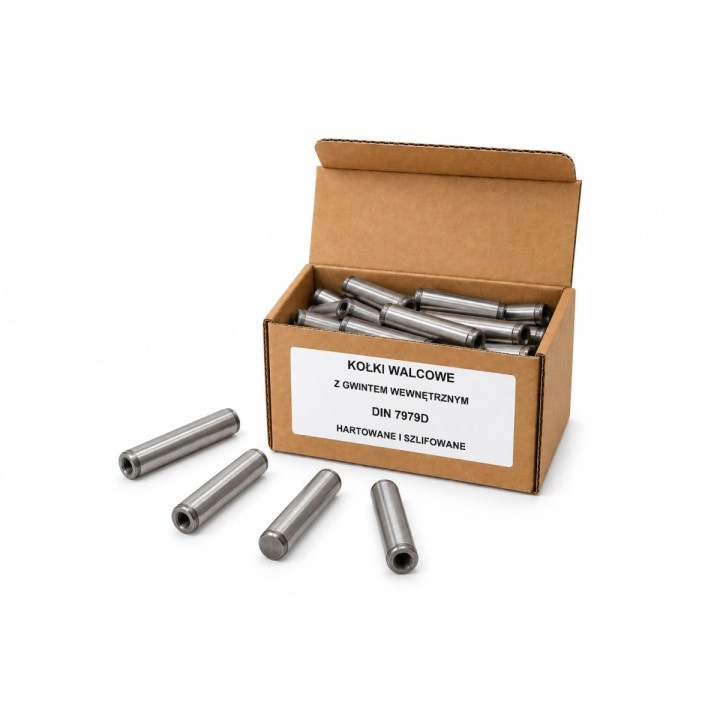

Jednostka sprzedaży: 1 całe opakowanie zawierające 25 sztuk. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 25 sztuk: 0,64 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

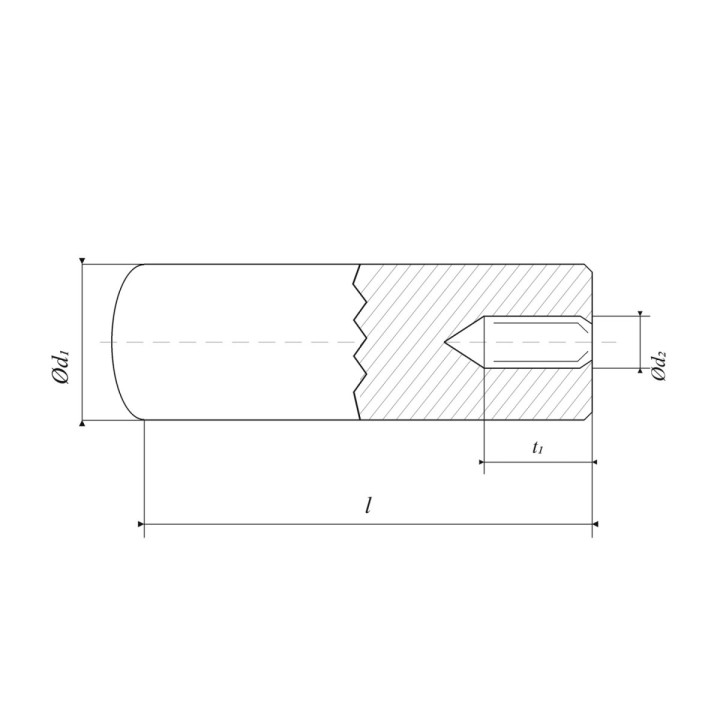

Grafiki przedstawiają konstrukcję rodziny kołków z gwintem wewnętrznym. Rozmiar, tolerancję, gwint i ilość tej oferty określają parametry powyżej. Rysunek ma charakter poglądowy; nie stanowi dokumentacji produkcyjnej.
-
NormaDIN 7979D (~ISO 8735)
-
Jednostka sprzedażyopakowanie
-
MateriałStal hartowana i szlifowana
-
Średnica nominalna8 mm
-
Długość70 mm
-
Gwint wewnętrznyM5
-
PokrycieBez powłoki
-
Tolerancja średnicym6
-
Ilość w opakowaniu25 szt.
-
Masa opakowania0,64 kg
-
Twardość60 ±2 HRC
-
Wymiar t18 mm
