Koło pasowe SPZ 56/1 pod tuleję Taper Lock 1008 — Optibelt

Oferta obejmuje samo koło pasowe. Tuleja Taper Lock nie jest dołączona i jest sprzedawana osobno.

Jednorowkowe koło pasowe Optibelt TB SPZ 56/1 z żeliwa, koło pełne, przeznaczone do montażu z tuleją Taper Lock typu 1008. Otwór tulei dobierz do średnicy wału.

Wymiary i parametry koła

Jak dobrać koło i tuleję

Sprawdź profil pasa, średnicę koła i liczbę rowków. Zastosuj tuleję typu 1008, a jej otwór dobierz do wału. Oznaczenie 1008 określa typ tulei, nie średnicę wału. Uwzględnij połączenie wpustowe. Sprzedaż od 1 sztuki, realizacja do 48 godzin. Cena koła nie zawiera tulei; oba produkty zamawia się oddzielnie.

Montaż tulei Taper Lock 1008 — skrót dla Optibelt

Wyłącz napęd i zabezpiecz go przed uruchomieniem. Stosuj instrukcję producenta maszyny.

1. Odtłuść wał, otwór tulei i oba stożki; pozostaw je bez oleju.
2. Włóż tuleję w piastę i zgraj połówki otworów gwintowanych z niegwintowanymi.
3. Naoliw lekko same śruby i wkręć je luźno.
4. Ustaw zespół na wale; przy wpuście zachowaj luz nad nim. Sprawdź ustawienie kół przed dokręceniem i po nim.
5. Dokręcaj równomiernie kluczem dynamometrycznym: Optibelt TB 1008 — 5,7 Nm na każdą z dwóch śrub. Nie przenoś wartości na inne typy lub marki.
6. Po 30–60 minutach pracy zatrzymaj i zabezpiecz maszynę; sprawdź dokręcenie. Wolne otwory zabezpiecz smarem według instrukcji.

Skrót nie zastępuje instrukcji konkretnej tulei i maszyny. Pełna instrukcja Optibelt — PDF, tabela na stronie 2, montaż na stronie 4.

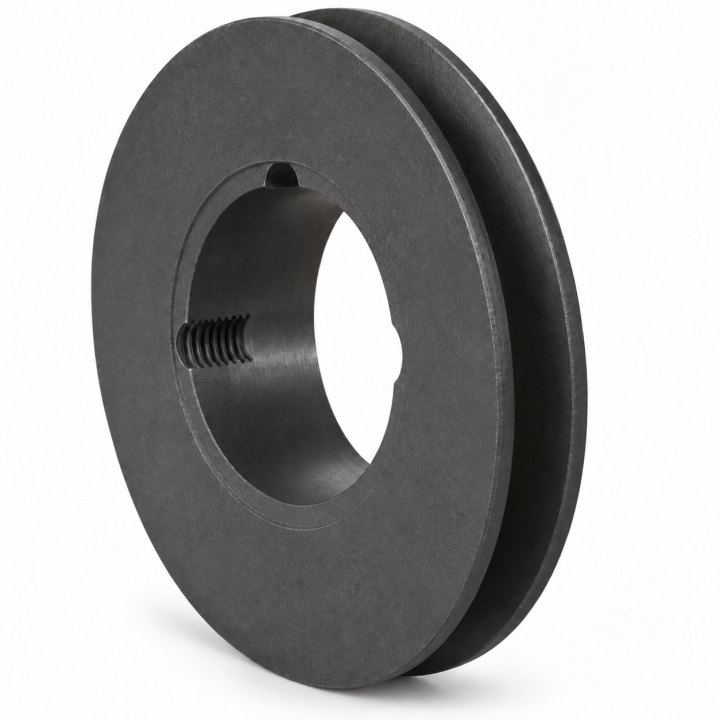

Grafika główna jest autorską wizualizacją poglądową właściwej konstrukcji koła jednorowkowego bez tulei. Wymiary i wymagany typ tulei określa tabela oferty.

Przed doborem pasa sprawdź dopuszczalną minimalną średnicę koła i warunki pracy w dokumentacji konkretnego pasa. Grupa katalogowa nie oznacza jednakowych ograniczeń dla wszystkich konstrukcji pasów.
