6x16 Kołki sprężyste zwijane ISO 8750/DIN 7343, stal czarna, 100 szt.

6x16 Kołki sprężyste zwijane ISO 8750/DIN 7343, stal czarna, 100 szt.

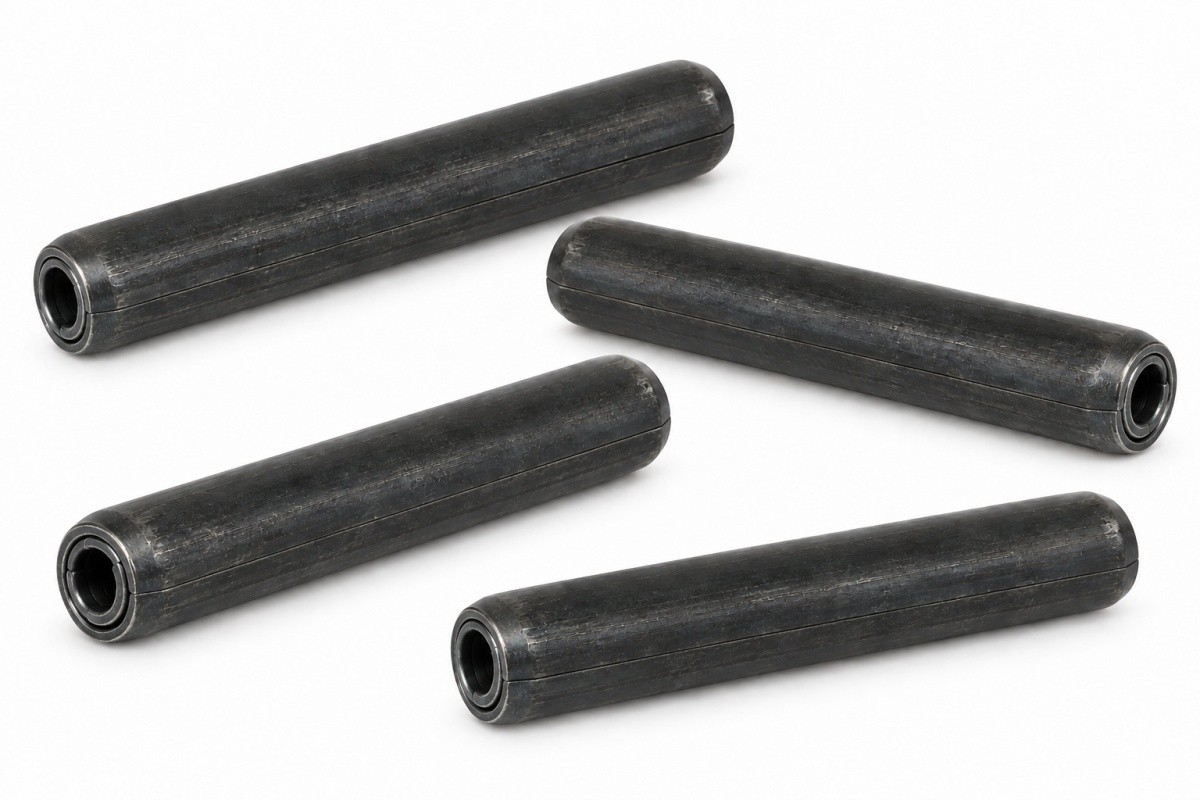

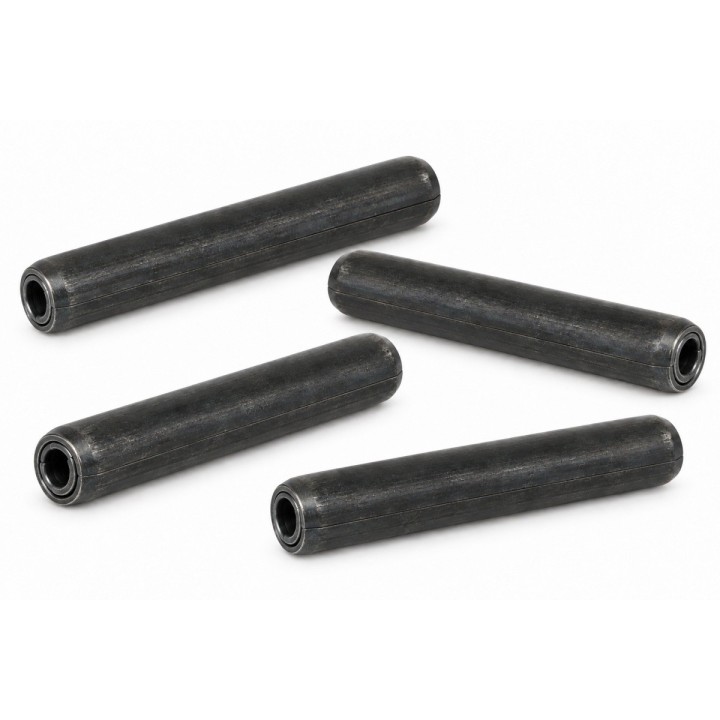

Kołki sprężyste zwijane w wykonaniu zwykłym służą do ustalania, łączenia i zabezpieczania części maszyn. Zwinięta taśma stalowa tworzy sprężysty przekrój spiralny, który dopasowuje się do otworu montażowego.
Parametry techniczne
- Norma: ISO 8750, dawniej DIN 7343.
- Wykonanie: zwijane, zwykłe.
- Rozmiar nominalny: 6×16 mm.
- Średnica nominalna d1: 6 mm.
- Długość l: 16 mm.
- Średnica zewnętrzna przed montażem: 6,25–6,50 mm.
- Średnica sfazowanego końca d2: 5,85 mm według tabeli wymiarów przed montażem.
- Grubość taśmy s: 0,50 mm.
- Długość sfazowania a: 1,50 mm.
- Materiał: hartowana i odpuszczana stal sprężynowa.
- Wykończenie: bez powłoki, powierzchnia czarna.

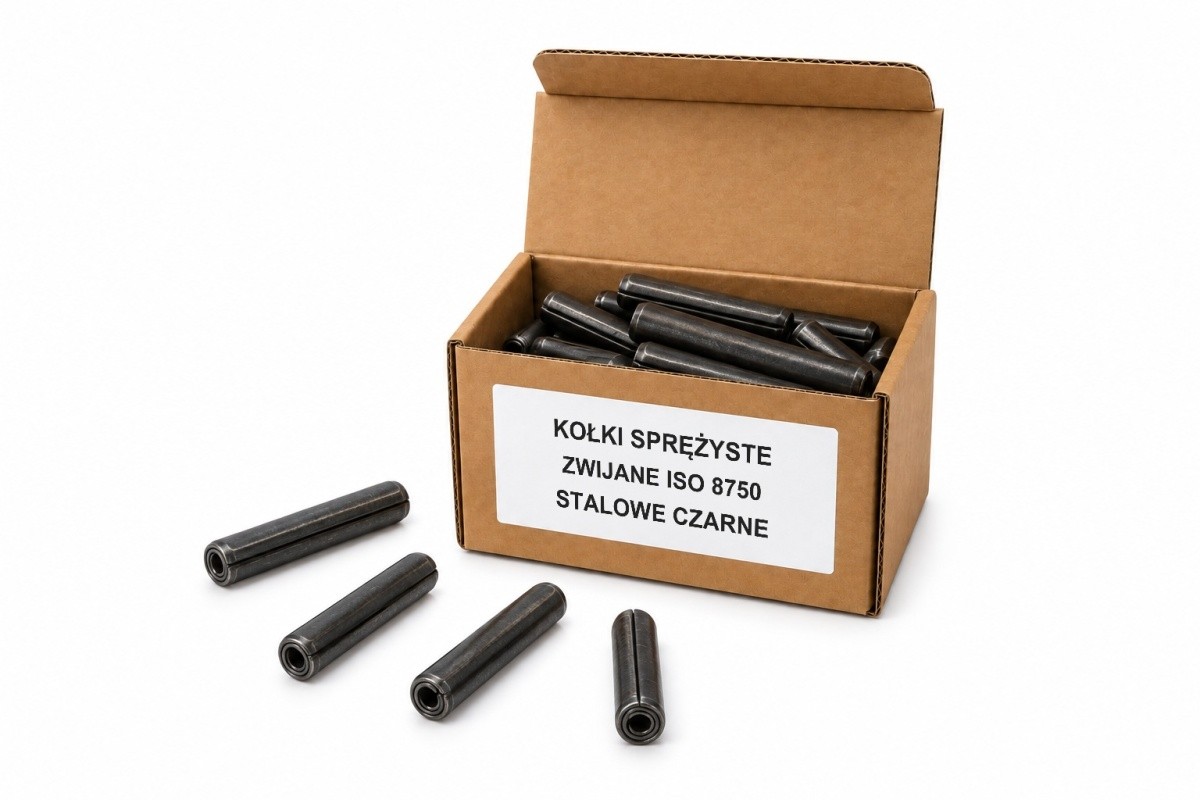

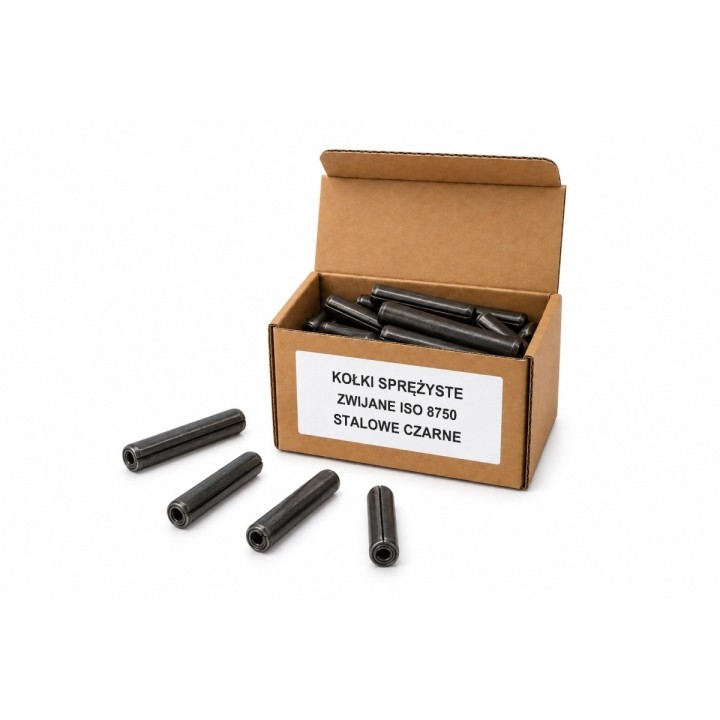

- Ilość w opakowaniu: 100 szt.

Montaż i zakres dostawy
Zalecany otwór montażowy ma nominalną średnicę 6 mm i klasę dokładności H12. Kołek należy wprowadzać osiowo. Dobór połączenia i sposób montażu trzeba dostosować do materiału części oraz obciążeń.
Jednostka sprzedaży: 1 całe opakowanie zawierające 100 sztuk. Cena dotyczy całego opakowania.

Masa opakowania
Orientacyjna masa katalogowa właściwego pełnego opakowania 100 sztuk: 0,21 kg. Jest to masa katalogowa tej paczki; nie jest wynikiem ważenia w NERON ani mnożenia zaokrąglonej masy pojedynczej sztuki.

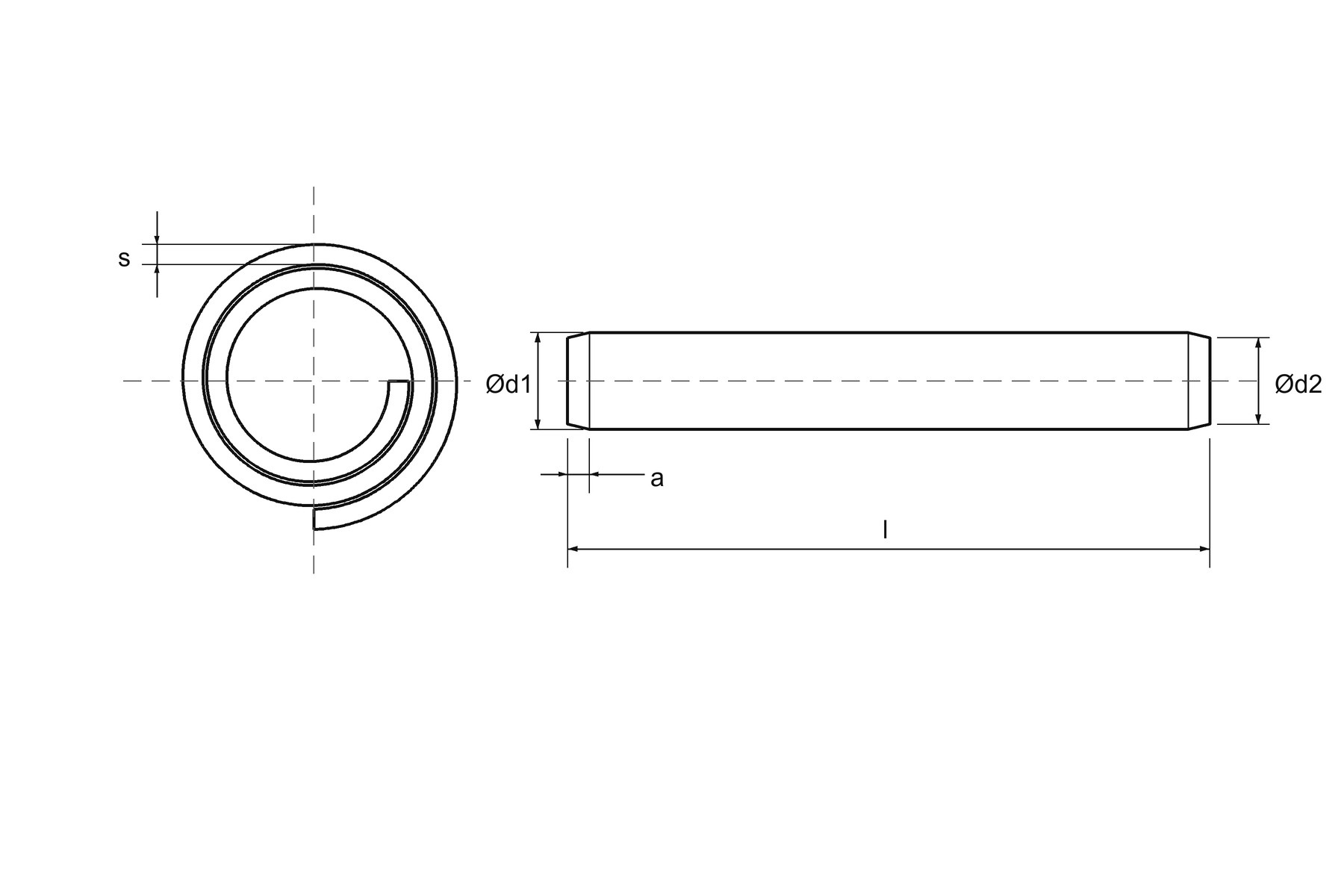

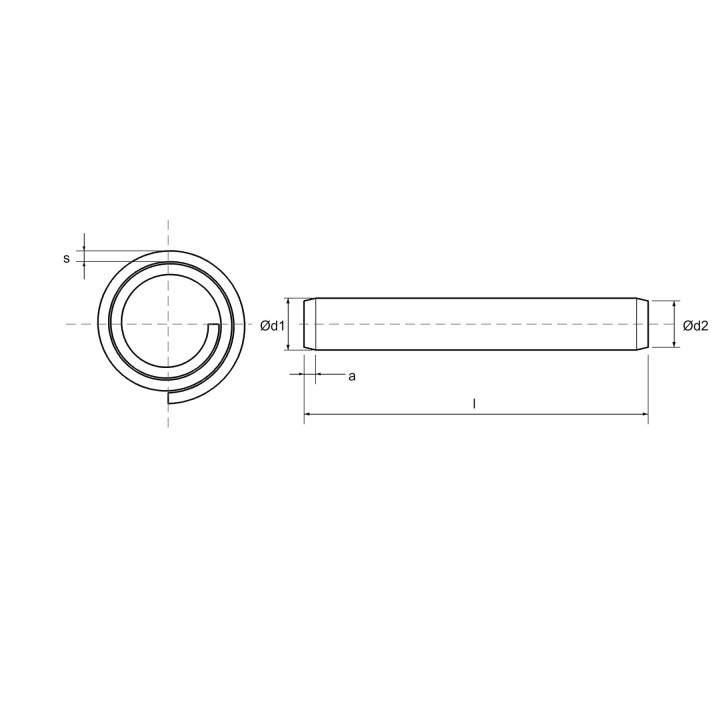

Grafiki przedstawiają konstrukcję rodziny kołków zwijanych. Rozmiar i ilość tej oferty określają parametry powyżej. Rysunek ma charakter poglądowy.
-
NormaISO 8750 (DIN 7343)
-
Jednostka sprzedażyopakowanie
-
MateriałHartowana stal sprężynowa
-
Średnica nominalna6 mm
-
Długość16 mm
-
PokrycieBez powłoki
-
Ilość w opakowaniu100 szt.
-
Masa opakowania0,21 kg
-
Średnica przed montażem6,25–6,50 mm
-
Sfazowanie1,50 mm
-
WykonanieZwijane zwykłe
-
Grubość taśmy0,50 mm
-
Średnica sfazowanego końca5,85 mm
