Tarcza łańcuchowa 10B-3 5/8" Z=48 bez piasty, hartowana - Noname

Tarcza łańcuchowa Noname 10B-3 Z48 bez piasty — trzy rzędy, zęby hartowane

Trzyrzędowa tarcza łańcuchowa Noname do łańcucha rolkowego 10B-3 o podziałce 15,875 mm (5/8 cala). Wariant ma 48 zębów na każdym z trzech wieńców, jest wykonany ze stali węglowej i ma hartowane zęby. Noname to uzgodnione oznaczenie sklepowe produktu bez producenta wskazanego na karcie dostawcy, nie potwierdzona nazwa wytwórcy. Konstrukcja bez piasty odróżnia go od koła z piastą oraz koła pod tuleję Taper Lock.

Najważniejsze parametry

• Seria łańcucha: 10B-3, trzy rzędy.
• Liczba zębów z: 48.
• Wykonanie: tarcza bez piasty, zęby hartowane.
• Materiał: stal węglowa.
• Średnica otworu d: 25 mm.
• Sprzedaż od 1 sztuki; realizacja do 48 godzin.

Wymiary nominalne

Dobór i zastosowanie

Tarcza jest elementem trzyrzędowej przekładni łańcuchowej. Przy doborze porównaj oznaczenie łańcucha 10B-3, podziałkę, liczbę zębów, średnice, szerokość całkowitą A oraz wymiar B według karty dostawcy. Sprawdź również rozstaw rzędów i sposób mocowania w swojej konstrukcji. Tarcza nie ma wystającej piasty ani gniazda pod tuleję Taper Lock.

Może być stosowana przy budowie i serwisowaniu napędów łańcuchowych w maszynach i urządzeniach przemysłowych, po potwierdzeniu zgodności wymiarów i sposobu mocowania. Sama zgodność podziałki nie zastępuje kontroli całego połączenia.

Najczęstsze pytania

Do jakiego łańcucha przeznaczona jest tarcza?
Do trzyrzędowego łańcucha rolkowego 10B-3 o podziałce 15,875 mm, po sprawdzeniu wymiarów układu. Nie jest przeznaczona do łańcucha jednorzędowego 10B-1 ani dwurzędowego 10B-2.

Czy tarcza ma piastę lub mocowanie Taper Lock?
Nie. Jest to trzyrzędowe koło łańcuchowe w wykonaniu tarczowym bez piasty, nie koło pod tuleję Taper Lock.

Czym różnią się wymiary A i B?
A oznacza szerokość całkowitą tarczy i wynosi 42,1 mm. Karta Margo określa B = 9,1 mm jako szerokość zęba. Dokładne płaszczyzny odniesienia B wymagają potwierdzenia; dlatego odnośnika B nie umieszczono na rysunku. Nie należy utożsamiać go z oznaczeniem b1 z innych katalogów.

Czy zęby są hartowane?
Tak, ten wariant ma zęby hartowane. Nie podajemy niepotwierdzonej twardości liczbowej ani gatunku stali.

Czy otwór 25 mm zapewnia gotowe połączenie z wałem?
Średnica nominalna otworu wynosi 25 mm. Przed montażem trzeba potwierdzić dopasowanie i sposób mocowania; dane produktu nie określają tolerancji otworu ani gotowego rowka wpustowego.

Jaka jest minimalna ilość i czas realizacji?
Sprzedaż od 1 sztuki. Realizacja do 48 godzin; nie jest to gwarancja czasu doręczenia przesyłki.

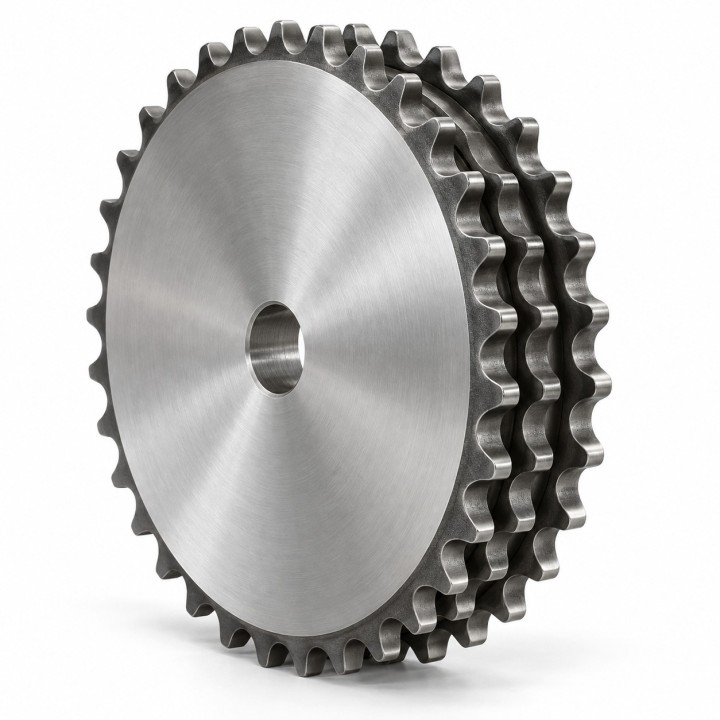

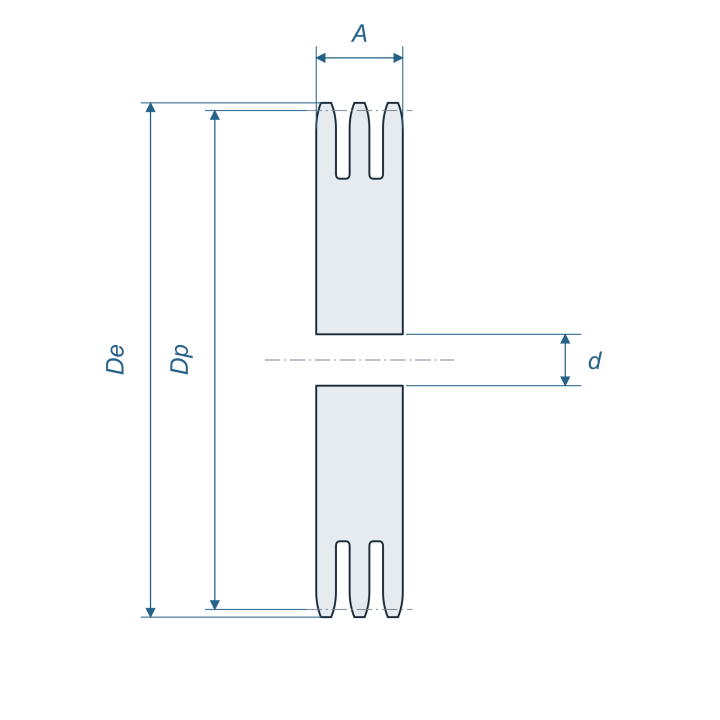

Grafika główna jest autorską fotorealistyczną wizualizacją wspólną dla hartowanych tarcz trzyrzędowych serii 10B-3; wygląd i liczba zębów mogą różnić się między wariantami. O wyborze produktu decydują oznaczenie i tabela danych. Rysunek r02 pokazuje poglądowy przekrój osiowy trzech wieńców i otworu, z odnośnikami d, De, Dp i A. Profil zębów i przestrzeń między wieńcami są uproszczone; wartości wymiarów podano powyżej. Nie jest dokumentacją produkcyjną.
