Tarcza łańcuchowa 12B-2 3/4" Z=20 bez piasty, hartowana - Noname

Tarcza łańcuchowa Noname 12B-2 Z20 bez piasty — dwa rzędy, zęby hartowane

Dwurzędowa tarcza łańcuchowa Noname do łańcucha rolkowego 12B-2 o podziałce 19,05 mm (3/4 cala). Wariant ma 20 zębów na każdym z dwóch wieńców, jest wykonany ze stali węglowej i ma hartowane zęby. Konstrukcja bez piasty odróżnia go od koła z piastą oraz koła pod tuleję Taper Lock.

Najważniejsze parametry

• Seria łańcucha: 12B-2, dwa rzędy.
• Liczba zębów z: 20.
• Wykonanie: tarcza bez piasty, zęby hartowane.
• Materiał: stal węglowa.
• Średnica otworu d: 16 mm.
• Sprzedaż od 1 sztuki; realizacja do 48 godzin.

Wymiary nominalne

Dobór i zastosowanie

Tarcza jest elementem dwurzędowej przekładni łańcuchowej. Przy doborze porównaj oznaczenie łańcucha 12B-2, podziałkę, liczbę zębów, średnice, szerokość całkowitą A oraz wymiar B według karty dostawcy. Sprawdź również rozstaw rzędów i sposób mocowania w swojej konstrukcji. Tarcza nie ma wystającej piasty ani gniazda pod tuleję Taper Lock.

Może być stosowana przy budowie i serwisowaniu napędów łańcuchowych w maszynach i urządzeniach przemysłowych, po potwierdzeniu zgodności wymiarów i sposobu mocowania. Sama zgodność podziałki nie zastępuje kontroli całego połączenia.

Najczęstsze pytania

Do jakiego łańcucha przeznaczona jest tarcza?
Do dwurzędowego łańcucha rolkowego 12B-2 o podziałce 19,05 mm, po sprawdzeniu wymiarów układu. Nie jest przeznaczona do łańcucha jednorzędowego 12B-1.

Czy tarcza ma piastę lub mocowanie Taper Lock?
Nie. Jest to dwurzędowe koło łańcuchowe w wykonaniu tarczowym bez piasty, nie koło pod tuleję Taper Lock.

Czym różnią się wymiary A i B?
A oznacza szerokość całkowitą tarczy i wynosi 30,3 mm. Karta Margo podaje wymiar szerokości B = 11,1 mm. Dokładne płaszczyzny odniesienia B wymagają potwierdzenia; dlatego odnośnika B nie umieszczono na rysunku. Nie należy utożsamiać go z oznaczeniem b1 z innych katalogów.

Czy zęby są hartowane?
Tak, ten wariant ma zęby hartowane. Nie podajemy niepotwierdzonej twardości liczbowej ani gatunku stali.

Czy otwór 16 mm zapewnia gotowe połączenie z wałem?
Średnica nominalna otworu wynosi 16 mm. Przed montażem trzeba potwierdzić dopasowanie i sposób mocowania; dane produktu nie określają tolerancji otworu ani gotowego rowka wpustowego.

Jaka jest minimalna ilość i czas realizacji?
Sprzedaż od 1 sztuki. Realizacja do 48 godzin; nie jest to gwarancja czasu doręczenia przesyłki.

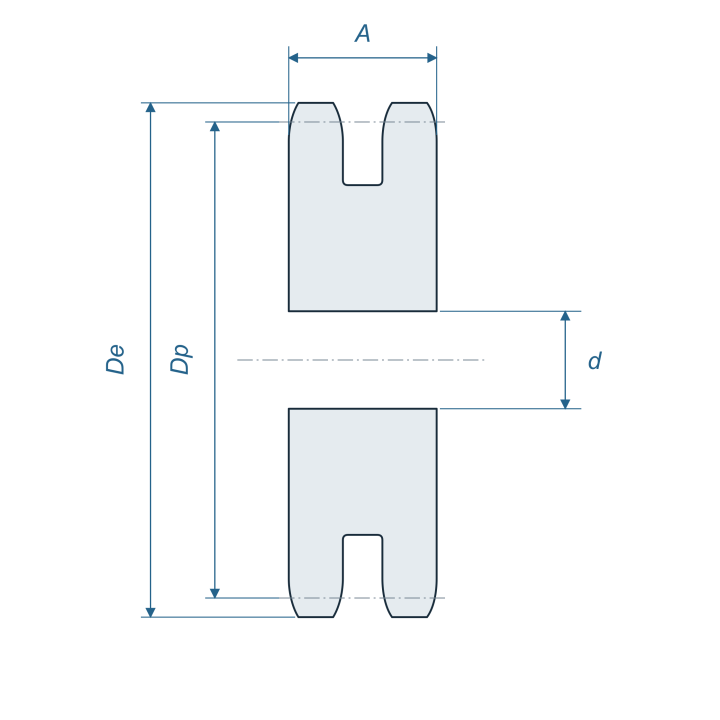

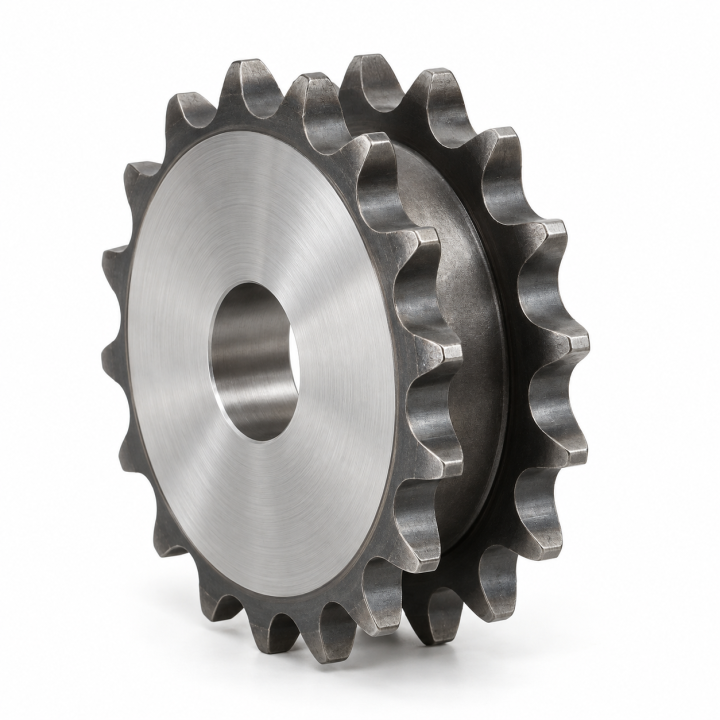

Grafika główna jest autorską fotorealistyczną wizualizacją wspólną dla hartowanych tarcz dwurzędowych serii 12B-2; wygląd i liczba zębów mogą różnić się między wariantami. O wyborze produktu decydują oznaczenie i tabela danych. Rysunek r02 pokazuje poglądowy przekrój osiowy dwóch wieńców i otworu, z odnośnikami d, De, Dp i A. Profil zębów i przestrzeń między wieńcami są uproszczone; wartości wymiarów podano powyżej. Nie jest dokumentacją produkcyjną.
