Zawleczki proste DIN 94 8x100 mm, stal ocynkowana, 1 szt.
Zawleczki proste DIN 94 / ISO 1234 8×100 mm, stal ocynkowana. Sprzedaż: 1 sztuk.

Zawleczki proste DIN 94 — 8×100 mm
Zawleczki proste ze stali ocynkowanej do zabezpieczania sworzni, nakrętek koronowych i innych połączeń z otworem na zawleczkę. Konstrukcję tworzy zagięty pręt o półokrągłym przekroju, z oczkiem i dwiema nóżkami o różnej długości. Po wsunięciu końce rozgina się, aby ograniczyć wysunięcie elementu.
- Norma: DIN 94 / ISO 1234.
- Rozmiar nominalny: 8×100 mm.
- Materiał: stal.
- Powłoka: ocynk.
- Ilość sprzedaży: 1 sztuk.

Parametry techniczne
- Średnica nominalna [mm]: 8.
- Długość L [mm]: 100.
- Różnica długości końców a maks. [mm]: 4.
- Wymiar oczka b przybliżony [mm]: 16.
- Średnica oczka c min. [mm]: 13,1.
- Średnica oczka c maks. [mm]: 15.
- Średnica zawleczki d min. [mm]: 7,3.
- Średnica zawleczki d maks. [mm]: 7,5.

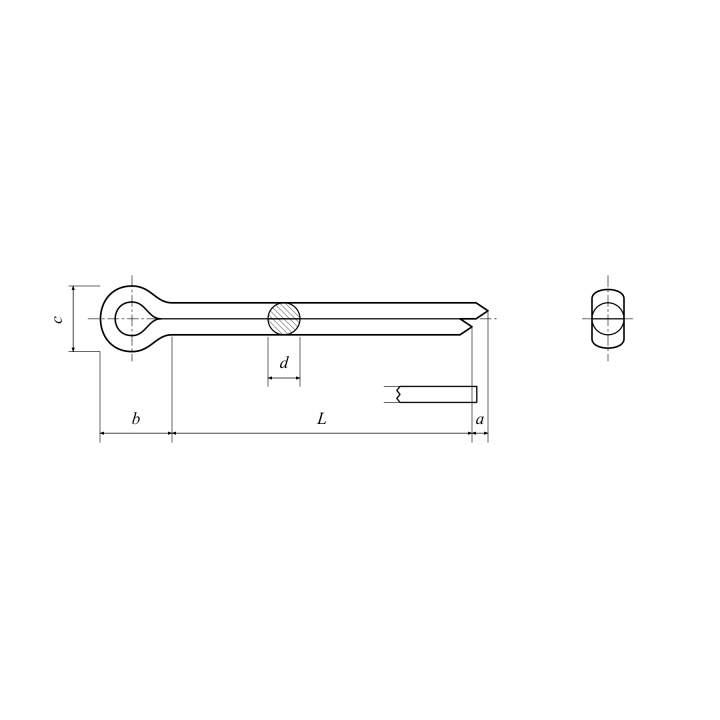

Średnica nominalna określa dobór otworu, a d na rysunku oznacza rzeczywistą średnicę zawleczki. L jest długością według rysunku, bez oczka; a oznacza różnicę długości nóżek, b przybliżony wymiar oczka, c jego średnicę zewnętrzną. Kształt końców może zależeć od wykonania producenta.

Zakres dostawy i masa
Oferta obejmuje 1 sztuk zawleczek 8×100 mm. Orientacyjna masa tej ilości: 0,039 kg (39 g). Masę oszacowano na podstawie katalogowej masy jednej sztuki (38,6 g), pomnożonej przez ilość sprzedaży i zaokrąglonej do pełnego grama. Nie jest to wynik ważenia produktu w Neron.

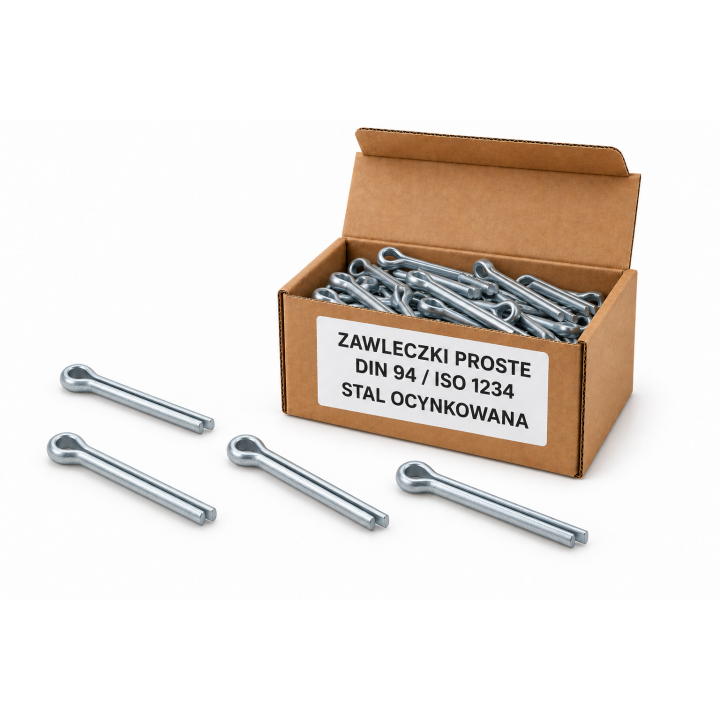

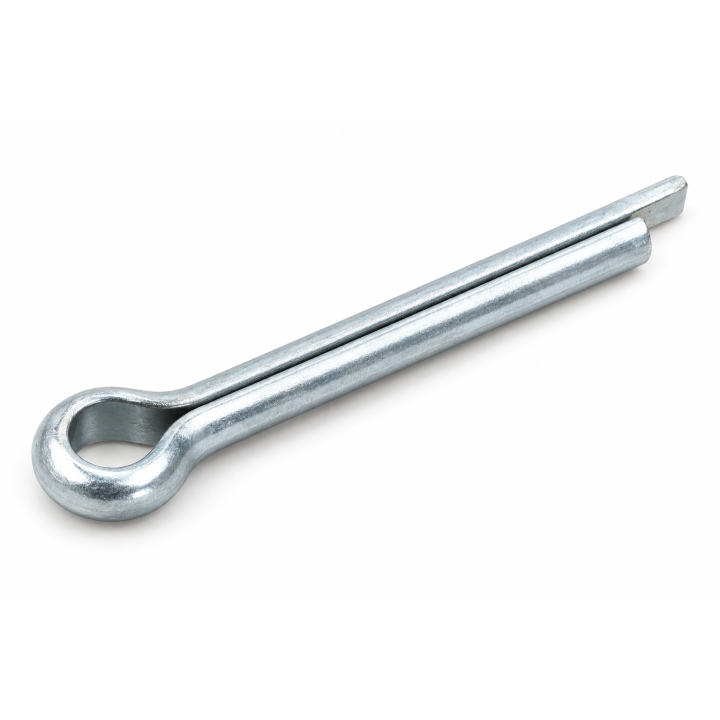

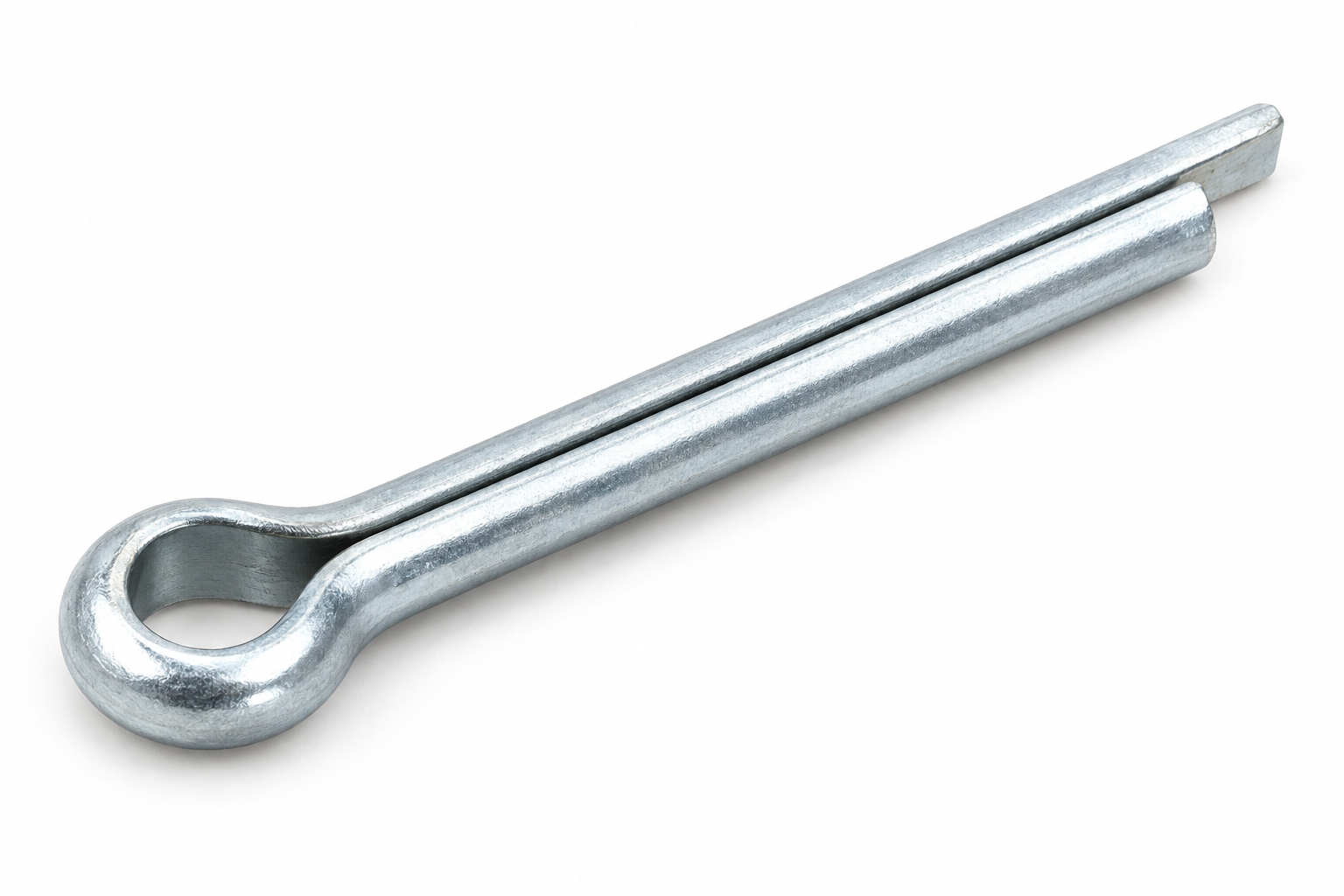

Grafiki przedstawiają reprezentatywny wariant 5×40 mm. Rozmiar i ilość tej oferty określają powyższe parametry. Wizualizacje oraz rysunek katalogowy nie stanowią dowodu zgodności wymiarowej konkretnej sztuki z normą.
-
StanNowy
-
NormaDIN 94 / ISO 1234
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
Materiałstal
-
PowłokaOcynk
-
Średnica nominalna [mm]8
-
Długość L [mm]100
-
Różnica długości końców a maks. [mm]4
-
Wymiar oczka b przybliżony [mm]16
-
Średnica oczka c min. [mm]13.1
-
Średnica oczka c maks. [mm]15
-
Średnica zawleczki d min. [mm]7.3
-
Średnica zawleczki d maks. [mm]7.5
