M3 Nakrętka klatkowa AN 87, otwór 5,3 mm, blacha 1,7–2,3 mm, 5 szt.

2,00 zł Brutto1,63 zł Netto
1,43 zł Netto 1,76 zł Brutto cena z kodem PROMO
Najniższa cena od rozpoczęcia sprzedaży przed promocją: 1,63 zł Netto 2,00 zł Brutto
Nakrętka klatkowa AN 87 z gwintem M3 do kwadratowego otworu 5,3 × 5,3 mm, dla blachy 1,7–2,3 mm. Nakrętka ze stali węglowej w sprężystej klatce, ocynk biały. Sprzedaż: 5 sztuk.
Wysyłka w ciągu:
3 dni
Cena przesyłki brutto:
Dostawa do uzgodnienia
Dostępność:
Dostępny
Waga:
0,15 kg
Bezpieczne płatności
BLIK Przelewy24

Dostawa z naszymi partnerami

InPost Paczkomaty GLS DHL Pocztex

Dostępne opcje zależą od produktów i adresu dostawy.

Udostępnij

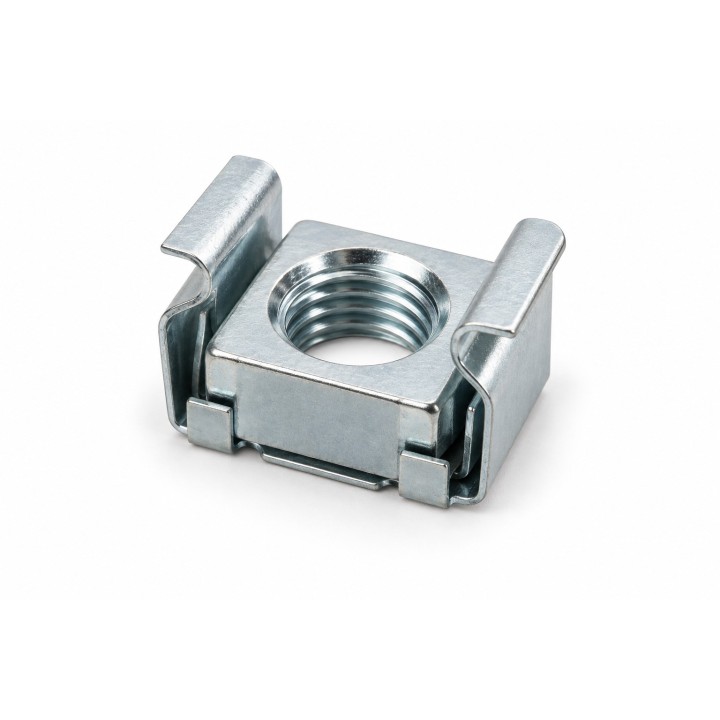

Nakrętka klatkowa AN 87 — gwintowana nakrętka w sprężystej klatce

Nakrętka klatkowa M3 do kwadratowego otworu 5,3 × 5,3 mm

Nakrętka do tworzenia punktu mocowania śruby M3 w cienkościennej blasze lub panelu z odpowiednio przygotowanym kwadratowym otworem. Składa się z nakrętki z gwintem wewnętrznym i osobnej sprężystej klatki. Dwa zaczepy klatki zatrzymują element w otworze montażowym; nakrętka pozostaje osadzona wewnątrz klatki. Wybór wariantu zależy od gwintu, wymiaru otworu i grubości blachy.

Parametry techniczne

  • Oznaczenie: AN 87.
  • Gwint wewnętrzny Ød₁: M3.
  • Kwadratowy otwór montażowy: 5,3 × 5,3 mm.
  • Potwierdzony zakres grubości blachy t: 1,7–2,3 mm.
  • Materiał nakrętki: stal węglowa.
  • Materiał klatki: stal sprężysta.
  • Powłoka: ocynk galwaniczny biały, oznaczenie A2K.
  • Jednostka sprzedaży: opakowanie 5 sztuk.

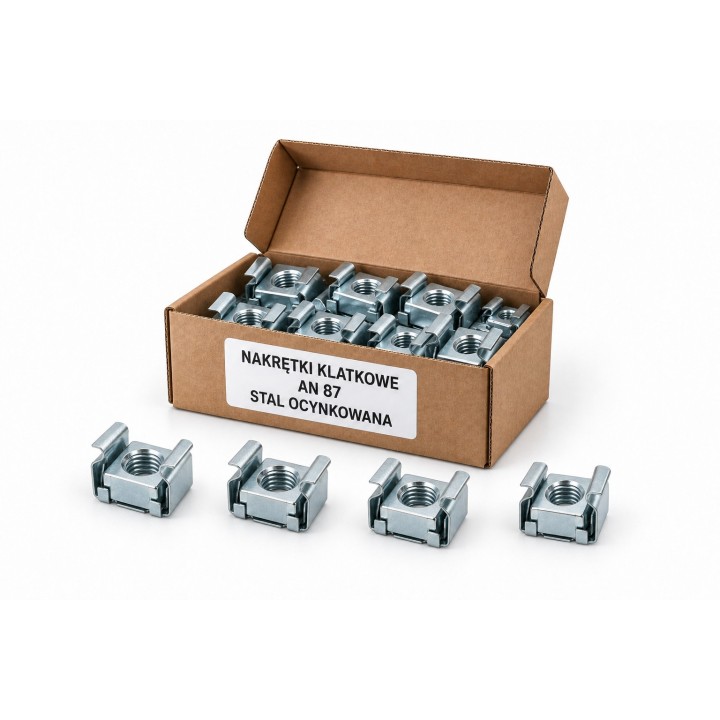

Nakrętki klatkowe AN 87 w kartoniku — przykładowe ułożenie

Zakres dostawy: 5 nakrętek klatkowych. Ilustracja kartonika pokazuje przykładowe ułożenie i nie określa ilości sprzedawanej na tej karcie.

Wymiary nominalne właściwego wariantu

  • a: 9,4 mm.
  • c: 6,6 mm.
  • f: 9,8 mm.
  • k: 4,8 mm.
  • m: 3,7 mm.

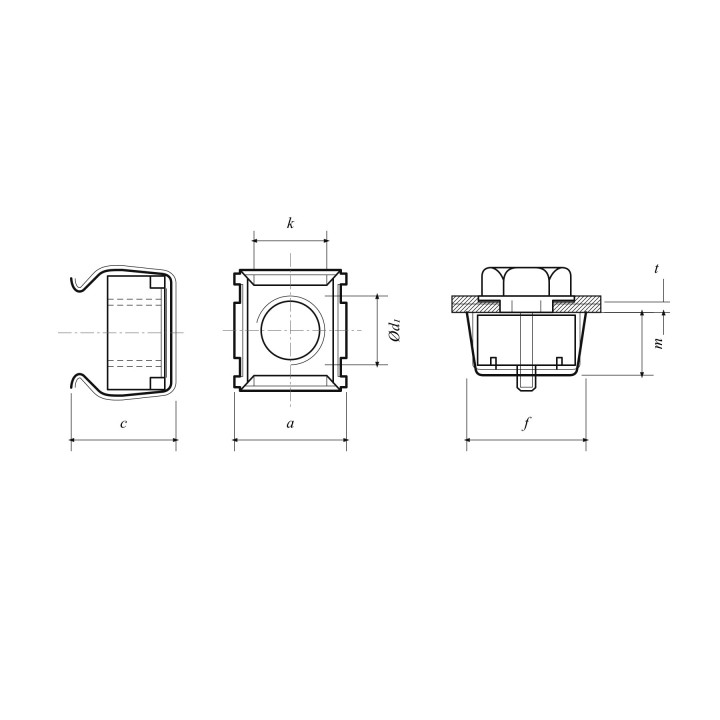

Schemat wymiarowy

AN 87 — własne widoki i montaż z oznaczeniami Ød₁, a, c, f, k, m i t

Własny schemat poglądowy pokazuje oznaczenia wymiarów i zasadę osadzenia w blasze. Nie jest dokumentacją produkcyjną ani potwierdzeniem tolerancji. Zdjęcia przedstawiają reprezentatywną konstrukcję nakrętki klatkowej AN 87; właściwy gwint, zakres blachy i wymiary tego wariantu podano w parametrach.

Masa

Masa tej odmiany nie została potwierdzona na podstawie właściwego opakowania. Nie podajemy nowego oszacowania.

  • Marka
  • Indeks
    9729500262
  • Waga
    0,15 kg
  • W magazynie
    1000 Przedmioty

  • Stan
    Nowy
  • Norma
    AN 87
  • Jednostka sprzedaży
    szt.
  • Liczba sztuk w opakowaniu
    5
  • Materiał
    Stal
  • Rodzaj
    Nakrętka klatkowa
  • Wymiar k [mm]
    4,8
  • Wymiar F [mm]
    9,8
  • Obróbka powierzchni
    Ocynk galwaniczny biały
  • Średnica gwintu [M]
    M3
  • Wymiar A [mm]
    9,4
  • Wymiar C [mm]
    6,6
  • Wymiar otworu montażowego [mm]
    5,3 × 5,3
  • Minimalna grubość blachy [mm]
    1,7
  • Maksymalna grubość blachy [mm]
    2,3
  • Wymiar m [mm]
    3,7
