M5x10 Śruba z niskim łbem walcowym i gniazdem sześciokątnym nierdzewna A2 DIN 6912 - 5 szt.

M5x10 Śruba z niskim łbem walcowym i gniazdem sześciokątnym nierdzewna A2 DIN 6912 - 5 szt.
Śruba M5x10 według DIN 6912 ma niski łeb walcowy, wewnętrzne gniazdo sześciokątne oraz otwór prowadzący w osi gniazda. Kompaktowa konstrukcja sprawdza się w połączeniach z ograniczoną przestrzenią nad łbem.
Informacja o powierzchni: stal nierdzewna A2 bez dodatkowej powłoki. Odporność korozyjna zależy od środowiska pracy i prawidłowego doboru gatunku do aplikacji.
Najważniejsze parametry
- rozmiar: M5x10,
- norma: DIN 6912,
- materiał: stal nierdzewna A2,
- powierzchnia: bez dodatkowej powłoki,
- rodzaj łba: niski łeb walcowy,
- gniazdo: sześciokątne wewnętrzne z otworem prowadzącym,
- gwint: metryczny zwykły, niepełny dla tej długości,
- liczba sztuk w opakowaniu: 5.

Wymiary
- średnica nominalna gwintu d: M5,
- skok gwintu P: 0,8 mm,
- długość pod łbem l: 10 mm,
- odcinek niegwintowany ls min.: 1,8 mm,
- odległość do pełnego gwintu lg max.: 4,2 mm,
- średnica łba dk: 8,5 mm,
- wysokość łba k: 3,5 mm,
- rozmiar gniazda s: 4 mm,

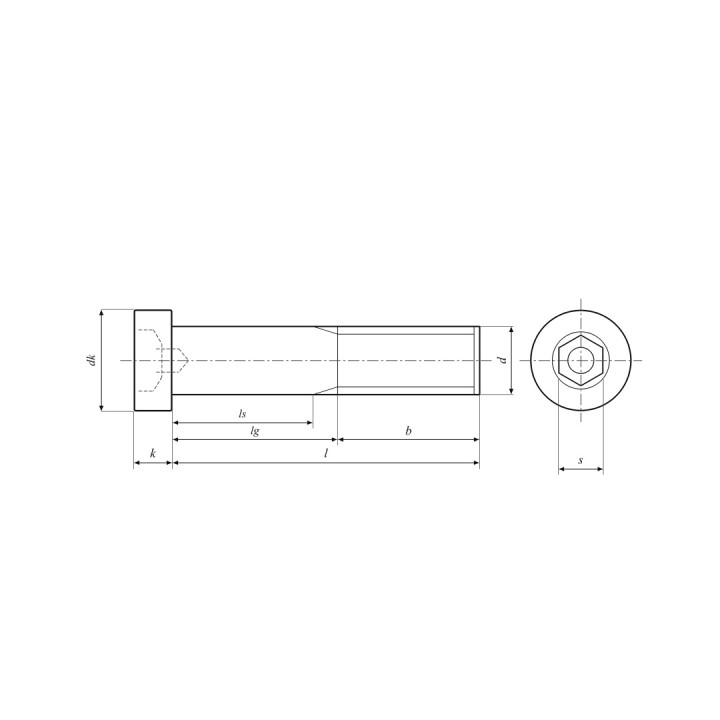

Pod łbem występuje odcinek niegwintowany. Wartości ls i lg podano dla tego rozmiaru. Rysunek przedstawia schemat serii DIN 6912; proporcje schematu nie odwzorowują konkretnej długości śruby.

Norma, oznaczenie i dobór
DIN 6912 opisuje śruby z niskim łbem walcowym, gniazdem sześciokątnym i otworem prowadzącym. Obniżony łeb ma mniejszą nośność niż wysoki łeb standardowej śruby imbusowej, dlatego zamienność należy ocenić według wymagań konkretnego połączenia.

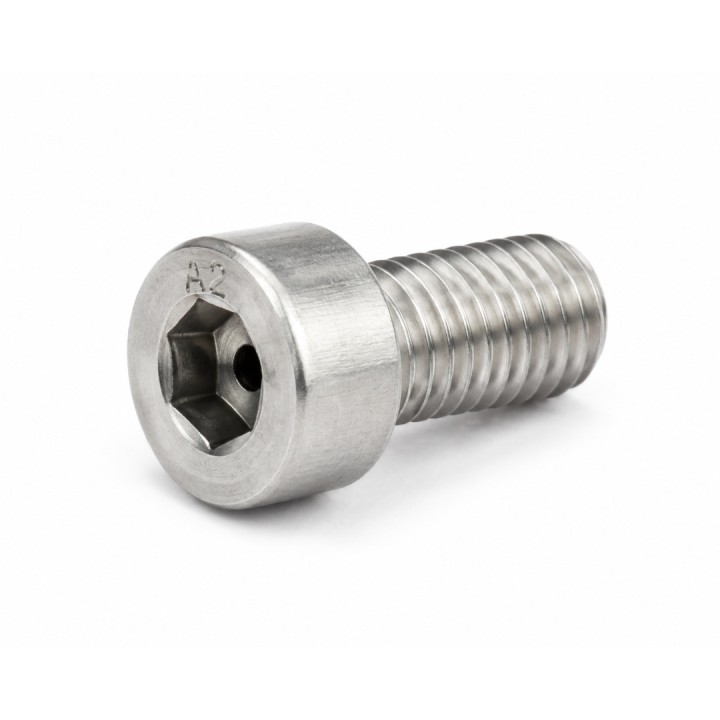

Oznaczenie materiału na łbie ma postać A2; jest to oznaczenie stali nierdzewnej A2.
Zakres dostawy

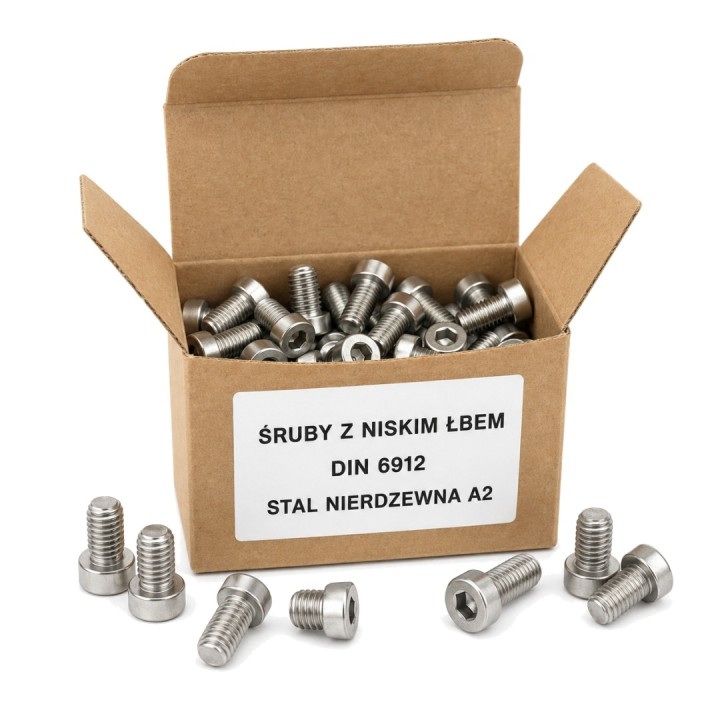

Jedno opakowanie handlowe zawiera 5 śrub M5x10. Nakrętki i podkładki nie wchodzą w skład zestawu.
Masa netto 5 śrub: 0,011 kg. Wartość nie obejmuje opakowania.
-
Jednostka sprzedażyopakowanie
-
Długość [mm]10
