M14x1,5x25 Śruba z łbem walcowym i gniazdem sześciokątnym 12.9 bez pokrycia ISO 21269 PG - 1 szt.

M14x1,5x25 Śruba z łbem walcowym i gniazdem sześciokątnym 12.9 bez pokrycia ISO 21269 PG - 1 szt.

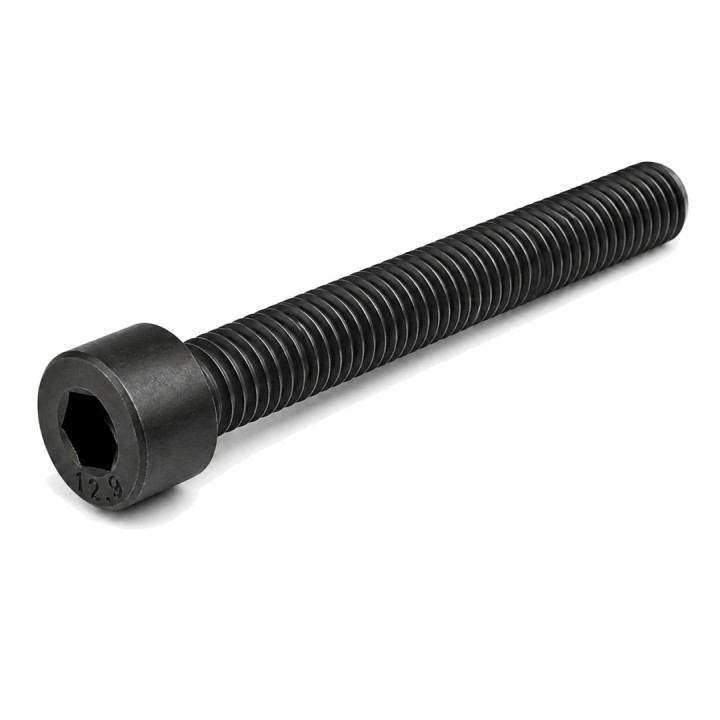

Śruba imbusowa M14x1,5x25 z wysokim łbem walcowym i wewnętrznym gniazdem sześciokątnym, wykonana ze stali wysokowytrzymałej klasy 12.9. Gwint drobnozwojny obejmuje roboczą część trzpienia aż do łba. Jest przeznaczona do precyzyjnych połączeń maszynowych wymagających drobnego skoku gwintu.
Ważne: określenie „czarna" oznacza w tej serii stal bez dodatkowej powłoki ochronnej. Element nie jest ocynkowany; w środowisku wilgotnym należy przewidzieć odpowiednie zabezpieczenie antykorozyjne.
Najważniejsze parametry
- rozmiar: M14x1,5x25,
- norma: ISO 21269,
- klasa własności: 12.9,
- materiał: stal,
- powierzchnia: bez pokrycia,
- rodzaj łba: walcowy,
- gniazdo: sześciokątne wewnętrzne,
- wariant: PG — pełny gwint,
- gwint: metryczny drobnozwojny,
- liczba sztuk w opakowaniu: 1.

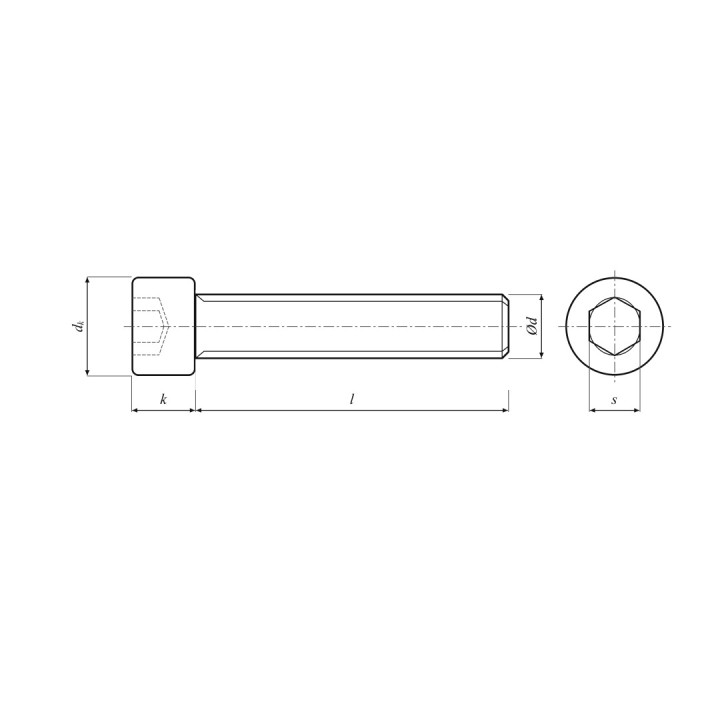

Wymiary
- średnica nominalna gwintu d: M14,
- skok gwintu P: 1,5 mm,
- długość pod łbem l: 25 mm,
- referencyjna długość gwintu b: 25 mm,
- średnica łba dk maks.: 21 mm,
- wysokość łba k maks.: 14 mm,
- rozmiar gniazda s: 12 mm,
- minimalna głębokość gniazda t: 7 mm.

Norma i dobór
ISO 21269 opisuje śruby z łbem walcowym i gniazdem sześciokątnym z metrycznym gwintem drobnozwojnym. Norma została zastąpiona przez ISO 12474; przy zamianie elementu lub projektowaniu nowego połączenia należy sprawdzić wymagania aktualnej dokumentacji konstrukcyjnej.
Zakres dostawy
Jedno opakowanie handlowe zawiera 1 śrubę M14x1,5x25. Nakrętki i podkładki nie wchodzą w skład zestawu.
Masa netto 1 śruby: 0,059 kg. Wartość nie obejmuje opakowania.
-
Jednostka sprzedażyszt.
