Kotwa pierścieniowa M8×85, stal kwasoodporna A4, 1 szt.
Kotwa pierścieniowa M8×85 mm ze stali kwasoodpornej A4, z nakrętką i podkładką. Gwint M8. Sprzedaż: 1 opakowanie = 1 sztuka.

Kotwa pierścieniowa M8×85 mm — stal kwasoodporna A4

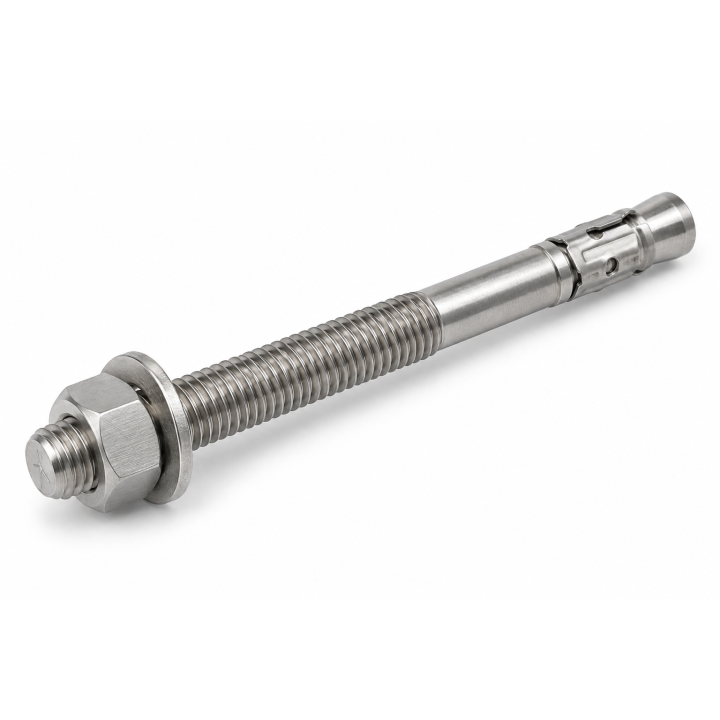

Kompletna kotwa rozporowa pierścieniowa z nakrętką sześciokątną i podkładką. Ma gwintowany trzpień z częścią gładką oraz krótką opaskę rozporową współpracującą ze stożkową końcówką. Materiał A4 zapewnia odporność na korozję właściwą dla stali kwasoodpornej.
- Gwint metryczny: M8.
- Długość nominalna: 85 mm.
- Długość części gwintowanej: 45 mm.
- Materiał: stal kwasoodporna A4.
- Zakres dostawy: 1 kompletna kotwa z nakrętką i podkładką.

Wymiary i schemat montażowy

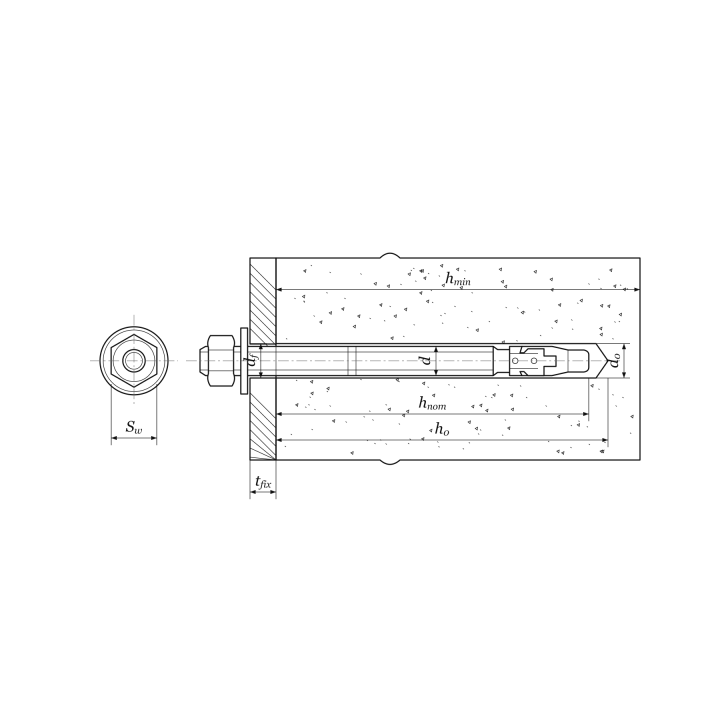

Schemat przedstawia oznaczenia wymiarów kotwy zamontowanej w podłożu.
- Średnica gwintu d: 8 mm.
- Średnica otworu w podłożu d₀: 8 mm.
- Średnica otworu w mocowanym elemencie df: 9 mm.
- Rozmiar klucza Sw: 13 mm.
- Osadzenie standardowe: hnom = 55 mm, h₀ = 65 mm, hmin = 100 mm, tfix maks. = 20 mm.
- Osadzenie przy montażu zredukowanym: hnom = 40 mm, h₀ = 50 mm, hmin = 100 mm, tfix maks. = 35 mm.

Rysunek ilustruje kotwę w podłożu z mocowanym elementem. Podłoże i element mocowany nie wchodzą w zakres dostawy. Dobór kotwy i warunków montażu należy oprzeć na aktualnej dokumentacji właściwego wyrobu i projektu mocowania.
Ilość i masa
Sprzedaż: 1 opakowanie = 1 sztuka. Orientacyjna masa tej ilości: 0,034 kg (34 g). Obliczenie: katalogowa masa opakowania producenta 3,38 kg / 100 sztuk × 1 sztukę, zaokrąglona do pełnego grama na końcu. Masa źródłowa jest masą opakowania; wynik ma charakter orientacyjny i nie jest ważeniem Neron.

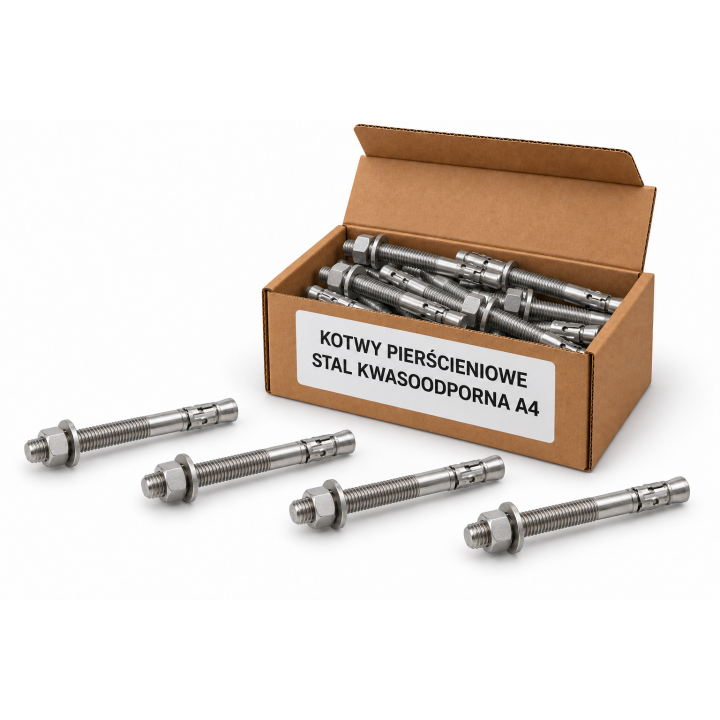

Grafiki przedstawiają reprezentatywny wariant M10×140 mm. Ilość na zdjęciu kartonika służy prezentacji produktu. Wiążąca ilość sprzedaży wynosi 1 sztuka. Rozmiar tej oferty określają powyższe parametry. Wizualizacje nie stanowią dowodu zgodności wymiarowej konkretnej kotwy.
-
StanNowy
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
Materiałstal kwasoodporna A4
-
Długość [mm]85
-
Wielkość gwintuM8
-
Średnica gwintu [M]M8
-
Średnica nominalna d [mm]8
-
Typ konstrukcjikotwa pierścieniowa
-
Długość gwintu [mm]45
-
Średnica otworu w podłożu d0 [mm]8
-
Średnica otworu w elemencie df [mm]9
-
Rozmiar klucza Sw [mm]13
-
Masa orientacyjna opakowania [g]34
-
Głębokość montażu hnom standard [mm]55
-
Głębokość montażu hnom zredukowana [mm]40
-
Głębokość otworu h0 standard [mm]65
-
Głębokość otworu h0 zredukowana [mm]50
-
Grubość podłoża hmin standard [mm]100
-
Grubość podłoża hmin zredukowana [mm]100
-
Grubość mocowania tfix standard [mm]20
-
Grubość mocowania tfix zredukowana [mm]35
-
Oznaczenie seriiR-XPTII A4
