Kotwa pierścieniowa M12×80, stal kwasoodporna A4, 1 szt.
Kotwa pierścieniowa M12×80 mm ze stali kwasoodpornej A4, z nakrętką i podkładką. Gwint M12. Sprzedaż: 1 opakowanie = 1 sztuka.

Kotwa pierścieniowa M12×80 mm — stal kwasoodporna A4

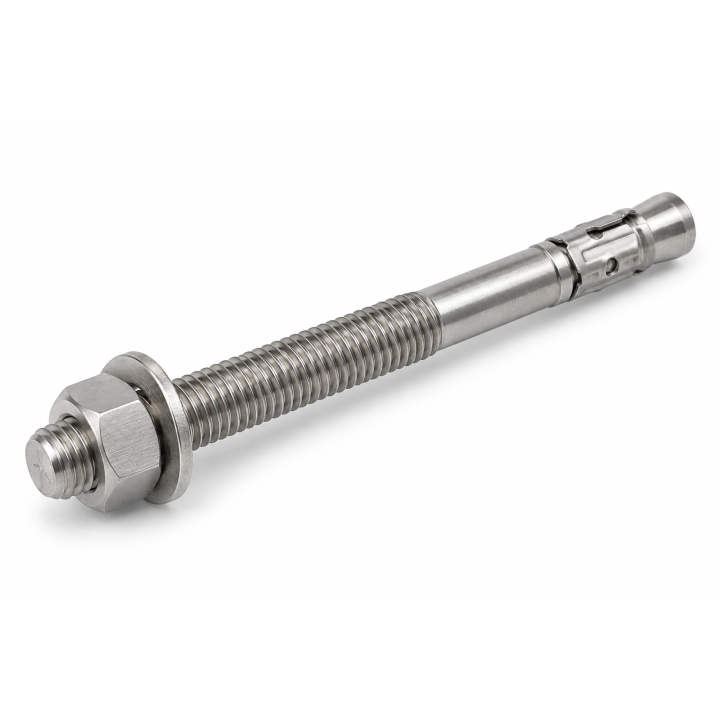

Kompletna kotwa rozporowa pierścieniowa z nakrętką sześciokątną i podkładką. Ma gwintowany trzpień z częścią gładką oraz krótką opaskę rozporową współpracującą ze stożkową końcówką. Materiał A4 zapewnia odporność na korozję właściwą dla stali kwasoodpornej.
- Gwint metryczny: M12.
- Długość nominalna: 80 mm.
- Długość części gwintowanej: 30 mm.
- Materiał: stal kwasoodporna A4.
- Zakres dostawy: 1 kompletna kotwa z nakrętką i podkładką.

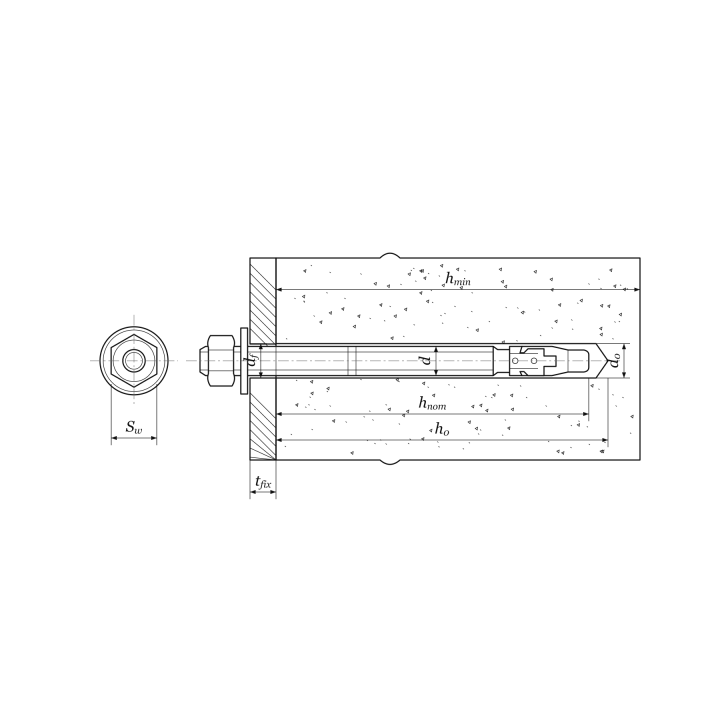

Wymiary i schemat montażowy
Schemat przedstawia oznaczenia wymiarów kotwy zamontowanej w podłożu.
- Średnica gwintu d: 12 mm.
- Średnica otworu w podłożu d₀: 12 mm.
- Średnica otworu w mocowanym elemencie df: 13 mm.
- Rozmiar klucza Sw: 19 mm.
- Osadzenie przy montażu zredukowanym: hnom = 60 mm, h₀ = 70 mm, hmin = 100 mm, tfix maks. = 5 mm.
Dla tej długości dokumentacja podaje wyłącznie montaż zredukowany. Parametrów standardowego osadzenia dłuższych kotew nie należy stosować do tej oferty.

Rysunek ilustruje kotwę w podłożu z mocowanym elementem. Podłoże i element mocowany nie wchodzą w zakres dostawy. Dobór kotwy i warunków montażu należy oprzeć na aktualnej dokumentacji właściwego wyrobu i projektu mocowania.
Ilość i masa
Sprzedaż: 1 opakowanie = 1 sztuka. Orientacyjna masa tej ilości: 0,083 kg (83 g). Obliczenie: katalogowa masa opakowania producenta 4,14 kg / 50 sztuk × 1 sztukę, zaokrąglona do pełnego grama na końcu. Masa źródłowa jest masą opakowania; wynik ma charakter orientacyjny i nie jest ważeniem Neron.

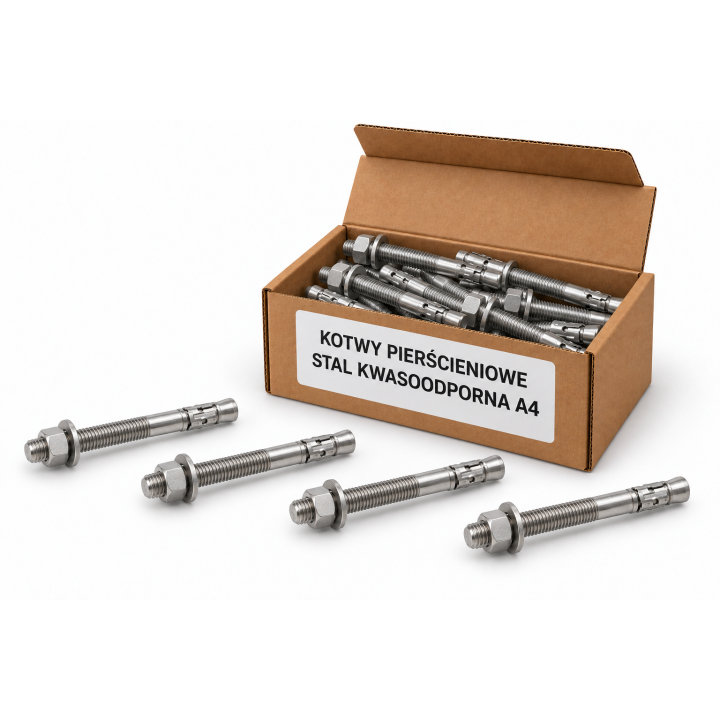

Grafiki przedstawiają reprezentatywny wariant M10×140 mm. Ilość na zdjęciu kartonika służy prezentacji produktu. Wiążąca ilość sprzedaży wynosi 1 sztuka. Rozmiar tej oferty określają powyższe parametry. Wizualizacje nie stanowią dowodu zgodności wymiarowej konkretnej kotwy.
-
StanNowy
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
Materiałstal kwasoodporna A4
-
Długość [mm]80
-
Wielkość gwintuM12
-
Średnica gwintu [M]M12
-
Średnica nominalna d [mm]12
-
Typ konstrukcjikotwa pierścieniowa
-
Długość gwintu [mm]30
-
Średnica otworu w podłożu d0 [mm]12
-
Średnica otworu w elemencie df [mm]13
-
Rozmiar klucza Sw [mm]19
-
Masa orientacyjna opakowania [g]83
-
Głębokość montażu hnom zredukowana [mm]60
-
Głębokość otworu h0 zredukowana [mm]70
-
Grubość podłoża hmin zredukowana [mm]100
-
Grubość mocowania tfix zredukowana [mm]5
-
Oznaczenie seriiR-XPTII A4
-
Osadzenie standardoweNie dotyczy tej długości
