Kotwa pierścieniowa M10×140, stal kwasoodporna A4, 1 szt.
Kotwa pierścieniowa M10×140 mm ze stali kwasoodpornej A4, z nakrętką i podkładką. Gwint M10. Sprzedaż: 1 opakowanie = 1 sztuka.

Kotwa pierścieniowa M10×140 mm — stal kwasoodporna A4

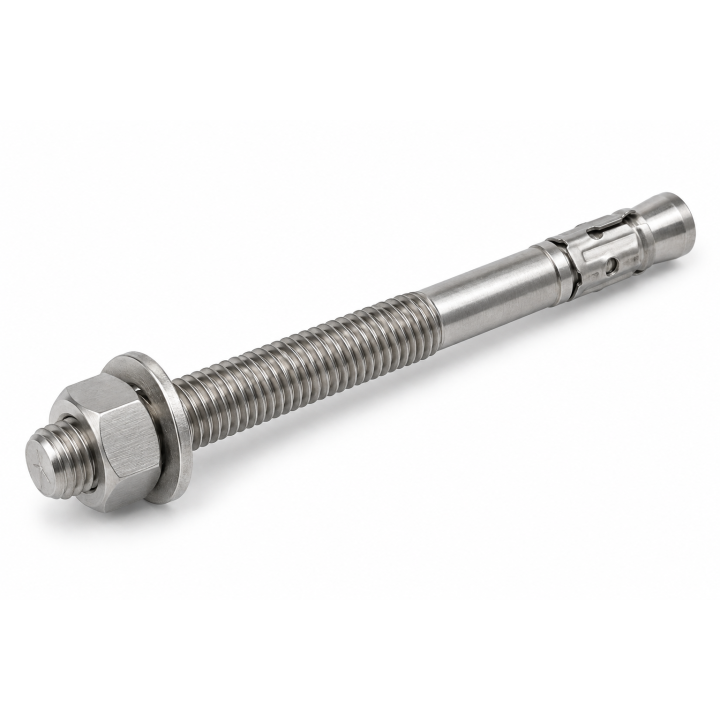

Kompletna kotwa rozporowa pierścieniowa z nakrętką sześciokątną i podkładką. Ma gwintowany trzpień z częścią gładką oraz krótką opaskę rozporową współpracującą ze stożkową końcówką. Materiał A4 zapewnia odporność na korozję właściwą dla stali kwasoodpornej.
- Gwint metryczny: M10.
- Długość nominalna: 140 mm.
- Długość części gwintowanej według dokumentacji serii: 91 mm.
- Materiał: stal kwasoodporna A4.
- Zakres dostawy: 1 kompletna kotwa z nakrętką i podkładką.

Wymiary i schemat montażowy

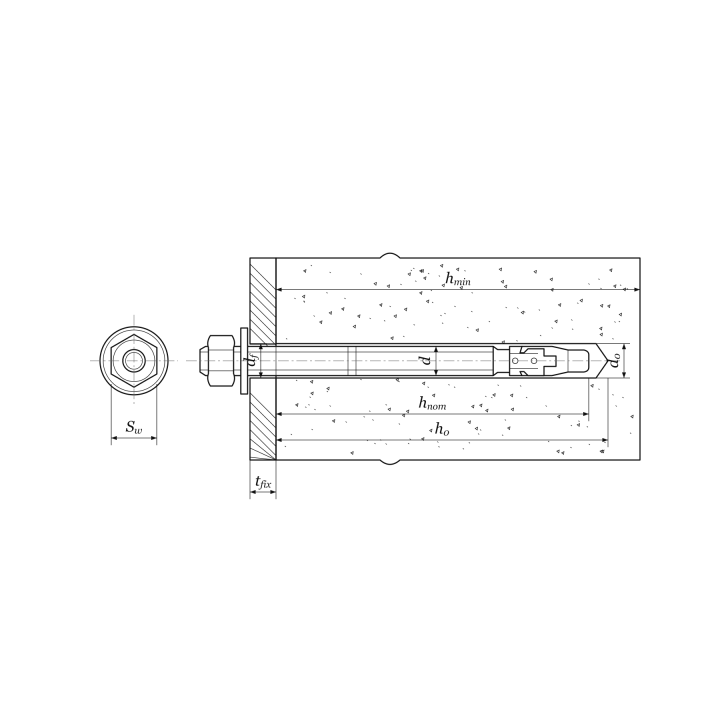

Schemat przedstawia oznaczenia wymiarów kotwy zamontowanej w podłożu.
- Średnica gwintu d: 10 mm.
- Średnica otworu w podłożu d₀: 10 mm.
- Średnica otworu w mocowanym elemencie df: 11 mm.
- Rozmiar klucza Sw: 17 mm.
- Nominalna głębokość montażu hnom: 69 mm standardowo lub 49 mm przy montażu zredukowanym.
- Minimalna głębokość otworu h₀: odpowiednio 79 lub 59 mm.
- Minimalna grubość podłoża hmin: odpowiednio 120 lub 100 mm.
- Maksymalna grubość mocowanego elementu tfix: odpowiednio 60 lub 80 mm.

Rysunek ilustruje kotwę w podłożu z mocowanym elementem. Podłoże i element mocowany nie wchodzą w zakres dostawy. Dobór kotwy i warunków montażu należy oprzeć na aktualnej dokumentacji właściwego wyrobu i projektu mocowania.
Ilość i masa
Sprzedaż: 1 opakowanie = 1 sztuka. Orientacyjna masa tej ilości: 0,085 kg (85 g). Obliczenie: katalogowa masa opakowania producenta 4,24 kg / 50 sztuk × 1 sztuka, zaokrąglona do pełnego grama na końcu. Masa źródłowa jest masą opakowania; wynik ma charakter orientacyjny i nie jest ważeniem Neron.

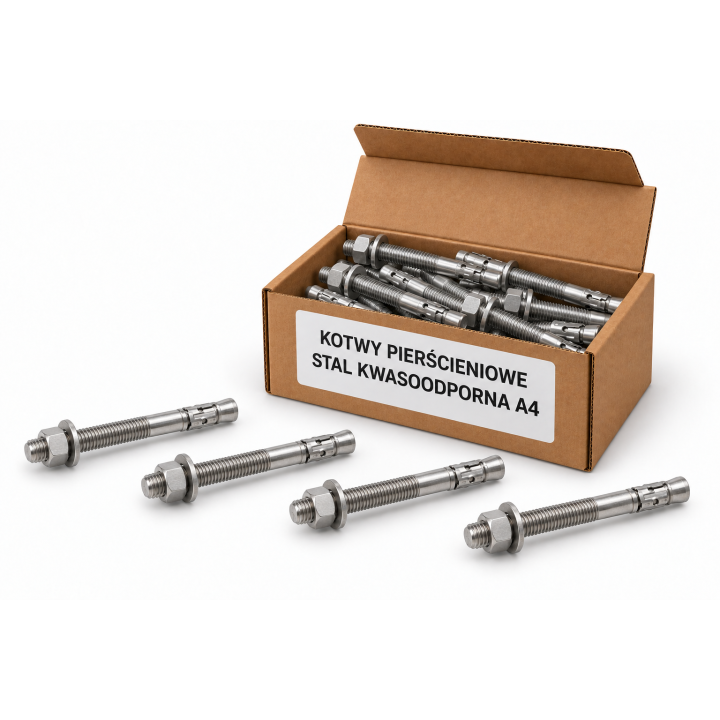

Grafiki przedstawiają reprezentatywny wariant M10×140 mm. Ilość na zdjęciu kartonika służy prezentacji produktu. Wiążąca ilość sprzedaży wynosi 1 sztukę. Wizualizacje nie stanowią dowodu zgodności wymiarowej konkretnej kotwy.
-
StanNowy
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
Materiałstal kwasoodporna A4
-
Długość [mm]140
-
Wielkość gwintuM10
-
Średnica gwintu [M]M10
-
Średnica nominalna d [mm]10
-
Typ konstrukcjikotwa pierścieniowa
-
Długość gwintu [mm]91
-
Średnica otworu w podłożu d0 [mm]10
-
Średnica otworu w elemencie df [mm]11
-
Rozmiar klucza Sw [mm]17
-
Masa orientacyjna opakowania [g]85
-
Głębokość montażu hnom standard [mm]69
-
Głębokość montażu hnom zredukowana [mm]49
-
Głębokość otworu h0 standard [mm]79
-
Głębokość otworu h0 zredukowana [mm]59
-
Grubość podłoża hmin standard [mm]120
-
Grubość podłoża hmin zredukowana [mm]100
-
Grubość mocowania tfix standard [mm]60
-
Grubość mocowania tfix zredukowana [mm]80
-
Oznaczenie serii dostawcyR-XPTII A4
