105×105×90×2 mm Kątownik przetłaczany wzmocniony KPW-4, 1 szt.

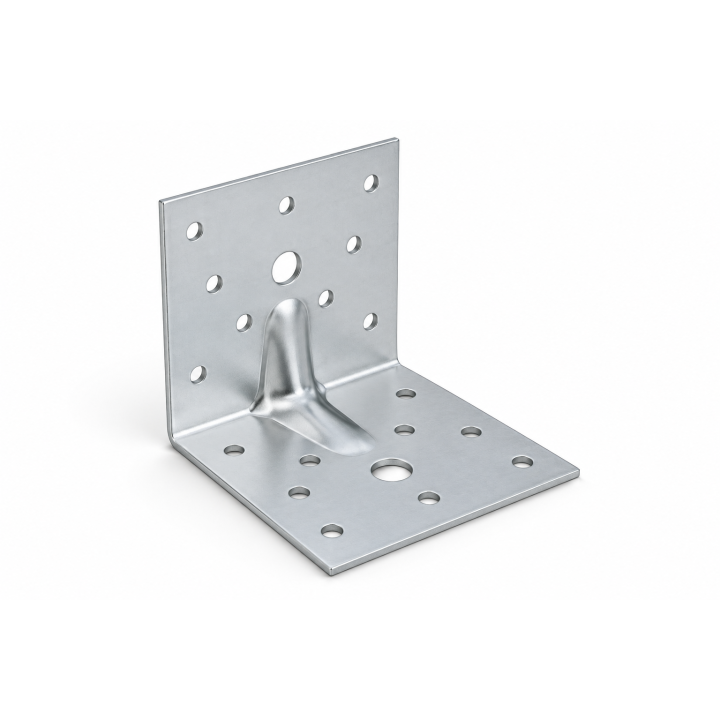

Kątownik przetłaczany wzmocniony 105×105×90×2 mm
Stalowy kątownik do łączenia elementów drewnianych pod kątem prostym. Przetłoczenie w miejscu zagięcia zwiększa sztywność kątownika. Otwory montażowe umożliwiają mocowanie odpowiednio dobranymi gwoździami, wkrętami lub śrubami. Dobór łączników i układu mocowania powinien odpowiadać projektowi połączenia.
Parametry techniczne
- Oznaczenie produktu: KPW-4.
- Rodzaj: kątownik przetłaczany wzmocniony.
- Materiał: stal.
- Powłoka: ocynk.
- Długość ramienia A: 105 mm.
- Długość ramienia B: 105 mm.
- Szerokość C: 90 mm.
- Grubość blachy D: 2 mm.
- Kąt między ramionami: 90°.
- Jednostka sprzedaży: 1 sztuka.

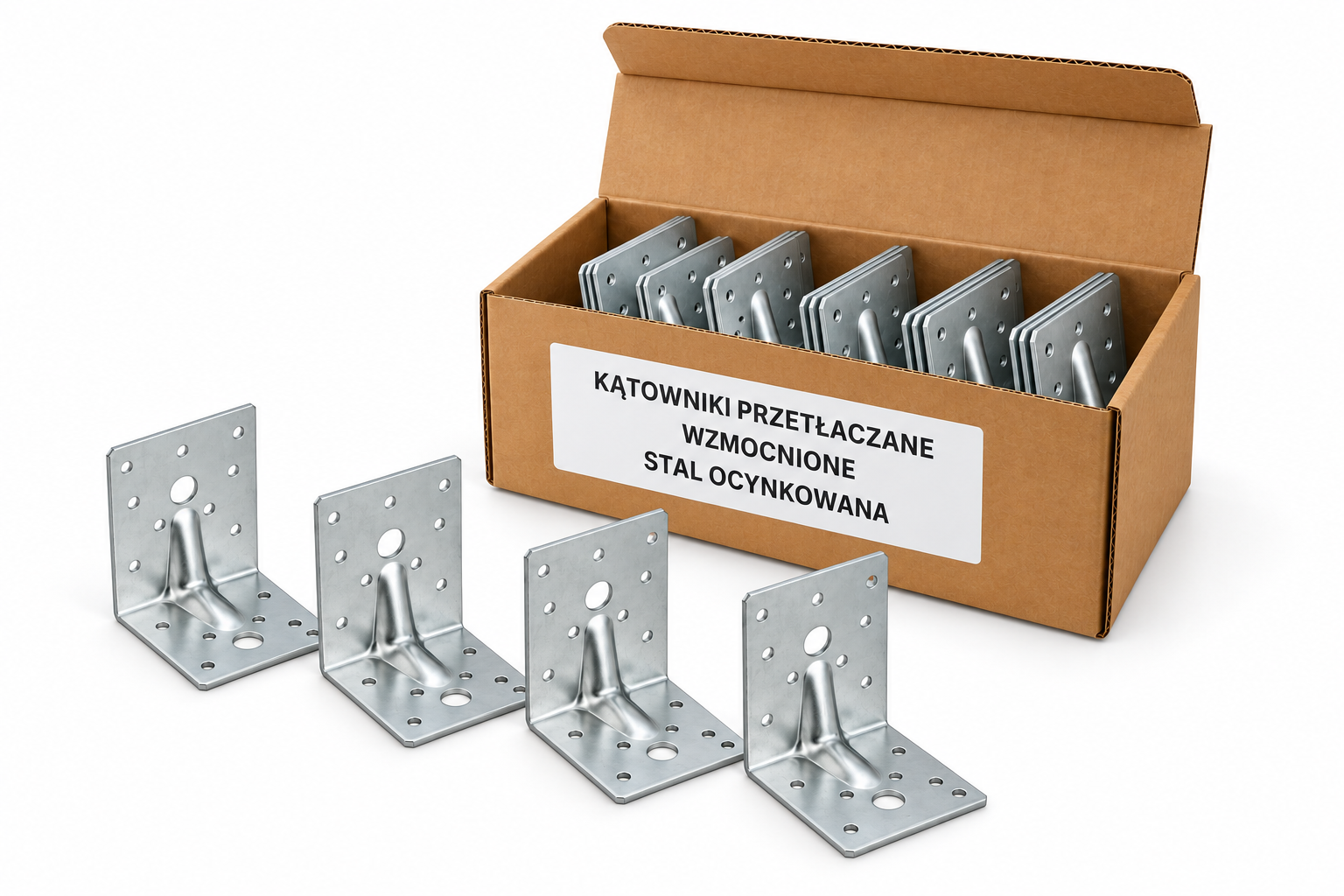

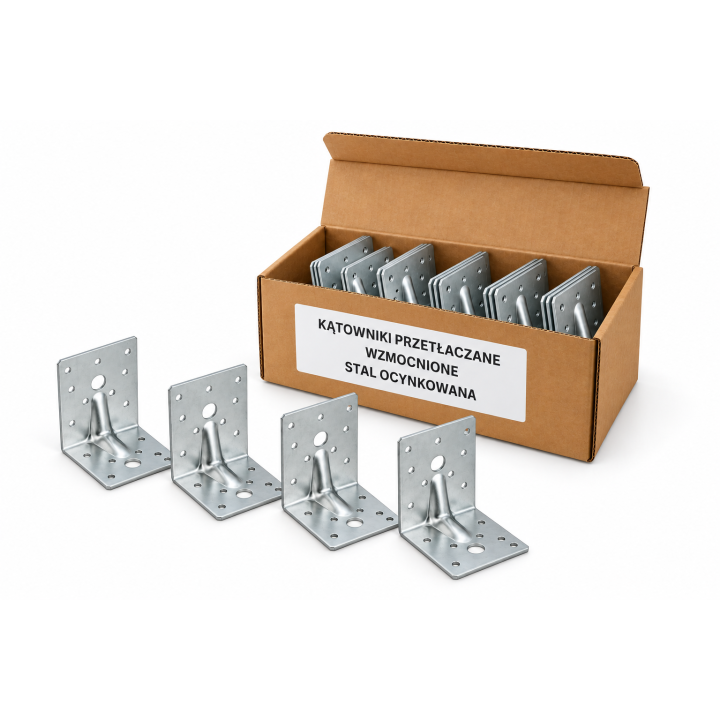

Oferta obejmuje jedną sztukę. Zdjęcie z kartonikiem przedstawia przykładowy układ produktów i nie określa liczby sztuk w tej ofercie.
Wymiary i dobór wariantu
Wymiary tej karty: A=105 mm, B=105 mm, C=90 mm, D=2 mm. Przed zakupem sprawdź długość obu ramion, szerokość i grubość blachy względem planowanego połączenia.

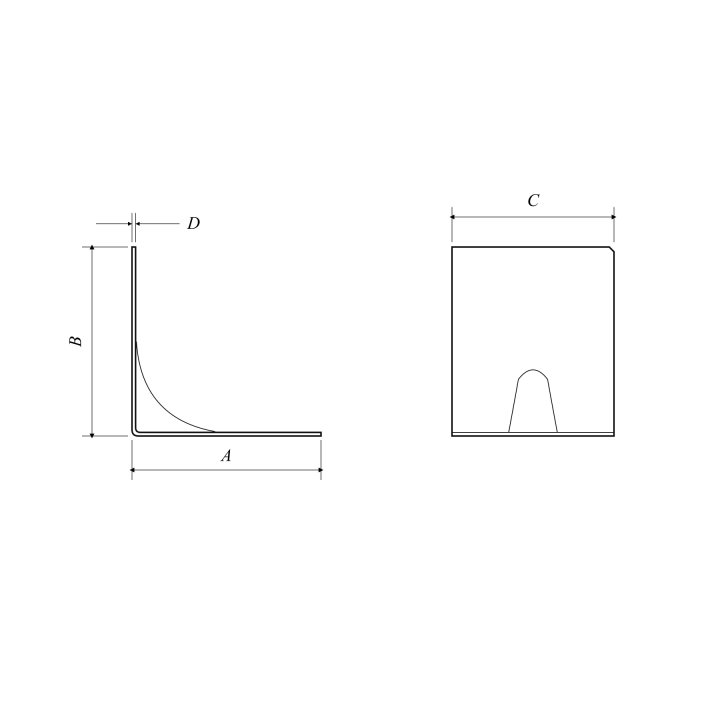

Schemat wymiarowy

Schemat poglądowy pokazuje wymiary zewnętrzne i grubość blachy. Otwory montażowe pominięto dla czytelności; schemat nie określa ich rozmieszczenia ani nośności połączenia i nie jest dokumentacją produkcyjną. Zdjęcia stanowią wizualizację konstrukcji.
-
StanNowy
-
Jednostka sprzedażyszt.
-
Liczba sztuk w opakowaniu1
-
MateriałStal
-
RodzajKątownik przetłaczany wzmocniony
-
PowłokaOcynk
-
Kąt [°]90
-
Symbol źródłowy7269602106
-
Wymiar A [mm]105
-
Wymiar B [mm]105
-
Wymiar C [mm]90
-
Wymiar D [mm]2
