5x20 Nity zrywalne otwarte ISO 15979, stal/stal - 250 szt.

5x20 Nity zrywalne otwarte ISO 15979, stal/stal - 250 szt.

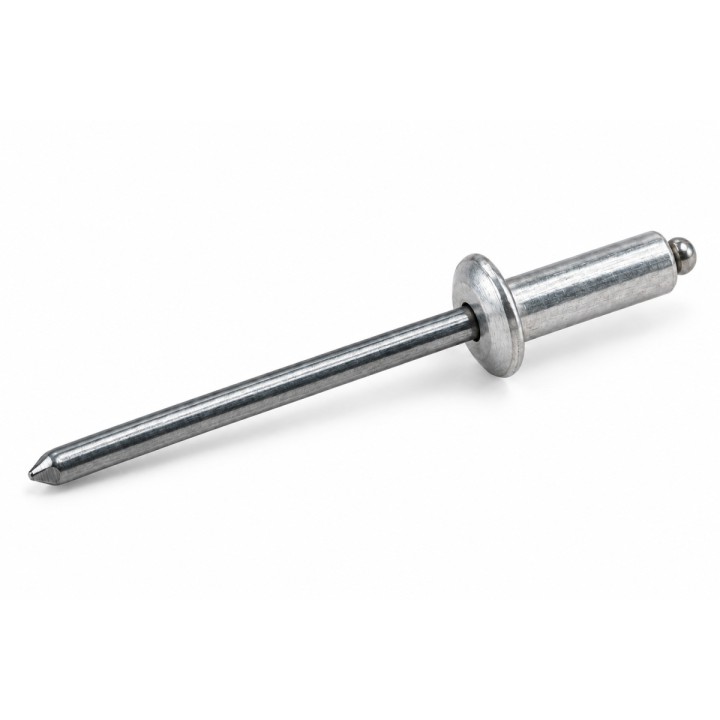

Nity zrywalne otwarte ISO 15979 służą do jednostronnego łączenia blach i elementów cienkościennych. Stalowy korpus z łbem wystającym współpracuje ze stalowym trzpieniem ciągniętym i zrywanym. Otwarty koniec korpusu pozostawia widoczną niewielką główkę trzpienia, a montaż wykonuje się nitownicą z dostępem tylko od strony łba.
Najważniejsze parametry
- rodzaj: nit jednostronny otwarty z trzpieniem zrywanym i łbem wystającym,
- norma: ISO 15979,

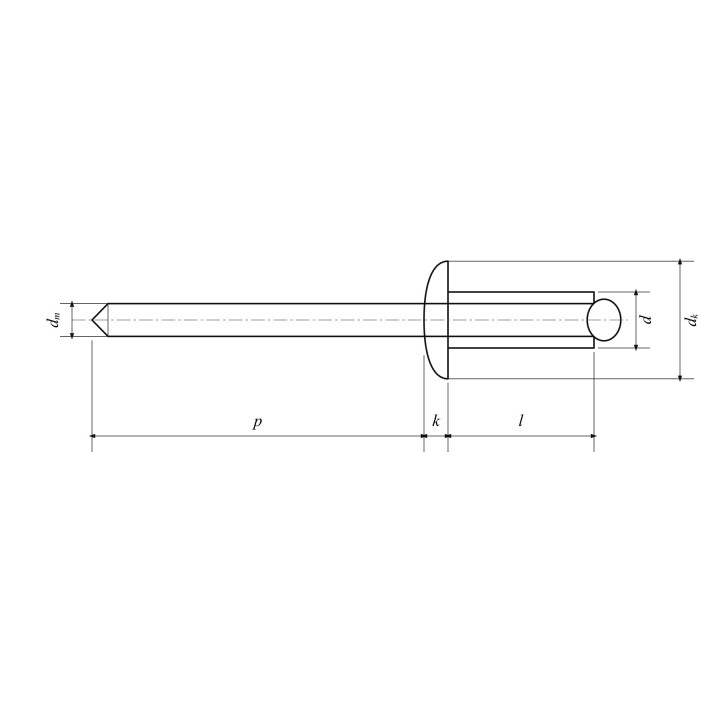

- rozmiar nominalny d × l: 5 × 20 mm,
- średnica korpusu d: 5 mm,
- długość korpusu l: 20-21 mm,
- średnica łba dₖ: 10,5 mm,
- wysokość łba k: maks. 2,1 mm,
- średnica trzpienia dₘ: 3,5 mm,
- minimalna długość trzpienia p: 27 mm,
- zalecany zakres łączenia: 11-15 mm,
- zalecana średnica otworu: 5,1-5,2 mm,
- materiał korpusu: stal St,
- materiał trzpienia: stal St,
- sprzedaż: 1 opakowanie = 250 szt.

Montaż
Przed montażem należy wykonać otwór o średnicy odpowiedniej dla nita i dobrać długość korpusu do łącznej grubości elementów. Nit umieszcza się w otworze, a następnie zrywa trzpień nitownicą. Dla rozmiaru 5 × 20 mm zalecany zakres łączenia wynosi 11-15 mm.

Zakres dostawy i masa

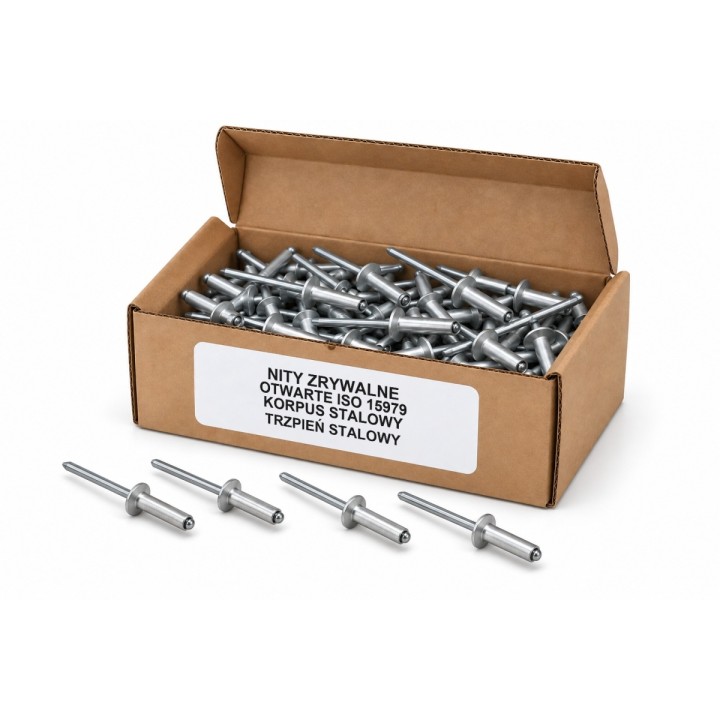

Jedno opakowanie zawiera 250 nitów zrywalnych otwartych ISO 15979 5 × 20 mm.
Orientacyjna masa katalogowa właściwego pełnego opakowania 250 sztuk: 1,30 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.
-
StanNowy
-
NormaISO 15979
-
Jednostka sprzedażyopakowanie
-
Ilość w opakowaniu250 szt.
-
Masa opakowania1,30 kg
-
Rodzaj nitaOtwarty z trzpieniem zrywalnym
-
Rodzaj łbaWypukły
-
Średnica korpusu d5 mm
-
Długość korpusu l20–21 mm (nominalnie 20 mm)
-
Średnica łba dk10,5 mm
-
Wysokość łba kmaks. 2,1 mm
-
Średnica trzpienia dm3,5 mm
-
Minimalna długość trzpienia p27 mm
-
Zakres łączenia11–15 mm
-
Średnica otworu5,1–5,2 mm
-
Materiał korpusuStal St
-
Materiał trzpieniaStal St
