5x18 Kołki walcowe z gwintem wewnętrznym DIN 7979D m6, hartowany i szlifowany - 2 szt.

5x18 Kołki walcowe z gwintem wewnętrznym DIN 7979D m6, hartowany i szlifowany - 2 szt.

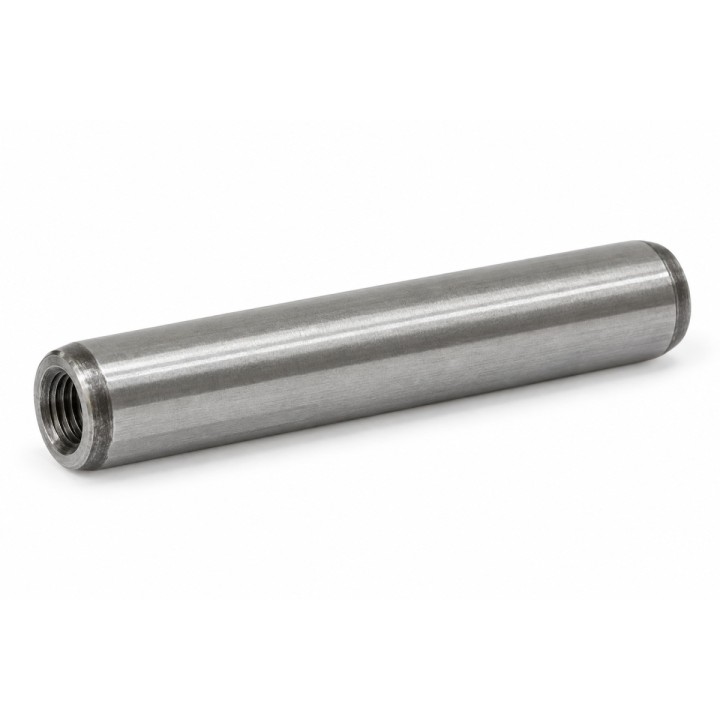

Kołki walcowe DIN 7979D służą do precyzyjnego ustalania, łączenia i zabezpieczania położenia części maszyn, szczególnie w połączeniach z otworami nieprzelotowymi. Gwint wewnętrzny umożliwia kontrolowane wyciągnięcie osadzonego kołka za pomocą odpowiedniej śruby lub przyrządu, a podłużne spłaszczenie odpowietrzające ułatwia montaż w ślepym otworze.
Najważniejsze parametry
- rodzaj: kołek walcowy z gwintem wewnętrznym, typ D,
- norma: DIN 7979D, wymiary odpowiadające ISO 8735,
- rozmiar nominalny: 5x18 mm,
- średnica nominalna d₁: 5 mm,
- pole tolerancji średnicy: m6,
- długość l: 18 mm,
- gwint wewnętrzny d₂: M3,
- materiał i obróbka: stal hartowana, powierzchnia walcowa szlifowana,
- wykończenie: stalowe bez dodatkowej powłoki,
- sprzedaż: 1 opakowanie = 2 szt..

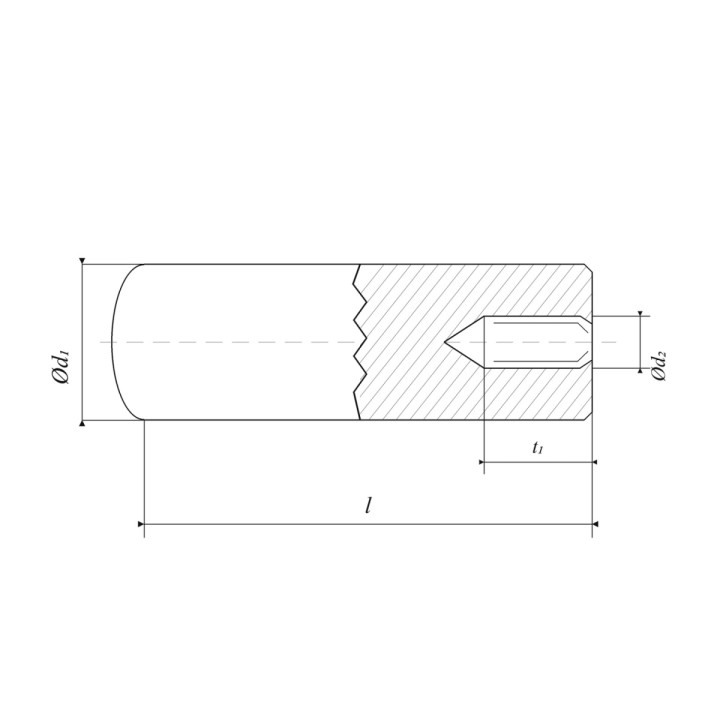

Wymiary i właściwości
- d₁ m6: 5 mm,
- l: 18 mm,
- d₂: M3,
- c₁: około 0,5 mm,
- c₂: około 1,5 mm,
- długość gwintu t₁: około 5 mm,
- głębokość otworu t₂: minimum 8 mm,
- twardość: około 60 ±2 HRC.
Kołek należy osadzać osiowo w prawidłowo wykonanym otworze. Współpraca wymiaru d₁ m6 z otworem H7 pozwala uzyskać pasowanie przejściowe. Ostateczny dobór pasowania i sposobu montażu powinien wynikać z dokumentacji konstrukcyjnej połączenia.

Zakres dostawy i masa

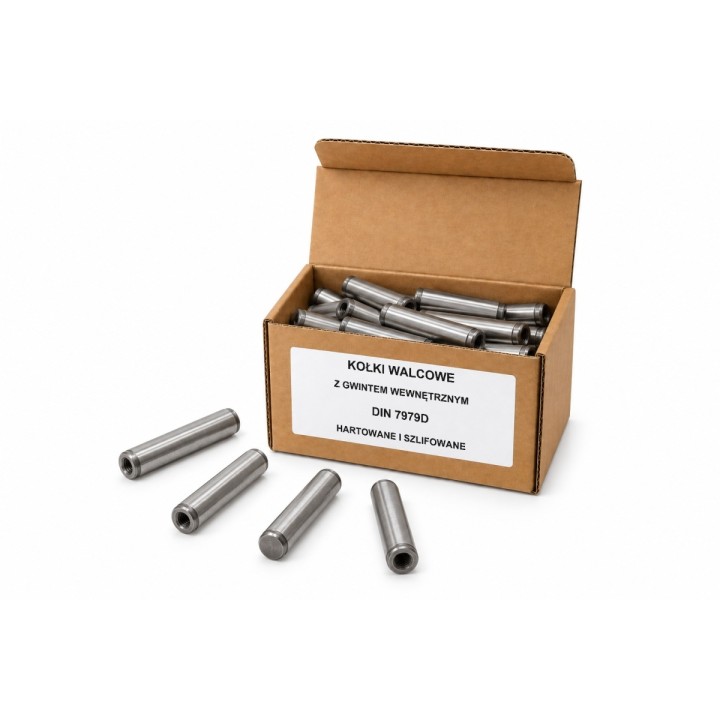

Jedno opakowanie zawiera 2 szt. kołków walcowych z gwintem wewnętrznym DIN 7979D 5x18 mm.
Masa dla ilości sprzedaży: 0,0050 kg (5 g). Wartość wyliczono z masy odniesienia właściwej średnicy oraz nominalnego przekroju stalowego, z uwzględnieniem stałego otworu gwintowanego; wynik pomnożono przez liczbę sztuk i zaokrąglono do pełnego grama wymaganego przez system sklepu.
-
StanNowy
-
Jednostka sprzedażyopakowanie
