4x12x12 Nity zrywalne AN 381 Al/St łeb powiększony 20 szt.
Nity AN 381 Al/St z łbem płaskim powiększonym. Rozmiar d × l × dk: 4 × 12 × 12 mm. Korpus aluminiowy, trzpień stalowy z białym ocynkiem galwanicznym. Zakres łączenia: 6,5–8,5 mm; otwór 4,1 mm. Opakowanie 20 sztuk.

Nity AN 381 z łbem powiększonym — 4 × 12 × 12 mm, Al/St, 20 sztuk

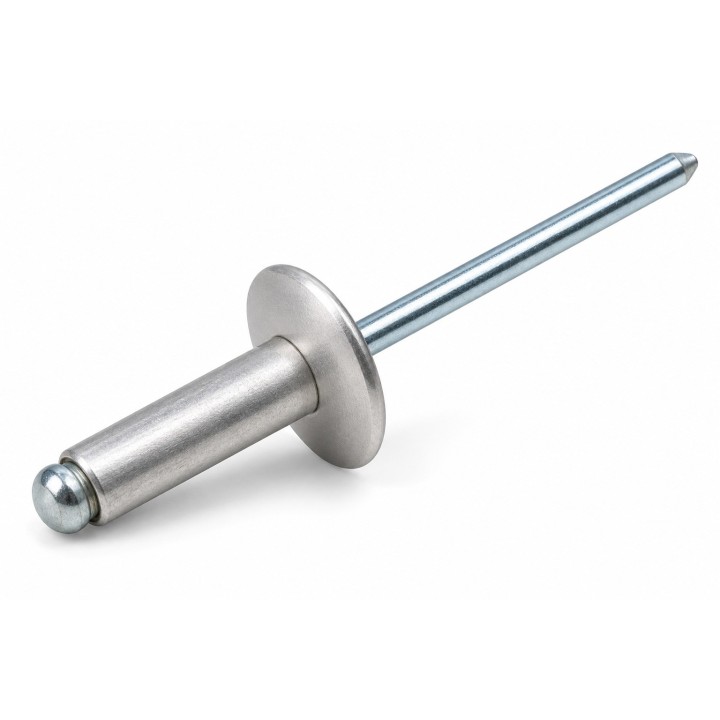

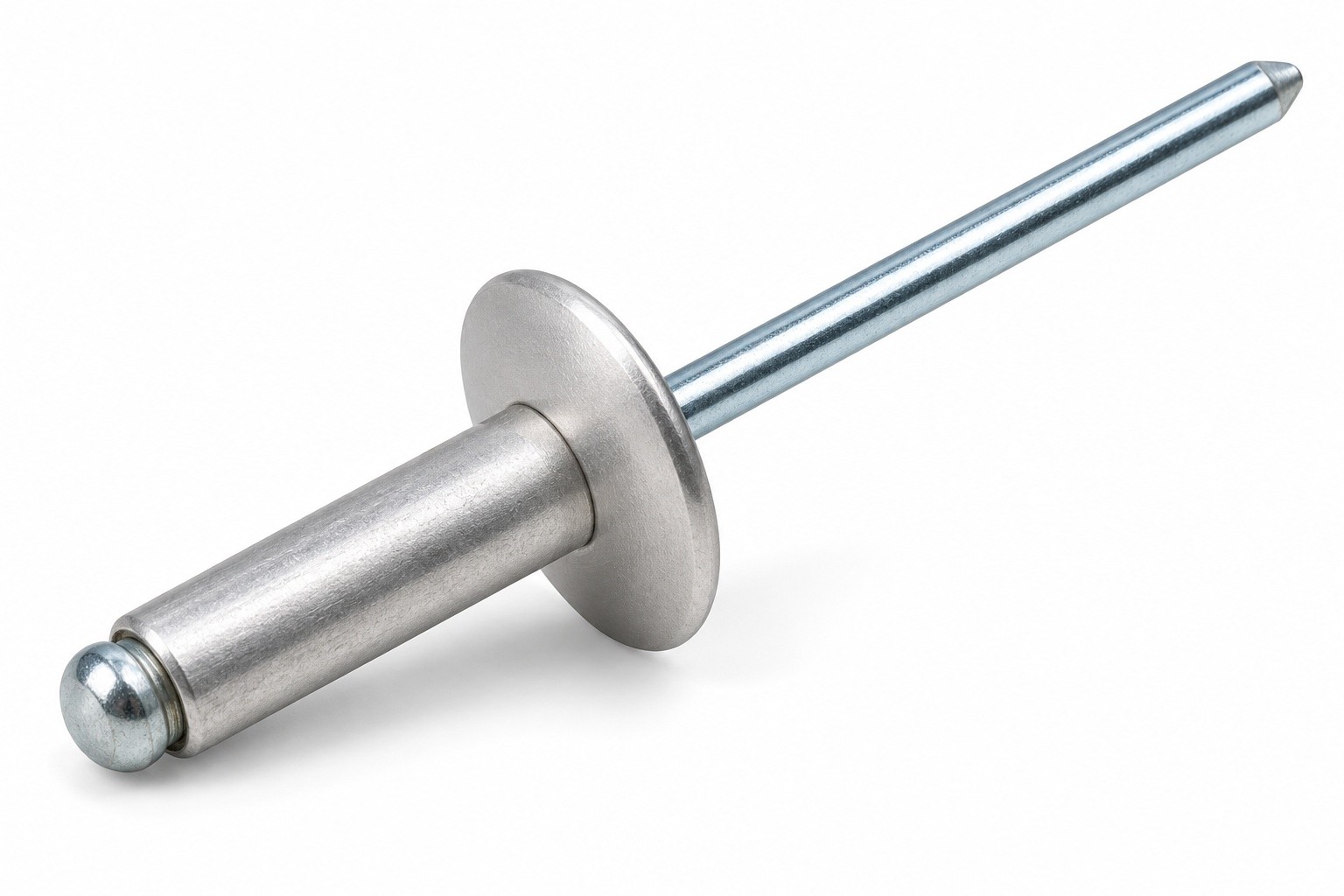

Nity otwarte z trzpieniem zrywalnym do łączenia elementów przy dostępie montażowym z jednej strony. Korpus wykonano ze stopu aluminium Al, a trzpień ze stali St z białym ocynkiem galwanicznym. Płaski powiększony łeb ma średnicę 12 mm. AN 381 jest oznaczeniem katalogowym tej rodziny.
Najważniejsze parametry
- Norma: AN 381
- Rodzaj nita: Otwarty z trzpieniem zrywalnym
- Rodzaj łba: Płaski powiększony
- Średnica korpusu d: 4 mm
- Długość korpusu l: 12 mm (nominalnie)
- Średnica łba dk: 12 mm
- Wysokość łba k: maks. 2,5 mm
- Średnica trzpienia dm: 2,1 mm
- Minimalna długość trzpienia p: 25 mm
- Zakres łączenia: 6,5–8,5 mm
- Średnica otworu: 4,1 mm
- Materiał korpusu: Stop aluminium Al
- Materiał trzpienia: Stal St
- Powłoka trzpienia: Ocynk galwaniczny biały

Dobór i montaż

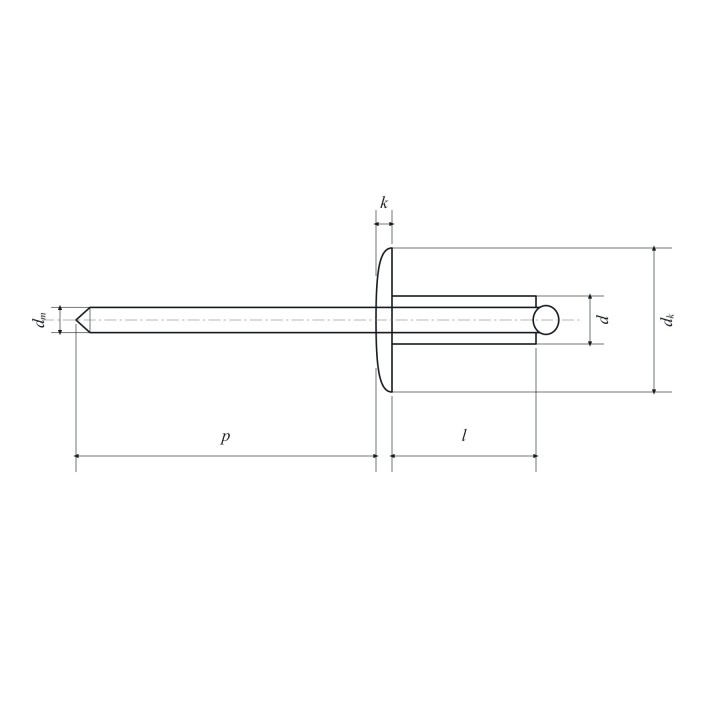

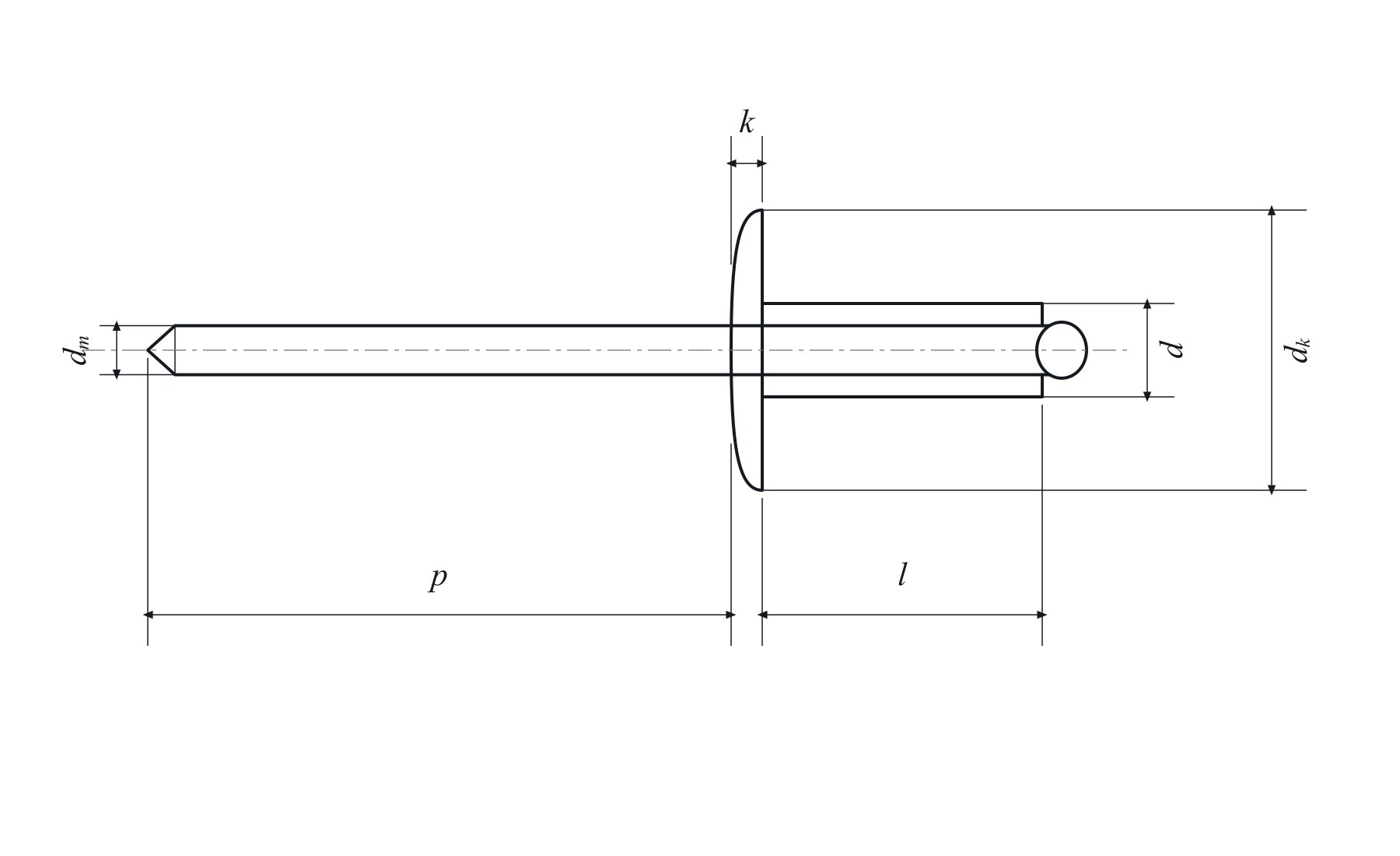

Rozmiar 4 × 12 × 12 mm oznacza kolejno średnicę korpusu d, nominalną długość korpusu l pod łbem i średnicę łba dk. Zalecany zakres łączenia wynosi 6,5–8,5 mm. Zalecana średnica otworu wynosi 4,1 mm. Minimalna długość trzpienia p wynosi 25 mm. Producent zaleca wykonanie prób w celu dobrania parametrów osadzania.

Zakres dostawy i masa
Jednostka sprzedaży: jedno opakowanie 20 nitów AN 381 Al/St 4 × 12 × 12 mm. Cena dotyczy całego opakowania.
Dotychczasowa masa przypisana do ilości sprzedaży 20 sztuk: 0,15 kg. Wartość zachowano bez nowego przeliczania masy mniejszego opakowania.

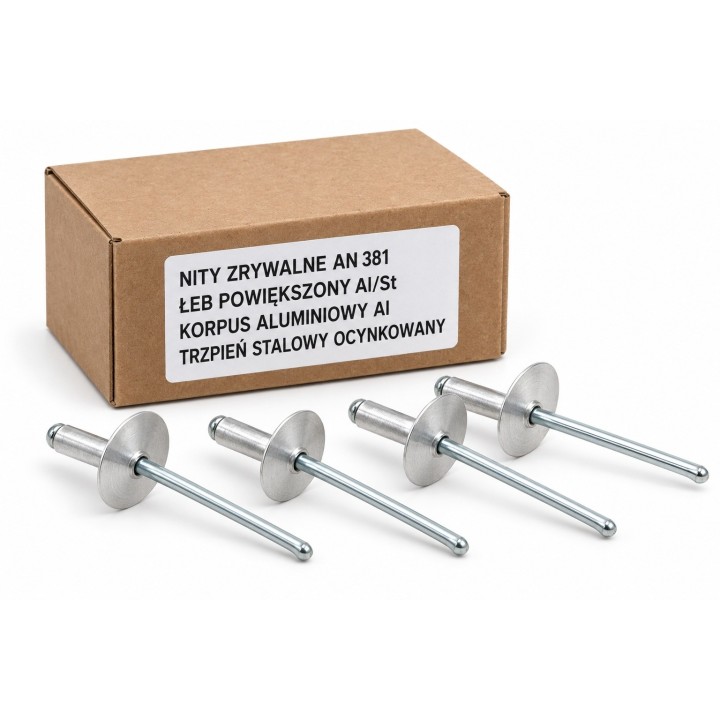

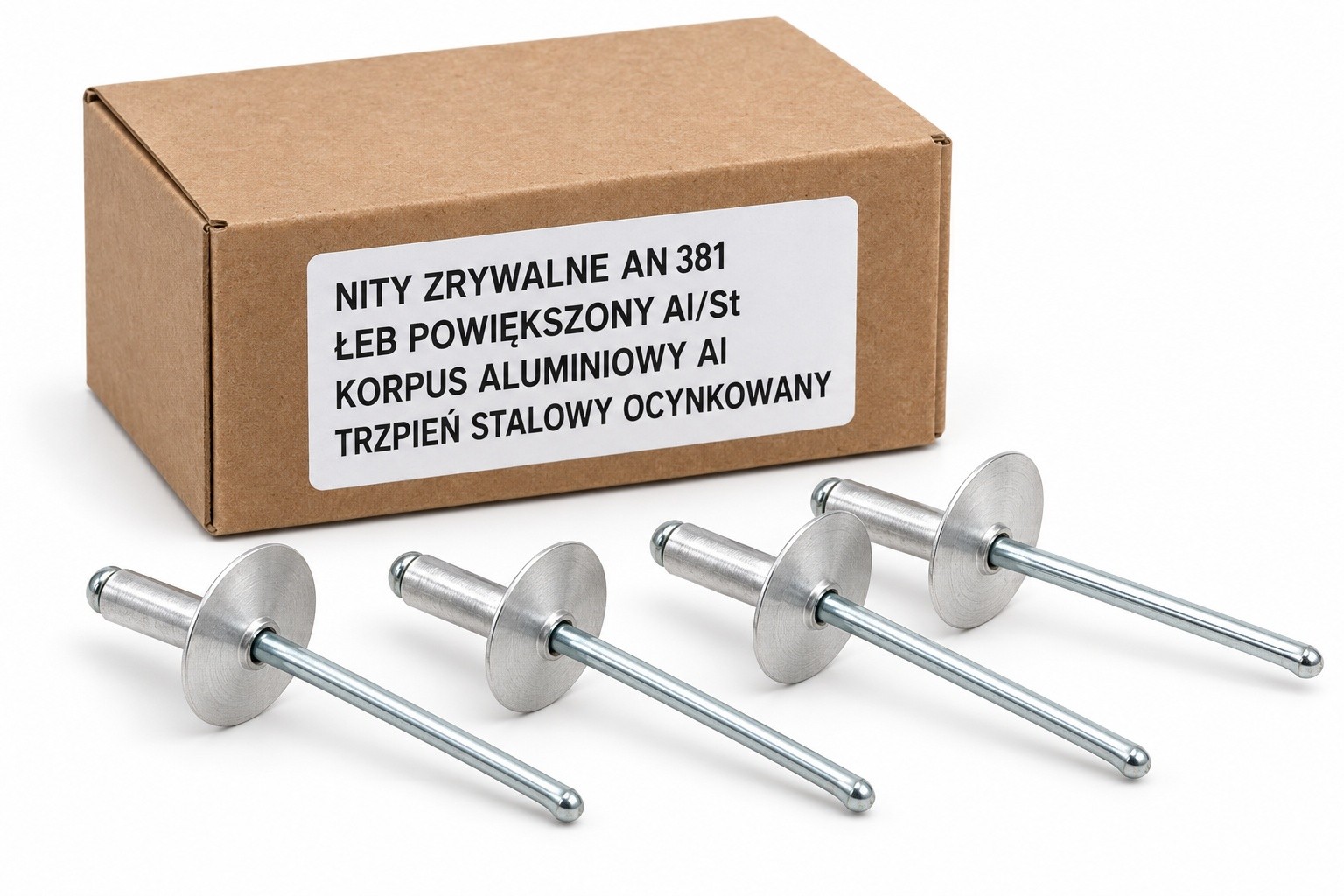

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat jest ilustracją katalogową i nie stanowi dokumentacji produkcyjnej.
Najczęstsze pytania
Ile nitów obejmuje cena?
Cena dotyczy jednego opakowania 20 sztuk.
Co oznacza rozmiar 4 × 12 × 12 mm?
Średnica korpusu wynosi 4 mm, nominalna długość pod łbem 12 mm, a średnica powiększonego łba 12 mm.
Do jakiej grubości łączonych elementów dobrać ten nit?
Zalecany zakres łączenia wynosi 6,5–8,5 mm. Zalecany otwór ma średnicę 4,1 mm. Parametry osadzania należy dobrać w próbach.
Z czego wykonano nit?
Korpus jest ze stopu aluminium Al, a stalowy trzpień St ma biały ocynk galwaniczny.
-
StanNowy
-
NormaAN 381
-
Jednostka sprzedażyopakowanie
-
Symbol źródłowyKAT24655_n
-
Ilość w opakowaniu20 szt.
-
Masa opakowania0,15 kg
-
Rodzaj nitaOtwarty z trzpieniem zrywalnym
-
Rodzaj łbaPłaski powiększony
-
Średnica korpusu d4 mm
-
Długość korpusu l12 mm (nominalnie)
-
Średnica łba dk12 mm
-
Wysokość łba kmaks. 2,5 mm
-
Średnica trzpienia dm2,1 mm
-
Minimalna długość trzpienia p25 mm
-
Zakres łączenia6,5–8,5 mm
-
Średnica otworu4,1 mm
-
Materiał korpusuStop aluminium Al
-
Materiał trzpieniaStal St
-
Powłoka trzpieniaOcynk galwaniczny biały
