4x10 Nity zrywalne otwarte ISO 15981 aluminium/aluminium 500 szt.
Nity zrywalne otwarte ISO 15981 4 × 10 mm, korpus i trzpień ze stopu aluminium AlA. Łeb wypukły. Zakres łączenia 5–6,5 mm. Otwór 4,1–4,2 mm. Sprzedaż: opakowanie 500 sztuk.

Nity zrywalne otwarte ISO 15981 — 4 × 10 mm, aluminium/aluminium, 500 sztuk

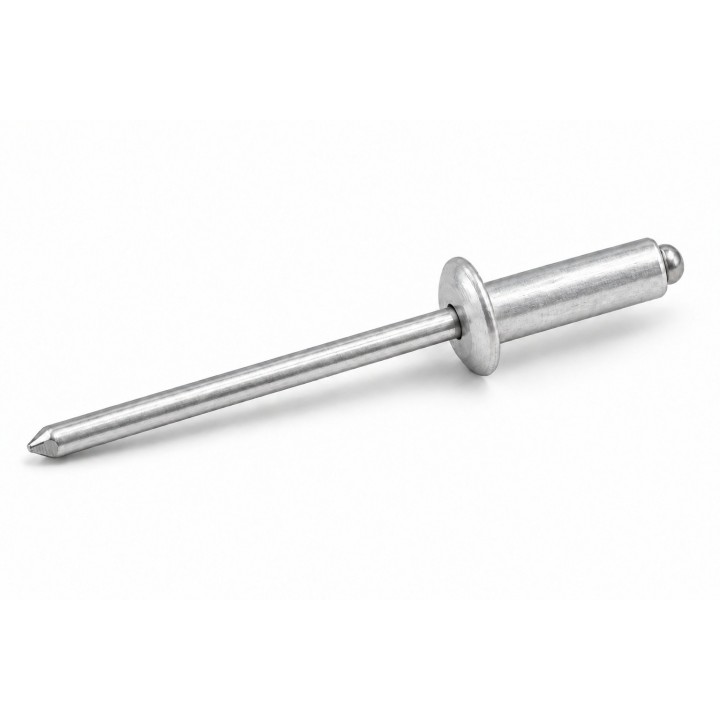

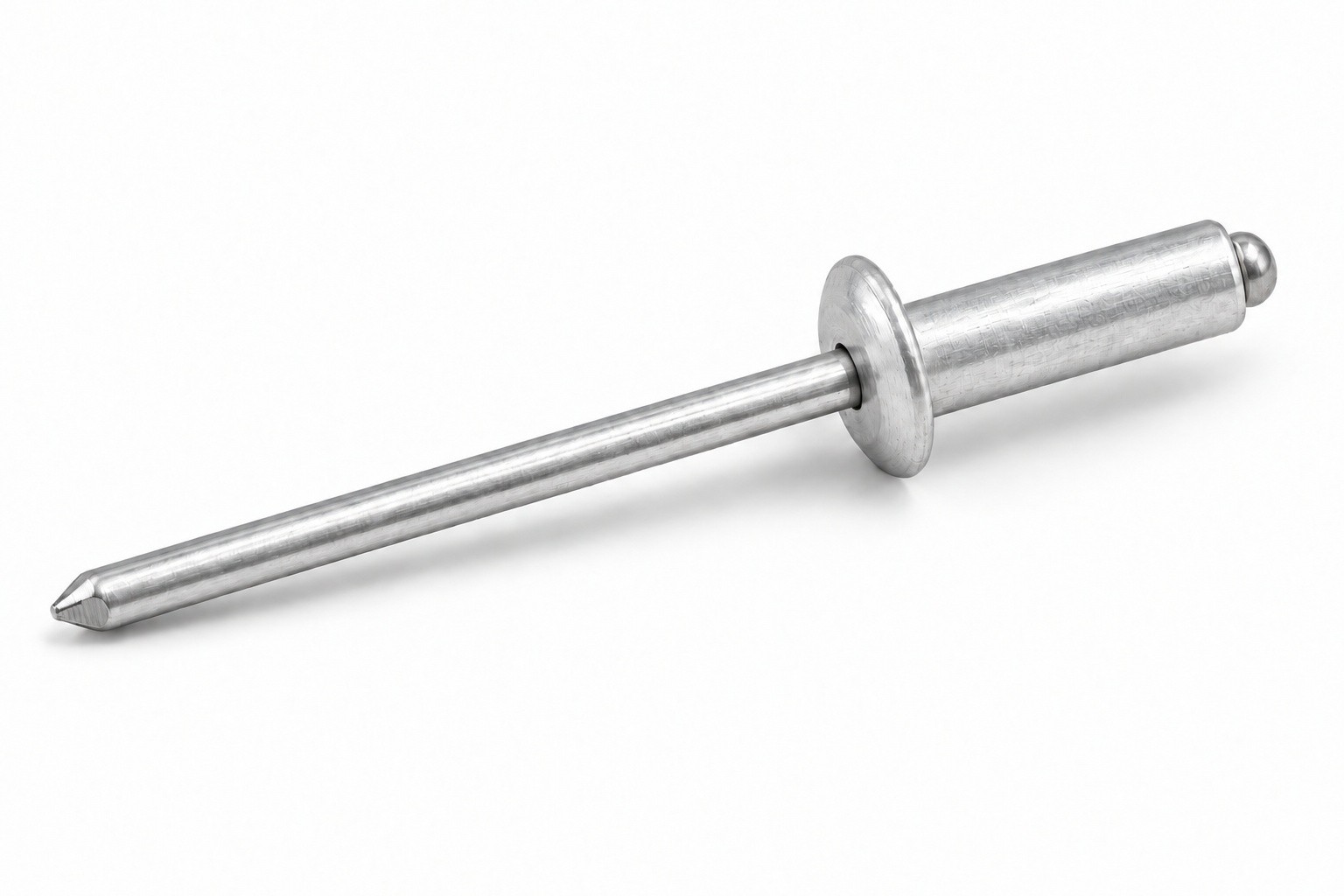

Nity jednostronne z trzpieniem zrywalnym służą do łączenia elementów z dostępem montażowym z jednej strony. Korpus nita i trzpień są wykonane ze stopu aluminium AlA. Nit ma otwarty korpus i łeb wystający o wypukłym obrysie. Powierzchnia korpusu jest bez powłoki, w stanie naturalnym.
Najważniejsze parametry
- Norma: ISO 15981
- Rodzaj nita: Otwarty z trzpieniem zrywalnym
- Rodzaj łba: Wypukły
- Średnica korpusu d: 4 mm
- Długość korpusu l: 10–11 mm (nominalnie 10 mm)
- Średnica łba dk: 6,9–8,4 mm
- Wysokość łba k: maks. 1,7 mm
- Średnica trzpienia dm: maks. 2,55 mm
- Minimalna długość trzpienia p: 25 mm
- Zakres łączenia: 5–6,5 mm
- Średnica otworu: 4,1–4,2 mm
- Materiał korpusu: Stop aluminium AlA
- Materiał trzpienia: Stop aluminium AlA
- Wykończenie: Bez powłoki (stan naturalny)
- Minimalne obciążenie ścinające: 850 N
- Minimalne obciążenie rozciągające: 1020 N
- Maksymalne obciążenie zrywające rdzeń: 2700 N

Dobór i montaż
Dla rozmiaru 4 × 10 mm zalecany zakres łączenia wynosi 5–6,5 mm. Średnica otworu przejściowego wynosi 4,1–4,2 mm. Dobierz narzędzie i końcówkę do nitów z trzpieniem aluminiowym.
Podane obciążenia są wartościami z karty technicznej dla tej średnicy i rodziny nitów: minimalne obciążenie ścinające 850 N, minimalne rozciągające 1020 N i maksymalne obciążenie zrywające rdzeń 2700 N. Nie są to wyniki badania konkretnej dostarczanej partii ani obliczeniowa nośność gotowego połączenia.

Zakres dostawy i masa
Jednostka sprzedaży: jedno opakowanie 500 nitów 4 × 10 mm ISO 15981 aluminium/aluminium. Cena dotyczy całego opakowania.
Orientacyjna masa katalogowa właściwego pełnego opakowania 500 sztuk: 0,44 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

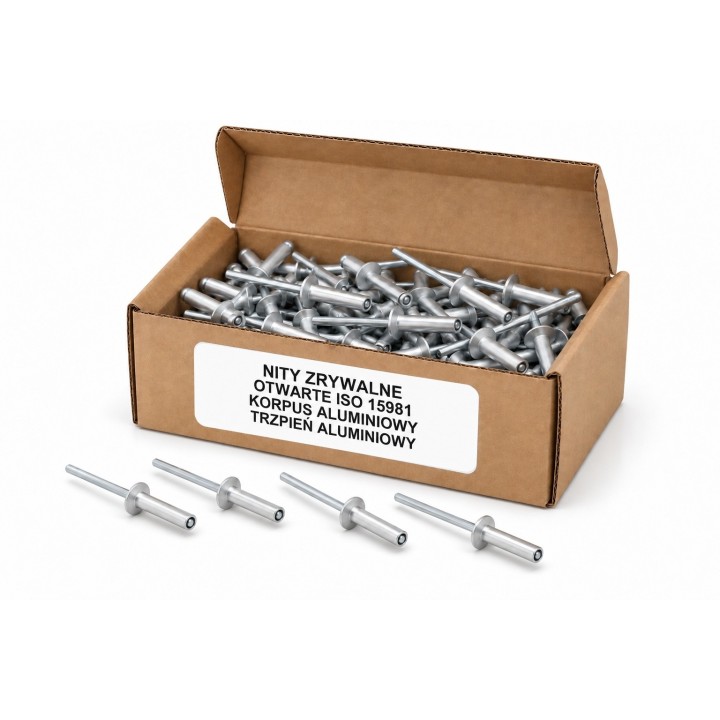

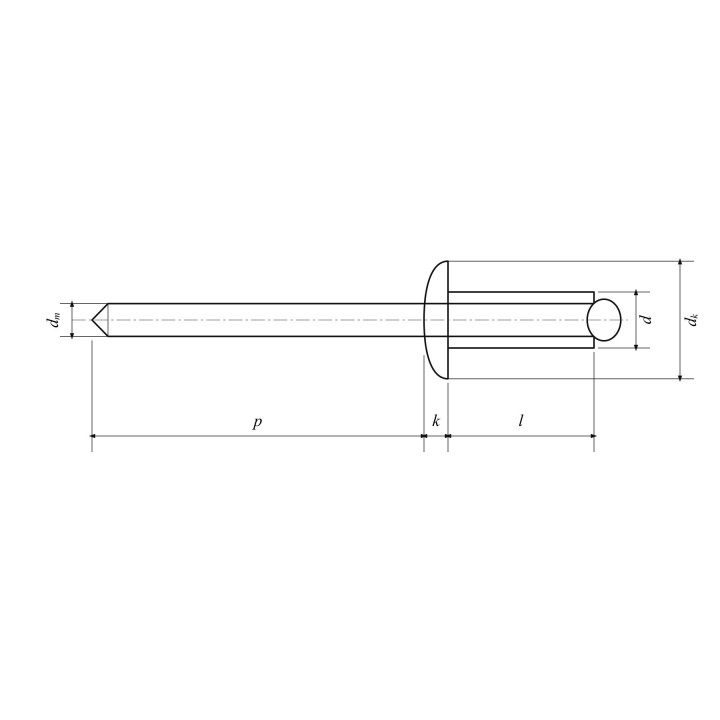

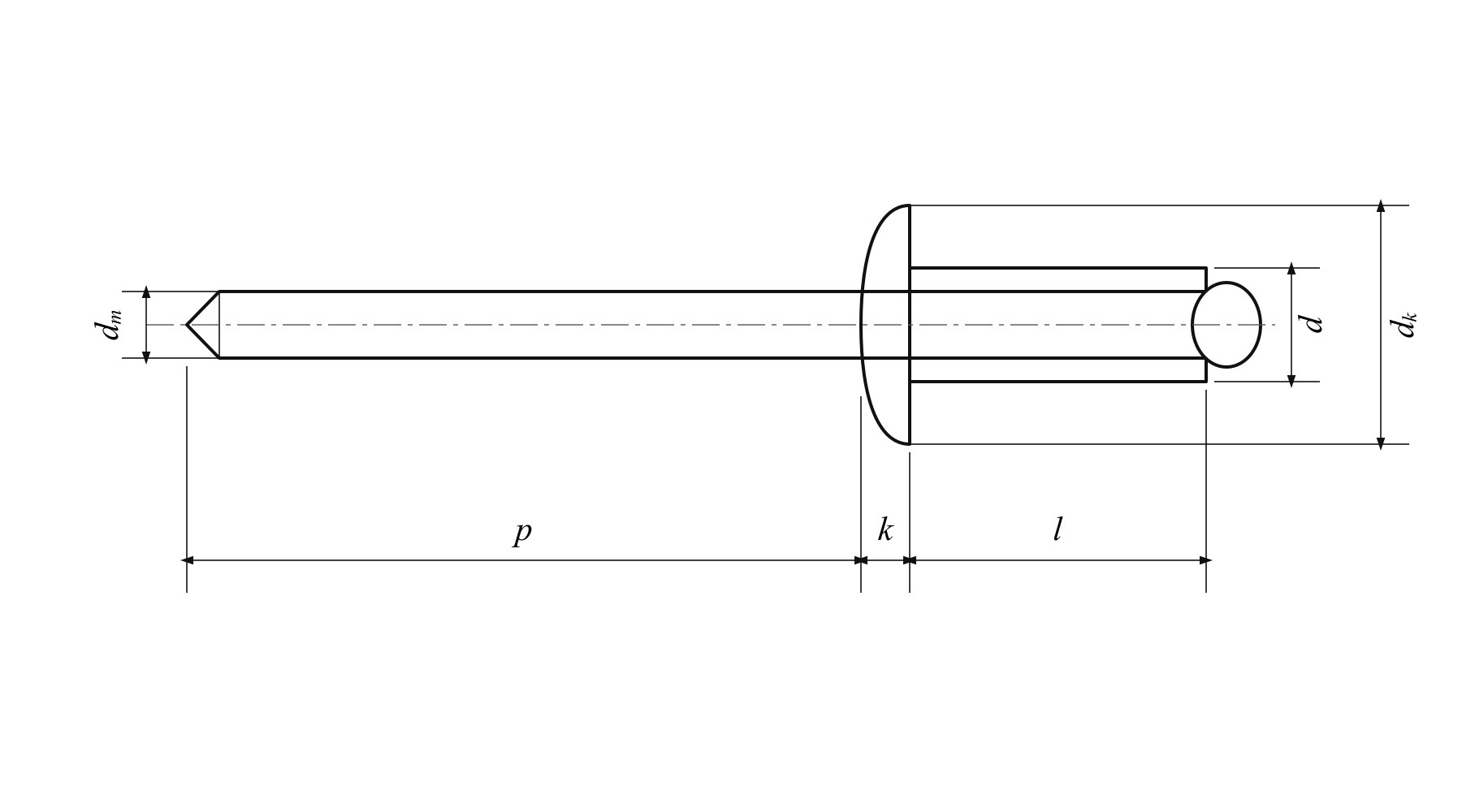

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat jest ilustracją katalogową i nie stanowi dokumentacji produkcyjnej.
-
StanNowy
-
NormaISO 15981
-
Jednostka sprzedażyopakowanie
-
Symbol źródłowyKAT25758_n
-
Ilość w opakowaniu500 szt.
-
Masa opakowania0,44 kg
-
Rodzaj nitaOtwarty z trzpieniem zrywalnym
-
Rodzaj łbaWypukły
-
Średnica korpusu d4 mm
-
Długość korpusu l10–11 mm (nominalnie 10 mm)
-
Średnica łba dk6,9–8,4 mm
-
Wysokość łba kmaks. 1,7 mm
-
Średnica trzpienia dmmaks. 2,55 mm
-
Minimalna długość trzpienia p25 mm
-
Zakres łączenia5–6,5 mm
-
Średnica otworu4,1–4,2 mm
-
Materiał korpusuStop aluminium AlA
-
Materiał trzpieniaStop aluminium AlA
-
WykończenieBez powłoki (stan naturalny)
-
Minimalne obciążenie ścinające850 N
-
Minimalne obciążenie rozciągające1020 N
-
Maksymalne obciążenie zrywające rdzeń2700 N
