4,8x14 Nity zrywalne otwarte AN 380 A4/A4 10 szt.
Nity zrywalne otwarte AN 380 4,8 × 14 mm. Korpus i trzpień ze stali kwasoodpornej A4, łeb płaski o wypukłym obrysie. Zakres łączenia 8–9,5 mm, otwór 4,9 mm. Sprzedaż: opakowanie 10 sztuk.

Nity zrywalne otwarte AN 380 — 4,8 × 14 mm, A4/A4, 10 sztuk
Nity jednostronne z trzpieniem zrywalnym służą do łączenia elementów z dostępem montażowym z jednej strony. Zarówno korpus nita, jak i trzpień są wykonane ze stali kwasoodpornej A4. Nit ma otwarty korpus i łeb wystający o wypukłym obrysie.
Najważniejsze parametry
- Norma: AN 380 (oznaczenie katalogowe)
- Rodzaj nita: Otwarty z trzpieniem zrywalnym
- Rodzaj łba: Płaski, o wypukłym obrysie
- Średnica korpusu d: 4,8 mm (nominalnie)
- Średnica rzeczywista korpusu d: 4,65–4,88 mm
- Długość korpusu l: 13,8–15 mm (nominalnie 14 mm)
- Średnica łba dk: 8,5–9,5 mm
- Wysokość łba k: 1–1,4 mm
- Średnica trzpienia dm: 2,85 mm
- Minimalna długość trzpienia p: 28 mm
- Zakres łączenia: 8–9,5 mm
- Średnica otworu: 4,9 mm (zalecana)
- Materiał korpusu: Stal kwasoodporna A4
- Materiał trzpienia: Stal kwasoodporna A4
- Minimalne obciążenie ścinające: 4500 N (dane producenta)
- Minimalne obciążenie rozciągające: 6000 N (dane producenta)

Dobór i montaż
Dla rozmiaru 4,8 × 14 mm zalecany zakres łączenia wynosi 8–9,5 mm, a średnica otworu przejściowego 4,9 mm. Długość korpusu wynosi 13,8–15 mm przy długości nominalnej 14 mm. Minimalna długość trzpienia p wynosi 28 mm. Dobierz narzędzie i końcówkę do nitów z trzpieniem nierdzewnym. Podane zakresy łączenia i obciążenia są danymi producenta; w celu doboru elementu i parametrów osadzania zaleca się wykonanie prób. Minimalne obciążenie ścinające wynosi 4500 N, a rozciągające 6000 N. Nie są to dopuszczalne obciążenia gotowego połączenia.

Zakres dostawy i masa
Jednostka sprzedaży: jedno opakowanie 10 nitów 4,8 × 14 mm AN 380 A4/A4. Cena dotyczy całego opakowania.
Dotychczasowa masa przypisana do ilości sprzedaży 10 sztuk: 0,15 kg. Wartość zachowano bez nowego przeliczania masy mniejszego opakowania.

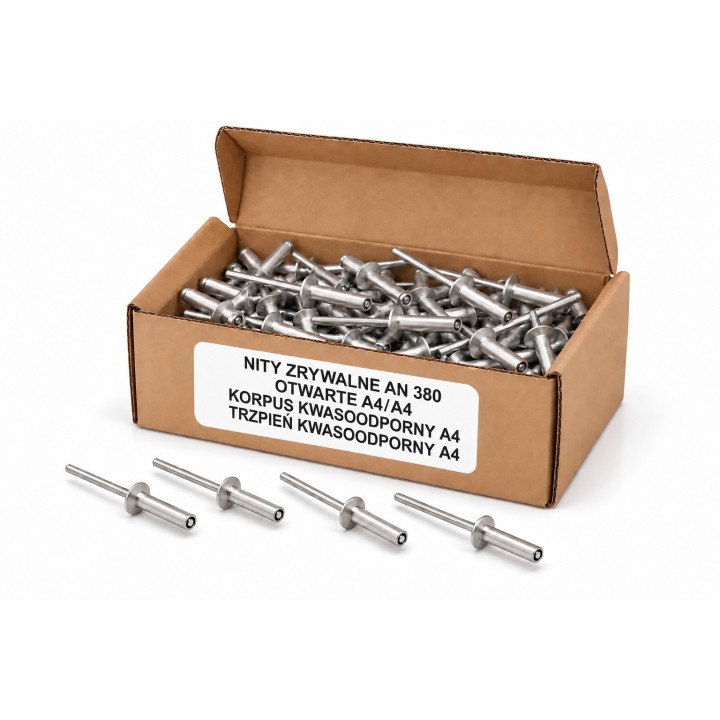

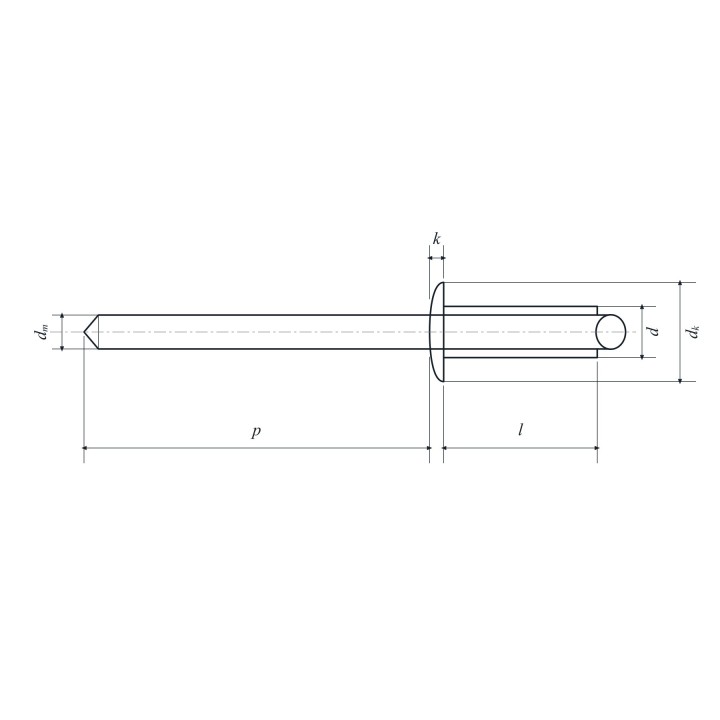

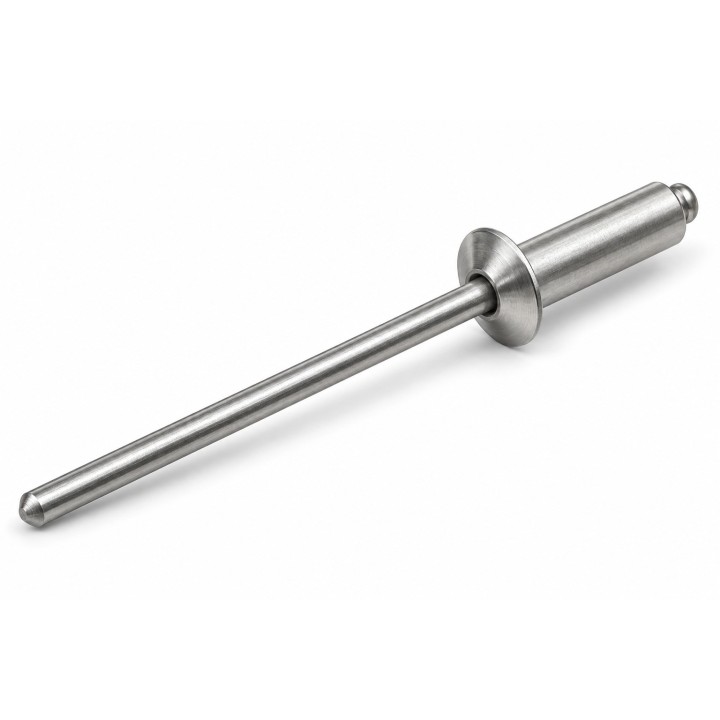

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat jest ilustracją katalogową i nie stanowi dokumentacji produkcyjnej.
-
StanNowy
-
NormaAN 380 (oznaczenie katalogowe)
-
Jednostka sprzedażyopakowanie
-
Symbol źródłowyKAT29823_n
-
Ilość w opakowaniu10 szt.
-
Masa opakowania0,15 kg
-
Rodzaj nitaOtwarty z trzpieniem zrywalnym
-
Rodzaj łbaPłaski, o wypukłym obrysie
-
Średnica korpusu d4,8 mm (nominalnie)
-
Długość korpusu l13,8–15 mm (nominalnie 14 mm)
-
Średnica łba dk8,5–9,5 mm
-
Wysokość łba k1–1,4 mm
-
Średnica trzpienia dm2,85 mm
-
Minimalna długość trzpienia p28 mm
-
Zakres łączenia8–9,5 mm
-
Średnica otworu4,9 mm (zalecana)
-
Materiał korpusuStal kwasoodporna A4
-
Materiał trzpieniaStal kwasoodporna A4
-
Minimalne obciążenie ścinające4500 N (dane producenta)
-
Minimalne obciążenie rozciągające6000 N (dane producenta)
-
Średnica rzeczywista korpusu d4,65–4,88 mm
