3,2x8 Nity zrywalne otwarte AN 380 A4/A4 500 szt.
Nity zrywalne otwarte AN 380 3,2 × 8 mm. Korpus i trzpień ze stali kwasoodpornej A4, łeb płaski o wypukłym obrysie. Zakres łączenia 3–5 mm, otwór 3,3 mm. Sprzedaż: opakowanie 500 sztuk.

Nity zrywalne otwarte AN 380 — 3,2 × 8 mm, A4/A4, 500 sztuk
Nity jednostronne z trzpieniem zrywalnym służą do łączenia elementów z dostępem montażowym z jednej strony. Zarówno korpus nita, jak i trzpień są wykonane ze stali kwasoodpornej A4. Nit ma otwarty korpus i łeb wystający o wypukłym obrysie.
Najważniejsze parametry
- Norma: AN 380 (oznaczenie katalogowe)
- Rodzaj nita: Otwarty z trzpieniem zrywalnym
- Rodzaj łba: Płaski, o wypukłym obrysie
- Średnica korpusu d: 3,2 mm (nominalnie)
- Średnica rzeczywista korpusu d: 3,05–3,28 mm
- Długość korpusu l: 7,8–9 mm (nominalnie 8 mm)
- Średnica łba dk: 5,8–6,5 mm
- Wysokość łba k: 0,6–1 mm
- Średnica trzpienia dm: 1,95 mm
- Minimalna długość trzpienia p: 26 mm
- Zakres łączenia: 3–5 mm
- Średnica otworu: 3,3 mm (zalecana)
- Materiał korpusu: Stal kwasoodporna A4
- Materiał trzpienia: Stal kwasoodporna A4
- Minimalne obciążenie ścinające: 1800 N (dane producenta)
- Minimalne obciążenie rozciągające: 2500 N (dane producenta)

Dobór i montaż
Dla rozmiaru 3,2 × 8 mm zalecany zakres łączenia wynosi 3–5 mm, a średnica otworu przejściowego 3,3 mm. Długość korpusu wynosi 7,8–9 mm przy długości nominalnej 8 mm. Minimalna długość trzpienia p wynosi 26 mm. Dobierz narzędzie i końcówkę do nitów z trzpieniem nierdzewnym. Podane zakresy łączenia i obciążenia są danymi producenta; w celu doboru elementu i parametrów osadzania zaleca się wykonanie prób. Minimalne obciążenie ścinające wynosi 1800 N, a rozciągające 2500 N. Nie są to dopuszczalne obciążenia gotowego połączenia.

Zakres dostawy i masa
Jednostka sprzedaży: jedno opakowanie 500 nitów 3,2 × 8 mm AN 380 A4/A4. Cena dotyczy całego opakowania.
Orientacyjna masa katalogowa właściwego pełnego opakowania 500 sztuk: 0,72 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

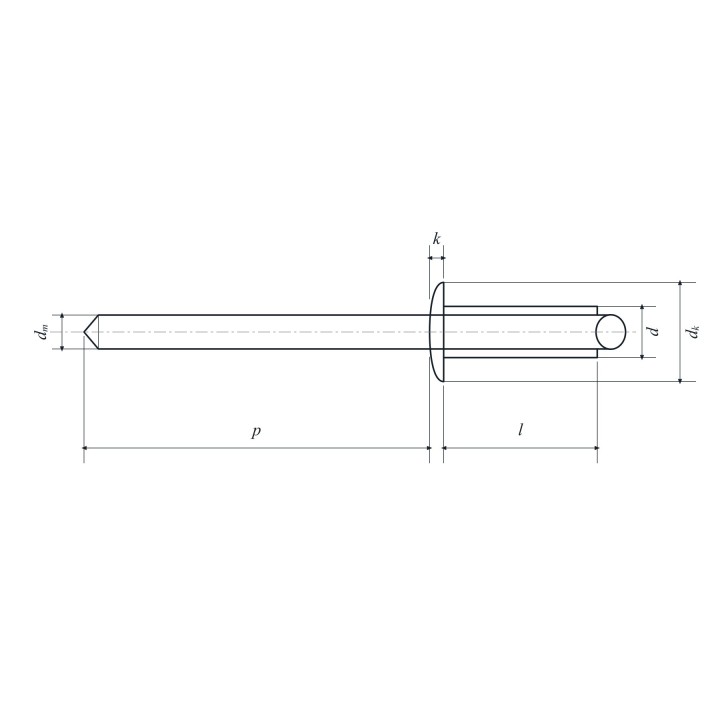

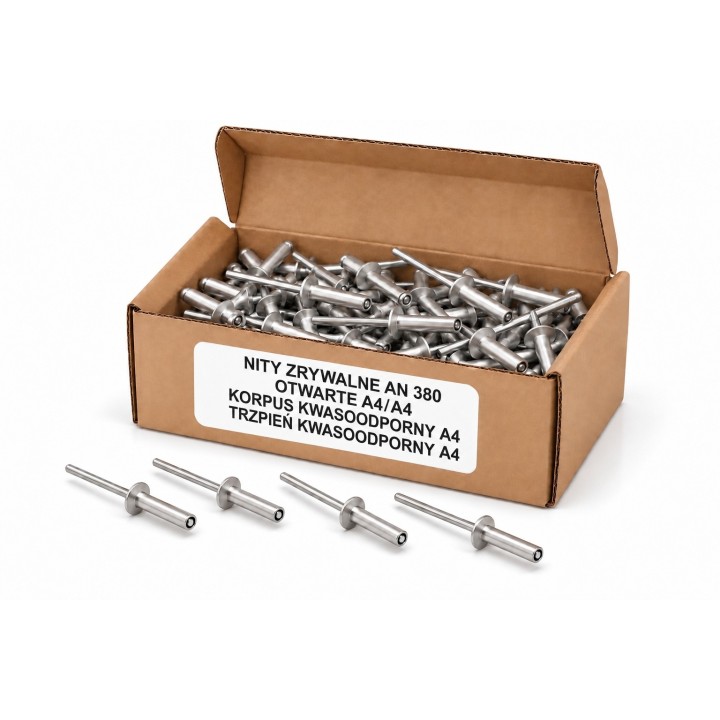

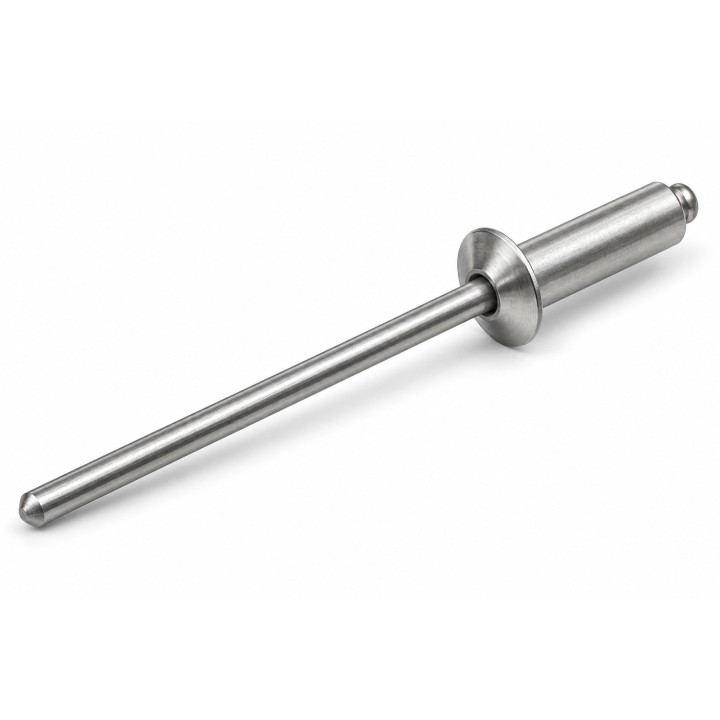

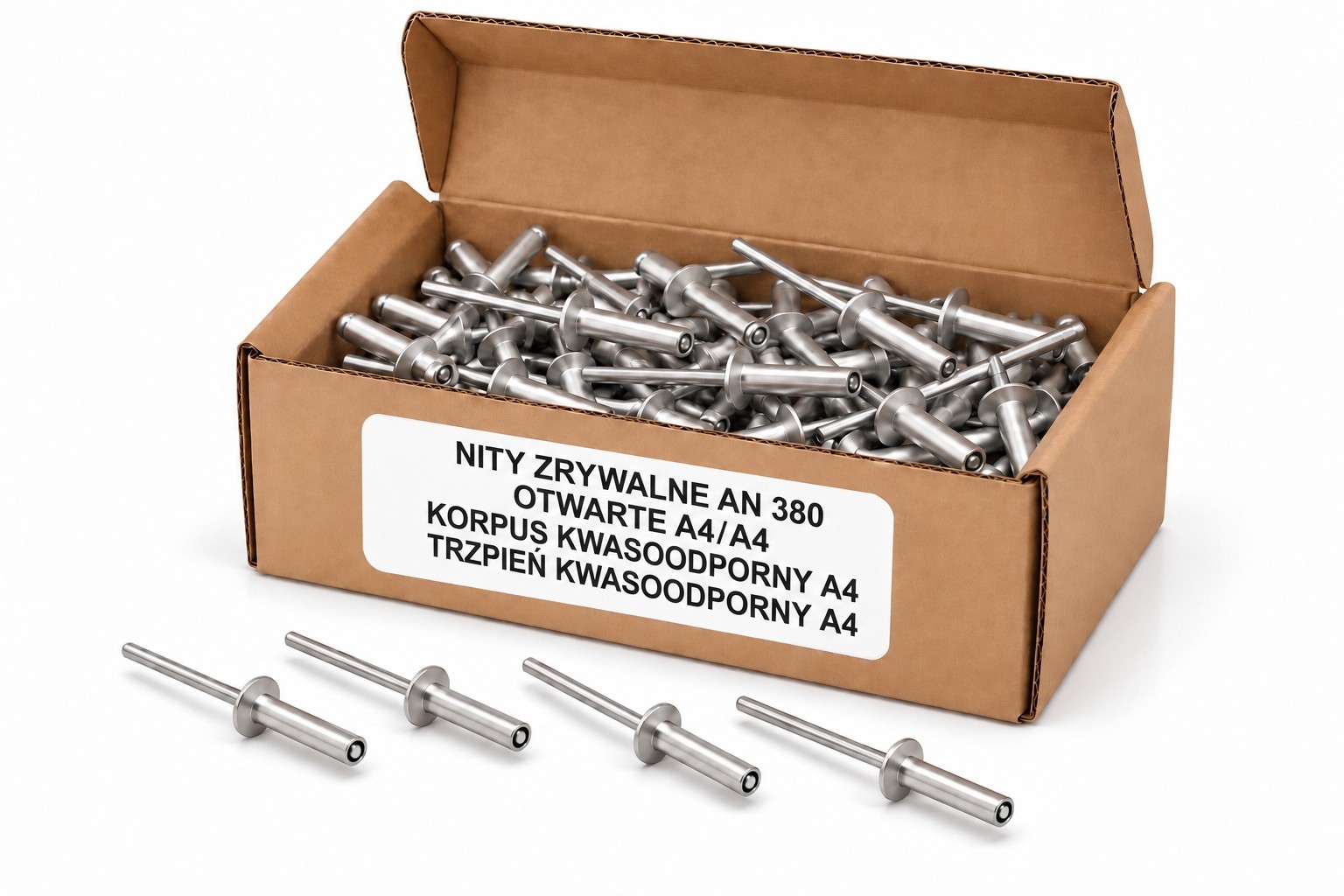

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat jest ilustracją katalogową i nie stanowi dokumentacji produkcyjnej.
-
StanNowy
-
NormaAN 380 (oznaczenie katalogowe)
-
Jednostka sprzedażyopakowanie
-
Symbol źródłowyKAT26242_n
-
Ilość w opakowaniu500 szt.
-
Masa opakowania0,72 kg
-
Rodzaj nitaOtwarty z trzpieniem zrywalnym
-
Rodzaj łbaPłaski, o wypukłym obrysie
-
Średnica korpusu d3,2 mm (nominalnie)
-
Długość korpusu l7,8–9 mm (nominalnie 8 mm)
-
Średnica łba dk5,8–6,5 mm
-
Wysokość łba k0,6–1 mm
-
Średnica trzpienia dm1,95 mm
-
Minimalna długość trzpienia p26 mm
-
Zakres łączenia3–5 mm
-
Średnica otworu3,3 mm (zalecana)
-
Materiał korpusuStal kwasoodporna A4
-
Materiał trzpieniaStal kwasoodporna A4
-
Minimalne obciążenie ścinające1800 N (dane producenta)
-
Minimalne obciążenie rozciągające2500 N (dane producenta)
-
Średnica rzeczywista korpusu d3,05–3,28 mm
