3,2x10x9,5 Nity zrywalne AN 381 Al/St łeb powiększony 500 szt.
Nity AN 381 Al/St z łbem płaskim powiększonym. Rozmiar d × l × dk: 3,2 × 10 × 9,5 mm. Korpus aluminiowy, trzpień stalowy z białym ocynkiem galwanicznym. Zakres łączenia: 5–7 mm; otwór 3,3 mm. Opakowanie 500 sztuk.

Nity AN 381 z łbem powiększonym — 3,2 × 10 × 9,5 mm, Al/St, 500 sztuk

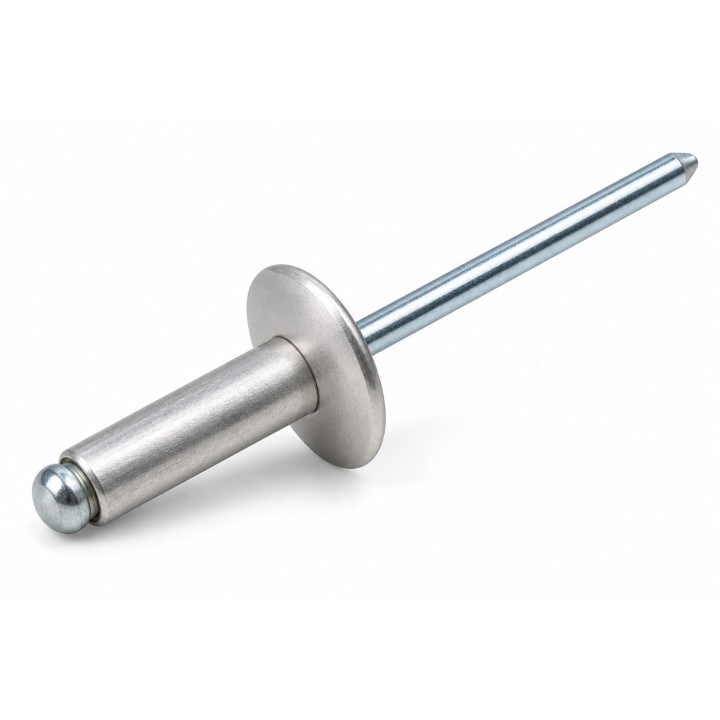

Nity otwarte z trzpieniem zrywalnym do łączenia elementów przy dostępie montażowym z jednej strony. Korpus wykonano ze stopu aluminium Al, a trzpień ze stali St z białym ocynkiem galwanicznym. Płaski powiększony łeb ma średnicę 9,5 mm. AN 381 jest oznaczeniem katalogowym tej rodziny.
Najważniejsze parametry
- Norma: AN 381
- Rodzaj nita: Otwarty z trzpieniem zrywalnym
- Rodzaj łba: Płaski powiększony
- Średnica korpusu d: 3,2 mm
- Długość korpusu l: 10 mm (nominalnie)
- Średnica łba dk: 9,5 mm
- Wysokość łba k: maks. 2 mm
- Średnica trzpienia dm: 1,7 mm
- Minimalna długość trzpienia p: 25 mm
- Zakres łączenia: 5–7 mm
- Średnica otworu: 3,3 mm
- Materiał korpusu: Stop aluminium Al
- Materiał trzpienia: Stal St
- Powłoka trzpienia: Ocynk galwaniczny biały

Dobór i montaż

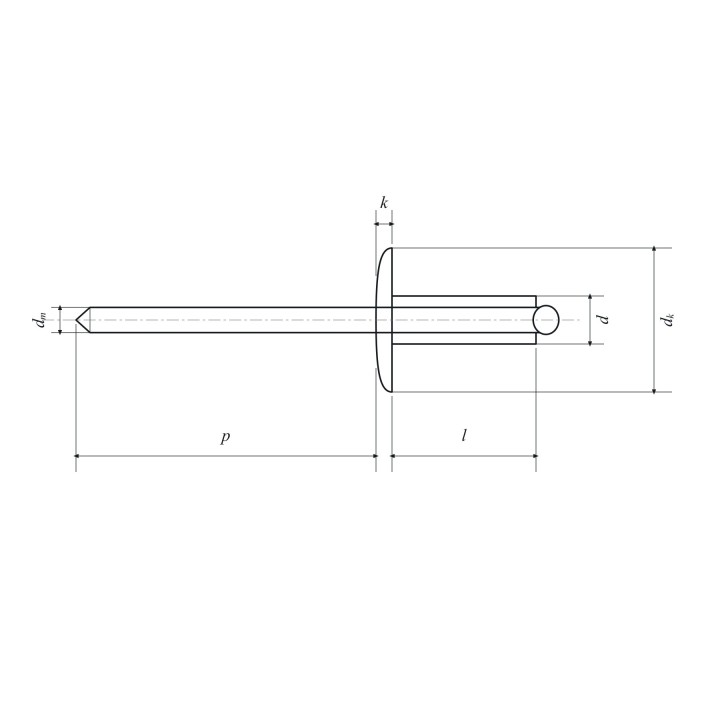

Rozmiar 3,2 × 10 × 9,5 mm oznacza kolejno średnicę korpusu d, nominalną długość korpusu l pod łbem i średnicę łba dk. Zalecany zakres łączenia wynosi 5–7 mm. Zalecana średnica otworu wynosi 3,3 mm. Minimalna długość trzpienia p wynosi 25 mm. Producent zaleca wykonanie prób w celu dobrania parametrów osadzania.

Zakres dostawy i masa
Jednostka sprzedaży: jedno opakowanie 500 nitów AN 381 Al/St 3,2 × 10 × 9,5 mm. Cena dotyczy całego opakowania.
Orientacyjna masa katalogowa właściwego pełnego opakowania 500 sztuk: 0,58 kg. Jest to masa katalogowa tej paczki, nie wynik ważenia w NERON.

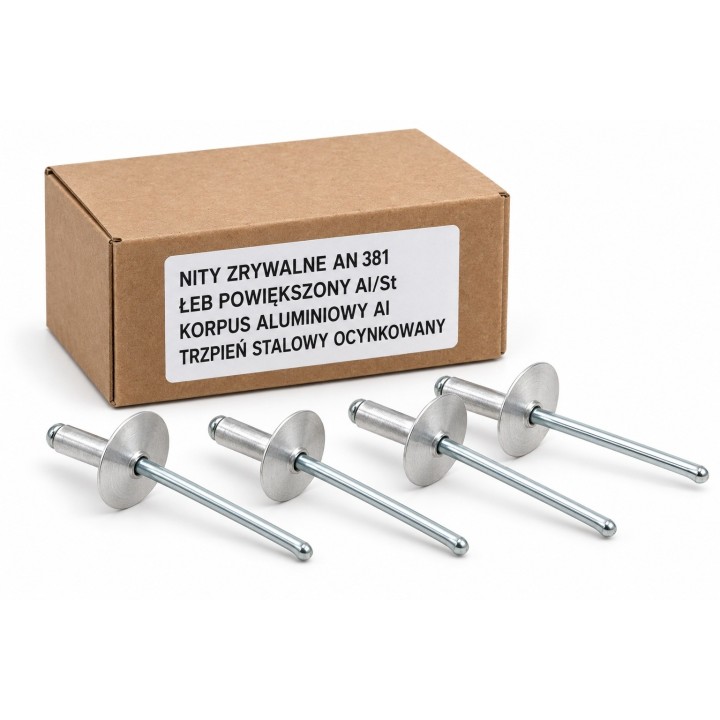

Grafiki przedstawiają rodzinę produktu i opakowanie poglądowe; nie dokumentują dokładnej liczby sztuk ani rzeczywistego kartonu dostawy. Wymiary i ilość określa tabela parametrów. Własny schemat jest ilustracją katalogową i nie stanowi dokumentacji produkcyjnej.
Najczęstsze pytania
Ile nitów obejmuje cena?
Cena dotyczy jednego opakowania 500 sztuk.
Co oznacza rozmiar 3,2 × 10 × 9,5 mm?
Średnica korpusu wynosi 3,2 mm, nominalna długość pod łbem 10 mm, a średnica powiększonego łba 9,5 mm.
Do jakiej grubości łączonych elementów dobrać ten nit?
Zalecany zakres łączenia wynosi 5–7 mm. Zalecany otwór ma średnicę 3,3 mm. Parametry osadzania należy dobrać w próbach.
Z czego wykonano nit?
Korpus jest ze stopu aluminium Al, a stalowy trzpień St ma biały ocynk galwaniczny.
-
StanNowy
-
NormaAN 381
-
Jednostka sprzedażyopakowanie
-
Symbol źródłowyKAT48340_n
-
Ilość w opakowaniu500 szt.
-
Masa opakowania0,58 kg
-
Rodzaj nitaOtwarty z trzpieniem zrywalnym
-
Rodzaj łbaPłaski powiększony
-
Średnica korpusu d3,2 mm
-
Długość korpusu l10 mm (nominalnie)
-
Średnica łba dk9,5 mm
-
Wysokość łba kmaks. 2 mm
-
Średnica trzpienia dm1,7 mm
-
Minimalna długość trzpienia p25 mm
-
Zakres łączenia5–7 mm
-
Średnica otworu3,3 mm
-
Materiał korpusuStop aluminium Al
-
Materiał trzpieniaStal St
-
Powłoka trzpieniaOcynk galwaniczny biały
