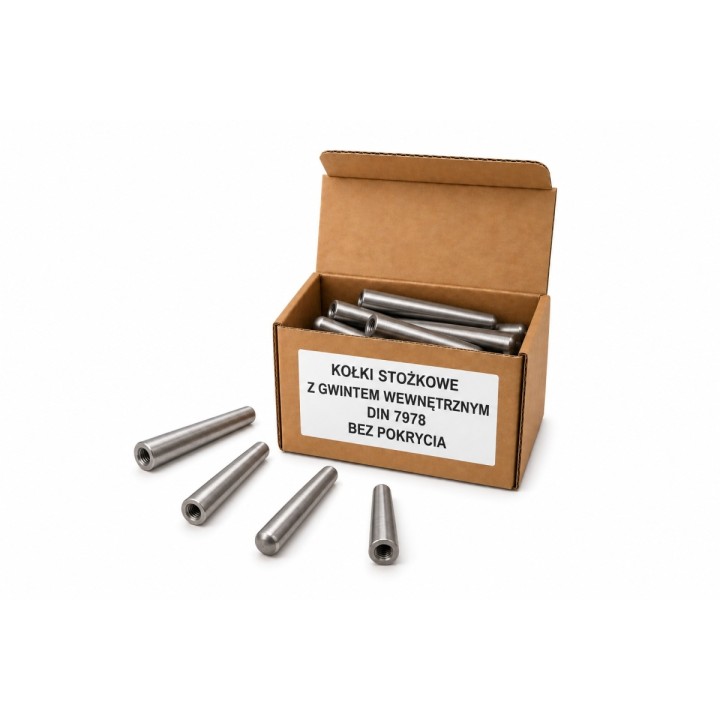

16x50 Kołek stożkowy z gwintem wewnętrznym DIN 7978 A, stal bez pokrycia - 1 szt.

16x50 Kołek stożkowy z gwintem wewnętrznym DIN 7978 A, stal bez pokrycia - 1 szt.

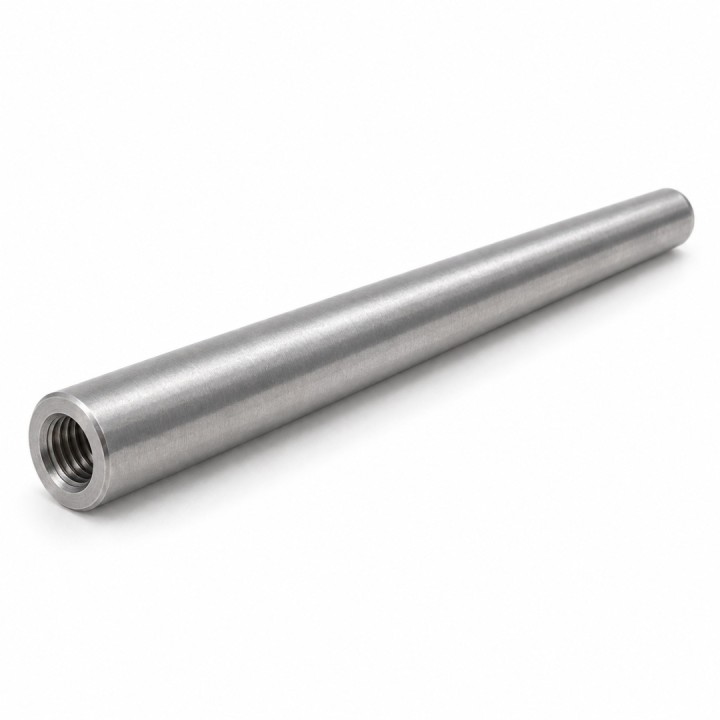

Szlifowany kołek stożkowy z gwintem wewnętrznym jest przeznaczony do dokładnego ustalania i łączenia części maszyn. Stożek 1:50 ułatwia centrowanie i stabilne osadzenie, a gwint wewnętrzny pozwala wyciągnąć kołek z otworu nieprzelotowego.
Najważniejsze parametry
- norma: DIN 7978 A (odpowiednik ISO 8736 A),
- rodzaj: kołek stożkowy z gwintem wewnętrznym, szlifowany,
- rozmiar: 16x50 mm,
- średnica nominalna d1: 16 mm, tolerancja h10,
- długość nominalna l: 50 mm,
- stożek: 1:50,
- gwint wewnętrzny d2: M10,
- długość gwintu t1: 16 mm,
- minimalna głębokość otworu t2: 25 mm,
- średnica otworu d3: 10,5 mm,
- wymiar a: około 2 mm,
- materiał: stal,
- powierzchnia: bez pokrycia,
- sprzedaż: 1 szt..

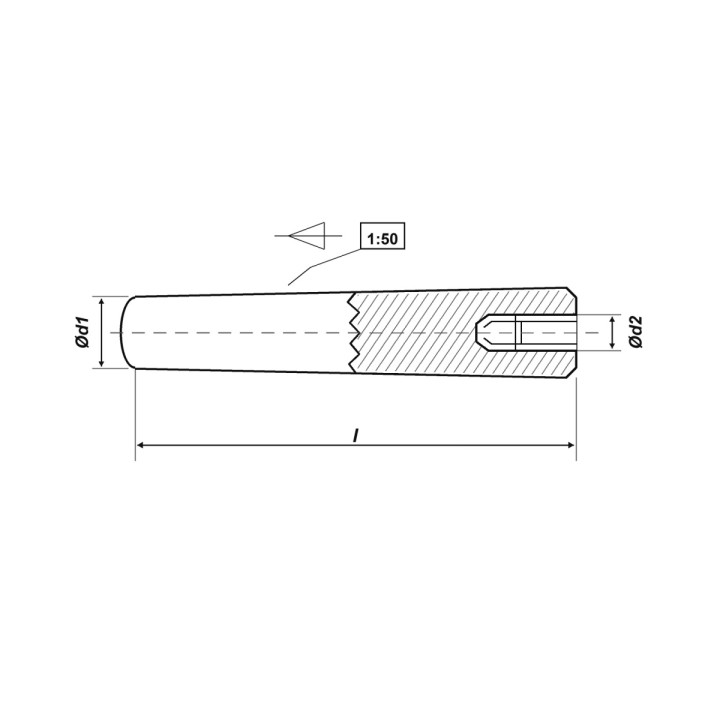

Wymiary i zastosowanie
Kołek ma długość 50 mm i nominalną średnicę 16 mm. Przy stożku 1:50 średnica zwiększa się do około 17 mm na długości nominalnej. Wewnętrzny gwint M10 umożliwia użycie odpowiedniej śruby lub przyrządu do demontażu. Otwór montażowy należy przygotować rozwiertakiem stożkowym, a wymagane pasowanie dobrać do konstrukcji połączenia.

Zakres dostawy i masa
Oferta obejmuje 1 szt. kołków stożkowych DIN 7978 A 16x50 mm. Śruba lub przyrząd do wyciągania kołka nie wchodzi w skład dostawy.
Masa obliczona dla ilości sprzedaży: 0,071 kg (71 g). Wartość wyliczono względem udokumentowanej masy wariantu 6x50 mm, z uwzględnieniem stożka 1:50, otworu pod gwint i liczby sprzedawanych sztuk; wynik zaokrąglono do pełnego grama wymaganego przez system sklepu.
-
StanNowy
-
NormaDIN 7978
-
Jednostka sprzedażyszt.
-
Długość [mm]50
-
Obróbka powierzchniBez pokrycia
-
Średnica [mm]16
