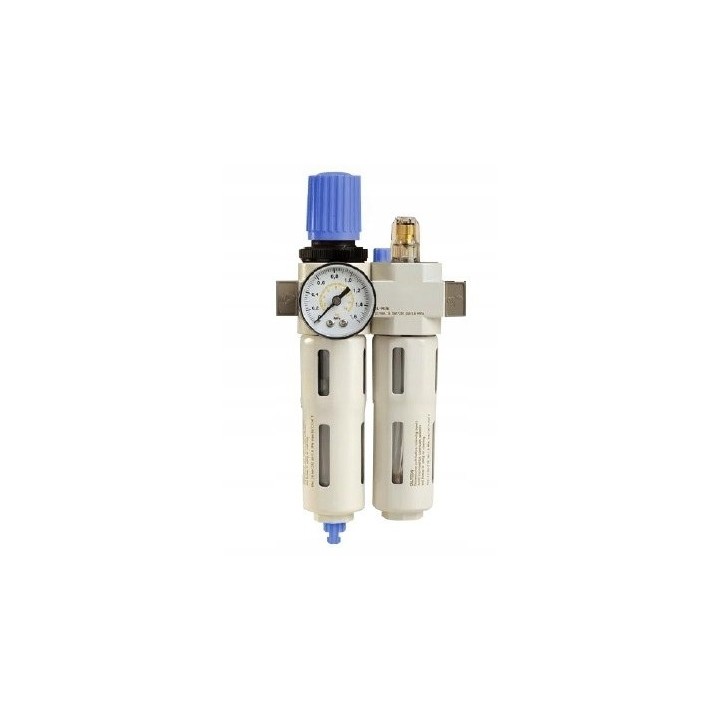

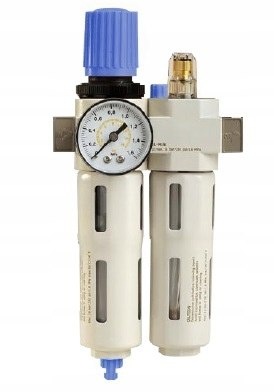

Blok przygotowania powietrza G1/4" 0.5-12 bar

Opis przedmiotu:

• Nazwa:Blok przygotowania powietrza G1/4" 0.5-12 bar BLUE LINE
• Symbol:ACL14BLUE
• Ilość sprzedawana: 1szt
• Rozmiar:1/4"

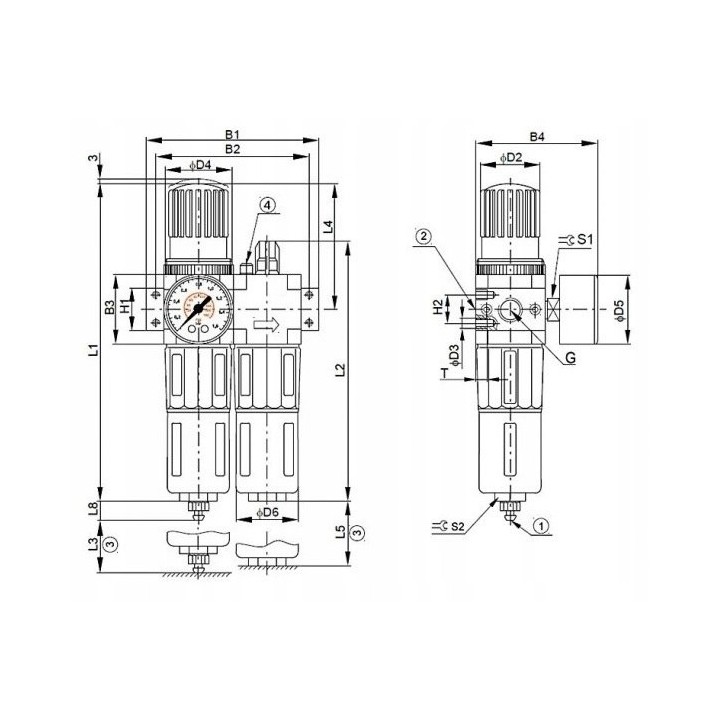

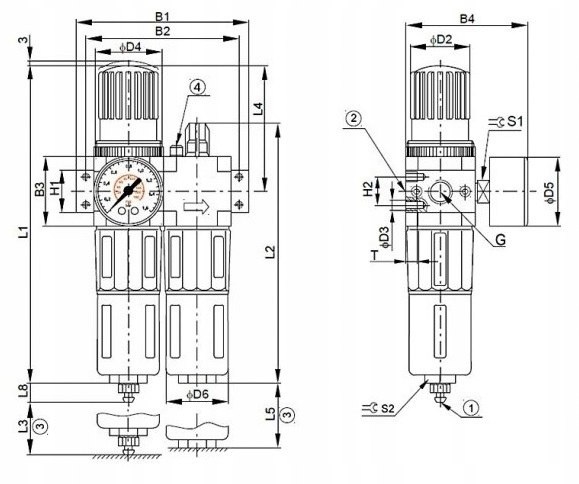

Dane techniczne:

• S2: 22
• S1: 14 mm
• t: 7 mm
• L8: 15 mm
• L5: 100 mm
• L4: 69 mm
• L3: 60 mm
• L2: 169 mm
• L1: 139 mm
• H2: 11 mm
• H1: 20 mm
• ø D6: 38
• ø D5: 41
• Ø D4: M36x1 mm
• Ø D3: M4 mm
• Ø D2: 31 mm
• B6: 64
• B5: 52
• B4: 76 mm
• B3: 40 mm
• B2: 92 mm
• B1: 104 mm
• Gwint (G): 1/4"

BLOKI PRZYGOTOWANIA SPRĘŻONEGO POWIETRZA BLUE LINE

Zastosowanie bloków przygotowania sprężonego powietrza BLUE LINE

Bloki przygotowania sprężonego powietrza BLUE LINE (2-elementowe) są elementami do przygotowania medium roboczego. Składają się z połączonego w jeden element filtro-reduktora BLUE LINE i smarownicy. Występują w układach zasilających i sterujących we wszystkich gałęziach przemysłu. Są stosowane w układach pneumatycznych dla uzyskania wymaganej czystości powietrza i ustawienia właściwego ciśnienia wyjściowego oraz wprowadzenia do instalacji oleju smarującego w postaci mgły olejowej. Filtro-reduktory sprężonego powietrza BLUE LINE filtrują medium robocze i utrzymują nastawioną wartość ciśnienia wyjściowego, bez względu na wahania ciśnienia wejściowego. Po wzroście ciśnienia wyjściowego ponad wartość nastawioną (np. spowodowaną czynnikami zewnętrznymi lub uszkodzeniem elementów wykonawczych) filtro-reduktor sprężonego powietrza BLUE LINE odpowietrza układ i dalej utrzymuje zadane ciśnienie wyjściowe. Regulacja ciśnienia w filtro-reduktorach sprężonego powietrza BLUE LINE odbywa się ręcznie. Zamontowana smarownica sprężonego powietrza BLUE LINE w sposób regulowany (regulacja kroplenia) wprowadza do przewodów pneumatycznych mgłę olejową stosowaną do smarowania ruchomych części elementów pneumatyki oraz ich uszczelnień.

Parametry techniczne:

Medium robocze: sprężone powietrze, neutralne gazy

Dokładność filtracji: standard - 5 um

Zalecane ciśnienia robocze: ciśnienie wejściowe: od 1 do 16 barów; ciśnienie regulowane: od 0.5 – 12 bar

Zalecane temperatury pracy: do +60°C.

Gwinty przyłączeniowe (wielkość): od G1/4” do G1”

Zastosowane materiały:

korpusy i osłony zbiorników – aluminium; wkład filtrujący – tworzywo sztuczne; zbiornik i kopułka smarownicy – poliwęglan; pokrętło i korek smarownicy – tworzywo sztuczne, uszczelnienia i membrana – NBR.
